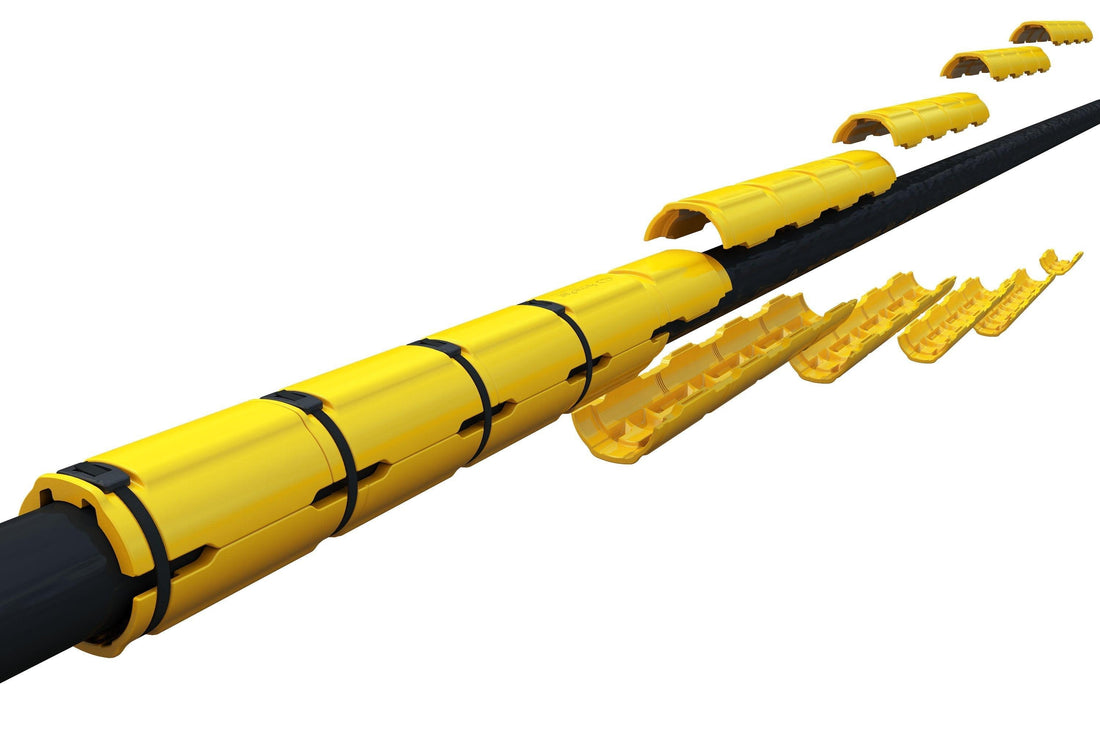

Gestion des câbles

Pinces de gestion des câbles : organisation et sécurisation des systèmes électriques

Dans toute infrastructure moderne, des centres de données complexes et installations industrielles aux bâtiments résidentiels et réseaux de services publics extérieurs, le fonctionnement fiable des systèmes électriques repose sur une gestion efficace des câbles. Les colliers de serrage pour la gestion des câbles sont des composants essentiels à cette tâche, car ils permettent un acheminement organisé, une fixation sûre et une protection cruciale des câbles électriques, des câbles de données et des conduits. Leur objectif principal n'est pas seulement l'esthétique, mais aussi la sécurité, l'efficacité du système et la facilité d'entretien.

Exigences clés pour les colliers de serrage destinés à la gestion des câbles

Les exigences spécifiques relatives aux colliers de gestion des câbles dépendent de l'environnement, du type de câbles et des normes réglementaires :

• Organisation et acheminement : éviter les enchevêtrements, réduire l'encombrement et créer des chemins clairs pour les câbles, ce qui simplifie le dépannage et les mises à niveau.
• Sécurité et assistance : maintient les câbles fermement en place pour éviter tout affaissement, délogement ou déconnexion accidentelle, en particulier dans les zones soumises à des vibrations ou à des mouvements.
• Protection des câbles : Protection des câbles contre l'abrasion, l'écrasement, le pliage ou les bords tranchants, qui peuvent endommager l'isolation, provoquer des courts-circuits ou dégrader le signal.
• Sécurité électrique : garantir une isolation et une séparation adéquates afin d'éviter les risques électriques tels que les courts-circuits, la surchauffe ou les interférences électromagnétiques (EMI).
• Durabilité et résistance environnementale : résiste à des facteurs tels que les rayons UV (pour les applications extérieures), l'humidité, la poussière, les produits chimiques et les températures extrêmes.
• Résistance au feu : De nombreuses applications nécessitent des matériaux auto-extinguibles ou à faible dégagement de fumée en cas d'incendie.
• Facilité d'installation et accessibilité : permet une fixation rapide et sûre, tout en facilitant les ajouts, les retraits ou l'entretien futurs des câbles.
• Polyvalence : capacité à s'adapter à différentes tailles de câbles, capacités de regroupement et options de montage (par exemple, vis, adhésifs, boutons-pression, clips).

Types courants de colliers de serrage pour la gestion des câbles

Une large gamme de colliers de serrage est disponible, chacun étant adapté à des types de câbles et des scénarios de montage spécifiques :

1. Attaches de câbles (attaches zip / attaches métalliques) :
• Description : Bien qu'elles soient souvent considérées comme des attaches générales, les attaches de câbles spécialisées sont essentielles à la gestion des câbles. Il s'agit de sangles flexibles dotées d'un mécanisme à cliquet, qui permettent de regrouper et de fixer rapidement les câbles.
• Applications : regroupement général de câbles, fixation de câbles à des structures existantes (à l'aide de têtes de montage), codage couleur et fixation temporaire.
• Matériaux :
• Nylon 6/6 : Le plus courant ; offre une bonne résistance, une bonne flexibilité et une bonne plage de températures.
• Nylon résistant aux intempéries : contient du noir de carbone pour une résistance aux UV dans les applications extérieures.
• Nylon thermostabilisé : pour les environnements à haute température (par exemple, compartiments moteurs, machines industrielles).
• Polypropylène/polyéthylène : pour la résistance chimique.
• Acier Inoxydable: pour les environnements extrêmes en termes de résistance, de chaleur et de corrosion, souvent recouvert d'un revêtement en plastique afin de protéger les câbles.
• Caractéristiques : Léger, économique, large gamme de tailles et de résistances, souvent disponible avec des trous de fixation, des conceptions amovibles ou des drapeaux d'identification.
2. Colliers P (colliers rembourrés) :
• Description : Bande métallique doublée d'un coussin élastomère, formant un « P » lorsqu'elle est fixée. Elle est conçue pour fixer un ou plusieurs câbles, fils ou conduits à une surface à l'aide d'une vis ou d'un boulon.
• Applications : fixation de faisceaux de câbles dans les véhicules, l'aérospatiale, les machines lourdes ; acheminement de conduits électriques le long des murs ou des panneaux ; applications où l'amortissement des vibrations et la protection contre l'abrasion sont essentiels.
• Matériaux :
• Bande métallique : acier galvanisé, Acier Inoxydable 304/316) ou aluminium.
• Coussin : EPDM, néoprène, silicone ou PVC, sélectionné en fonction de la plage de température, de l'amortissement des vibrations et de la résistance à l'huile/aux produits chimiques.
• Caractéristiques : excellente protection des câbles, isolation contre les vibrations et fixation solide et durable.
3. Clips et clips avec dos adhésif :
• Description : Différents modèles, allant des simples clips en U en plastique aux clips à encliqueter plus complexes, souvent dotés d'un support adhésif pour un montage facile et sans outil.
• Applications : acheminement de câbles légers sur des surfaces lisses (par exemple, derrière des bureaux, le long de plinthes, à l'intérieur d'armoires) ; installations temporaires ; fixation de fils individuels.
• Matériaux : nylon, PVC, PE ou autres plastiques techniques.
• Caractéristiques : Installation rapide, discret, convient aux applications à faible charge. La force adhésive varie ; certains peuvent ne pas convenir aux paquets lourds ou aux températures élevées.
4. Colliers et sangles pour conduits :
• Description : Colliers de serrage robustes en métal ou en plastique spécialement conçus pour fixer des conduits rigides ou flexibles (par exemple, EMT, PVC, conduits métalliques flexibles) aux murs, aux plafonds ou aux équipements.
• Applications : Installations électriques industrielles, câblage de bâtiments commerciaux, protection des câbles dans des environnements difficiles à l'intérieur de conduits.
• Matériaux : acier galvanisé, Acier Inoxydable, nylon ou PVC.
• Caractéristiques : Fournit un support rigide pour les conduits, protégeant ainsi le câblage qu'ils contiennent.
5. Serre-câbles (à usage intensif / boulons en U) :
• Description : Composées d'un boulon en forme de U, de deux écrous et d'une selle, ces pinces sont conçues pour les applications lourdes, souvent pour fixer des câbles épais, des cordes ou des câbles métalliques.
• Applications : Fixation de câbles d'alimentation électrique dans des environnements industriels, soutien de grands faisceaux de lignes de communication aériennes ou ancrage de câbles pour machines lourdes.
• Matériaux : Acier galvanisé ou Acier Inoxydable une résistance maximale et une résistance optimale à la corrosion.
• Caractéristiques : Fournit une force de serrage extrêmement puissante et sûre pour les charges lourdes.

Considérations relatives à la conception et aux matériaux pour la gestion des câbles

• Isolation électrique : pour les applications où les câbles ne sont pas isolés ou nécessitent une protection supplémentaire contre les surfaces métalliques, il est essentiel d'utiliser des colliers fabriqués à partir de matériaux isolants (par exemple, le nylon) ou dotés d'une doublure isolante.
• Ignifugation (UL 94 V-0) : De nombreux serre-joints, en particulier ceux utilisés dans le câblage des bâtiments ou les panneaux de commande industriels, doivent répondre à des normes d'ignifugation afin d'empêcher la propagation du feu.
• Résistance aux UV : pour une utilisation en extérieur, les colliers de serrage doivent être fabriqués à partir de matériaux stabilisés aux UV (par exemple, du noir de carbone ajouté au nylon) afin d'éviter toute dégradation due au rayonnement solaire.
• Plage de température : assurez-vous que le matériau de la pince peut supporter les températures minimales et maximales de fonctionnement de l'environnement et des câbles eux-mêmes.
• Résistance chimique : Tenez compte de l'exposition aux huiles, graisses, solvants ou agents nettoyants.
• Fixations non corrosives : si des colliers métalliques sont utilisés à l'extérieur ou dans des environnements humides, il est essentiel d'utiliser des fixations résistantes à la corrosion (par exemple, Acier Inoxydable ).
• Ergonomie et outillage : les pinces conçues pour une installation facile à l'aide d'outils standard ou de pistolets à attaches de câbles spécialisés réduisent le temps d'installation et la fatigue.
• Réutilisabilité : certaines pinces et attaches sont conçues pour être détachables et réutilisables, ce qui est avantageux pour le prototypage, les essais ou les systèmes nécessitant des reconfigurations fréquentes.

Normes et certifications industrielles pertinentes

Le respect des normes garantit la sécurité, la performance et la qualité :

• UL (Underwriters Laboratories) : organisme de certification de sécurité reconnu mondialement. Les homologations/reconnaissances UL pour les colliers de serrage, les pinces et les supports indiquent la conformité à des normes de sécurité spécifiques (par exemple, UL 181B pour les accessoires de conduits CVC, UL 746A/B pour les matériaux polymères).
• CSA (Association canadienne de normalisation) : organisme de certification canadien équivalent, avec des normes de sécurité similaires.
• Marquage CE : indique la conformité aux directives européennes applicables aux produits vendus dans l'EEE, couvrant des aspects tels que la sécurité, la santé et la protection de l'environnement.
• RoHS (Restriction of Hazardous Substances) : directives qui limitent l'utilisation de certaines substances dangereuses dans les produits électriques et électroniques. Les produits de gestion des câbles doivent être conformes à la directive RoHS.
• NEMA (National Electrical Manufacturers Association) : publie des normes pour divers produits électriques, qui peuvent faire référence implicitement ou explicitement à des exigences relatives aux composants de soutien tels que les pinces.
• Normes spécifiques à l'industrie : pour les applications spécialisées (par exemple, automobile, aérospatiale, télécommunications), les normes spécifiques à l'industrie ou à l'entreprise dictent souvent les exigences en matière de serrage.

En sélectionnant avec soin les colliers de serrage appropriés et en respectant les meilleures pratiques d'installation, les ingénieurs électriciens et les installateurs garantissent un flux d'énergie et de données efficace et sûr, contribuant ainsi à la fiabilité, aux performances et à la longévité des systèmes électriques modernes.
