Robotika tömlőbilincsek: precíziós csatlakozások automatizált rendszerekhez

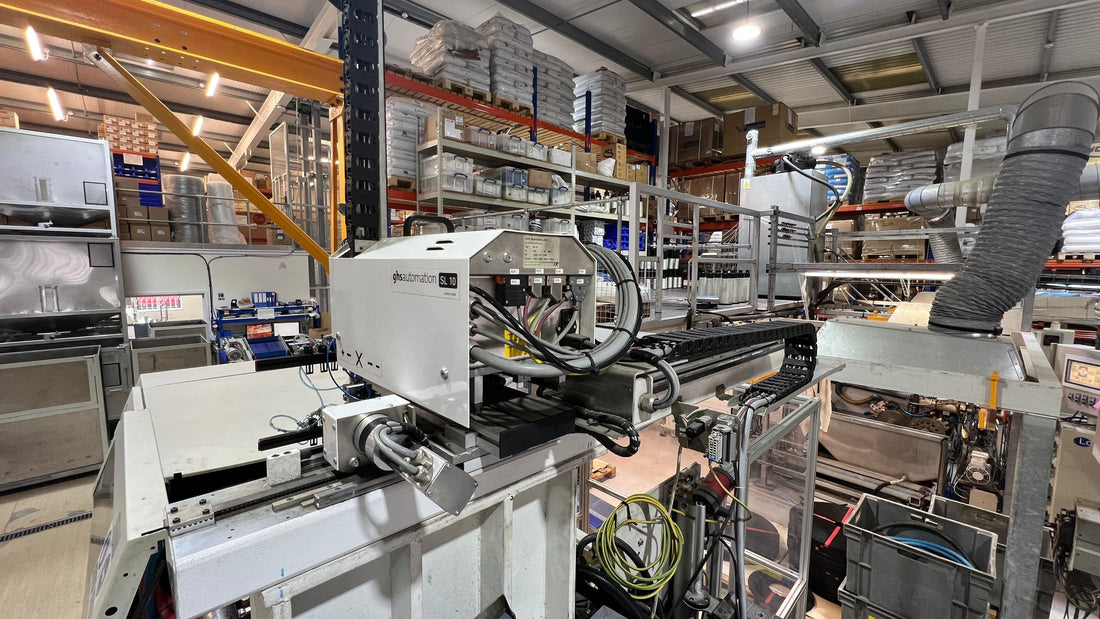

A robotika és az automatizálás bonyolult világában minden alkatrész hozzájárul a rendszer pontosságához, megbízhatóságához és hosszú élettartamához. A gyakran láthatatlan tömlőbilincsek kritikus szerepet játszanak a robotok létfontosságú életvonalainak – pneumatikus, hidraulikus, hűtő- és tápellátó vezetékeinek – biztosításában. A statikus ipari környezetben használt bilincsekkel ellentétben a robotikában használt bilincseknek állandó, komplex mozgásnak, nagyfrekvenciás rezgésnek kell ellenállniuk, és gyakran szűk térben kell működniük, ami egyedülálló kombinációját igényli a tartósságnak, a rugalmasságnak és a pontosságnak.

A robotika alkalmazásainak egyedi követelményei

A robotrendszerekben használt tömlőbilincsek számos kihívással szembesülnek:

• Folyamatos mozgás és hajlítás: A robotkarok és végberendezések gyorsan és ismétlődően mozognak, ami a tömlőket és azok rögzítőit folyamatos hajlításnak, csavarodásnak és dinamikus igénybevételnek teszi ki. A rögzítőknek ilyen körülmények között is meg kell akadályozniuk a kopást és meg kell őrizniük integritásukat.
• Rezgésállóság: A motorok, fogaskerekek és gyors mozgások jelentős rezgést generálnak, ami idővel a szorítóelemek meglazulásához vezethet, ami szivárgást vagy leválást okozhat.
• Kompakt méret és könnyű kialakítás: A robotkarok és a zárt automatizálási cellák belsejében a hely gyakran korlátozott. A szorítóknak kicsinek, alacsony profilúnak és a lehető legkönnyebbnek kell lenniük, hogy minimálisra csökkentsék a hozzáadott tömeget, amely hatással van a tehetetlenségre és az energiafogyasztásra.
• Sima profil és akadásmentesség: Az akadásmentesség érdekében, hogy mozgás közben ne akadjanak meg más alkatrészekben, kábelekben vagy a környező tárgyakban, a bilincseknek sima, alacsony profilú kialakításúaknak kell lenniük, éles szélek nélkül.
• Magas megbízhatóság és hosszú élettartam: Az automatizált gyártósorok leállása rendkívül költséges. A szorítóknak több millió cikluson át hibátlanul kell működniük.
• Folyadékkompatibilitás: A robot funkciójától függően a szorítók hidraulikaolajnak, sűrített levegőnek, hűtőfolyadéknak vagy akár folyamat-specifikus folyadékoknak is ki lehetnek téve.
• Extrém hőmérséklet és környezet: Egyes robotikai alkalmazások tisztatéri környezetet, magas hőmérsékletet (pl. hegesztőrobotok) vagy hideg körülményeket igényelnek, amelyekhez olyan anyagok szükségesek, amelyek széles hőmérsékleti tartományban megőrzik tulajdonságaikat.
• Esztétika és kábelkezelés: Egyes fejlett vagy együttműködő robotoknál a tömlők és kábelek megjelenése és rendezett elvezetése is fontos szempont.

Gyakori típusú robotikai tömlőbilincsek

A választott bilincs típusa a tömlő méretétől, a nyomástól, a mozgásprofiljától és a rendelkezésre álló helytől függ:

1. Teljesen rozsdamentes acélból készült csigahajtású szorítóbilincsek (miniatűr és alacsony profilú):
• Leírás: Ezek a hagyományos csigahajtású szorítóbilincsek kicsinyített változatai, amelyeket kifejezetten kisebb átmérőjű tömlőkhöz és szűkebb helyekre terveztek. A robotikában kritikus fontosságú a teljes egészében rozsdamentes acélból (jellemzően 304 vagy 316) készült szerkezet, amely megakadályozza a korróziót és biztosítja a tartósságot.
• Alkalmazások: Pneumatikus vezetékek, kis hidraulikus vezetékek, véghatású eszközök hűtővezetékei, valamint kábelek és tömlők általános kötegelése robotkarokban vagy vezérlőszekrényekben.
• Jellemzők: Méretükhöz képest jó tömítési erő, könnyen beszerezhető és viszonylag egyszerűen felszerelhető. A hengerelt élek elengedhetetlenek a tömlő ismételt hajlítás során bekövetkező sérüléseinek megelőzéséhez.
2. Tavaszi bilincsek (önkompenzáló):
• Leírás: Rugós acélból készült, ezek a bilincsek állandó radiális erőt gyakorolnak a tömlőre. Önhözálló tulajdonságuknak köszönhetően alkalmazkodnak a tömlő átmérőjének hőmérséklet-ingadozások vagy a tömlő anyagának öregedése miatt bekövetkező változásaihoz.
• Alkalmazások: Hűtővezetékek, alacsony nyomású pneumatikus vezetékek vagy bármely olyan rendszer, ahol a robot működési tartományán belül gyakoriak a hőciklusok.
• Anyagok: Kiváló minőségű rugós acél, gyakran korrózióálló bevonattal (pl. cinkbevonat, mechanikus horganyzás vagy speciális polimer bevonat) a hosszú élettartam biztosítása érdekében. Rozsdamentes acél rugós bilincseket is használnak.
• Jellemzők: Állandó feszesség, gyors felszerelés (gyakran fogóval) és kiváló ellenállás a rezgés okozta meglazulásnak.
3. Párnázott bilincsek (P-bilincsek / Adel® bilincsek):
• Leírás: Fém szalagból áll, amelynek belső oldalát elasztomer párna borítja. Ez a párna védi a tömlőt vagy kábelt a robot alkatrészei vagy más vezetékek által okozott kopástól és dörzsölődéstől, ugyanakkor csillapítja a rezgéseket is.
• Alkalmazások: hidraulikus vagy pneumatikus vezetékek rögzítése robotkarok mentén, kábelkötegek rögzítése robotvázakra, vagy vezetékek elszigetelése rezgésforrásoktól.
• Anyagok:
• Fém szalag: Könnyű alumíniumötvözetek vagy rozsdamentes acél (304/316) az erősség és a korrózióállóság érdekében.
• Párna: Neoprén, EPDM, szilikon vagy fluorosilikon, a hőmérsékleti tartomány, a folyadékkompatibilitás és a rugalmasság alapján kiválasztva.
• Jellemzők: Kiváló rezgéscsillapítás, megakadályozza a dörzsölődést, rendezett és biztonságos vezetést biztosít, ami elengedhetetlen a dinamikus vezetékek károsodásának megelőzéséhez.
4. Kábelkötegelők (nagy teherbírásúak és oldhatóak):
• Leírás: Noha nem hagyományos tömlőbilincsek, speciális, nagy teherbírású és oldható kábelkötegelők, amelyek tartós műanyagból (pl. nylon 6/6, időjárásálló nylon) vagy akár rozsdamentes acélból készülnek, felhasználhatók rugalmas tömlők összekötésére és rögzítésére, különösen kevésbé kritikus vagy alacsonyabb nyomású alkalmazásokban, ahol a tömlő mozgása elsődleges fontosságú.
• Alkalmazások: Tömlő- és kábelkötegek kezelése robotkarok mentén, rugalmas vezetékek elvezetése vagy ideiglenes rögzítés prototípusok készítése során.
• Anyagok: Nagy szilárdságú nejlon (gyakran UV- vagy hőstabilizátorokkal), vagy rozsdamentes acél a rendkívüli tartósság érdekében.
• Jellemzők: Nagyon könnyű, költséghatékony és könnyen telepíthető. A leszerelhető változatok lehetővé teszik a tervezés vagy karbantartás során történő egyszerű módosításokat.

Robotika tervezési és anyagválasztási szempontok

• Fáradásállóság: Az anyagoknak több millió hajlítási ciklust kell kibírniuk repedés vagy szorítóerő veszteség nélkül.
• Korrózióvédelem: A robotok gyakran hűtőfolyadékok, vágófolyadékok vagy más vegyi anyagok jelenlétében működnek, ezért korrózióálló anyagok használata szükséges.
• Sima profilok: A bilincseknek lekerekített élekkel és alacsony profilú kialakítással kell rendelkezniük, hogy minimálisra csökkentsék a gyors mozgások során más alkatrészek megakadásának vagy megsérülésének kockázatát.
• Integrált megoldások: Egyes robotrendszerek egyedi formájú műanyag vagy fém rögzítőelemeket használnak, amelyek közvetlenül a robot szerkezetébe vagy kábelkezelő rendszerébe vannak integrálva az optimális illeszkedés és esztétika érdekében.
• Rezgésálló rögzítő mechanizmusok: Kritikus csatlakozások esetén előnyösebbek az önzáró anyákkal ellátott T-csavaros bilincsek vagy speciális kivitelű, rezgés hatására nem lazuló rögzítések.
• Anyag tisztasága (tisztatéri robotika esetén): Tisztatéri környezetben (pl. félvezetőgyártás, gyógyszeripari automatizálás) a szorítóelemek anyagainak nem szabad szálakat hullajtaniuk, és azoknak meg kell felelniük a tisztatéri szabványoknak.

A megfelelő típus és anyag gondos kiválasztásával, valamint a pontos felszereléssel a robotikában használt tömlőbilincsek csendes munkások, amelyek közvetlenül hozzájárulnak az automatizált rendszerek agilitásához, megbízhatóságához és működési kiválóságához az iparágakban. Biztosítják, hogy a robot életvonalai – hidraulikus teljesítménye, pneumatikus vezérlése vagy hűtőfolyadéka – pontosan ott maradjanak, ahol lennie kell, még akkor is, ha a robot a legdinamikusabb és legbonyolultabb feladatokat végzi.
