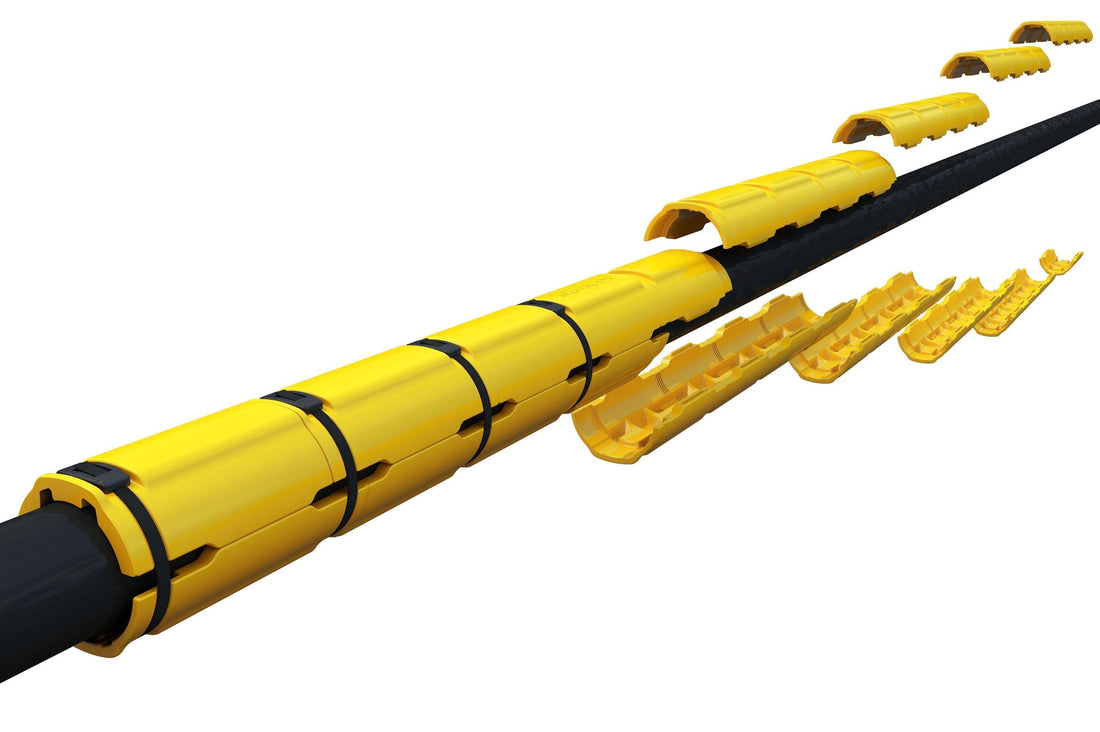

Kábelkezelés

Kábelrendező bilincsek: elektromos rendszerek rendezése és rögzítése

Bármely modern infrastruktúrában, a komplex adatközpontoktól és ipari létesítményektől a lakóépületekig és a kültéri közüzemi hálózatokig, az elektromos rendszerek megbízható működése a hatékony kábelkezelésen múlik. A kábelkezelő bilincsek elengedhetetlen elemei ennek a feladatnak, mivel szervezett vezetékezést, biztonságos rögzítést és alapvető védelmet nyújtanak az elektromos vezetékeknek, adatkábeleknek és vezetékcsatornáknak. Elsődleges céljuk nem csupán a rendezettség, hanem a biztonság, a rendszer hatékonysága és a karbantartás egyszerűsége is.

A kábelrendező bilincsek legfontosabb követelményei

A kábelrendező bilincsekre vonatkozó speciális követelményeket a környezet, a kábelek típusa és a szabályozási előírások határozzák meg:

• Szervezés és vezetékek elrendezése: A kábelek összegabalyodásának megelőzése, a rendetlenség csökkentése és a kábelek számára egyértelmű útvonalak kialakítása, ami egyszerűsíti a hibaelhárítást és a frissítéseket.
• Biztonság és támogatás: A kábelek szilárd rögzítése a megereszkedés, elmozdulás vagy véletlen leválás megakadályozása érdekében, különösen olyan területeken, ahol rezgésnek vagy mozgásnak vannak kitéve.
• Kábelvédelem: A kábelek védelme kopás, összenyomás, összekuszálódás vagy éles szélek ellen, amelyek szigeteléskárosodáshoz, rövidzárlathoz vagy jelromláshoz vezethetnek.
• Elektromos biztonság: A megfelelő szigetelés és elválasztás biztosítása az elektromos veszélyek, például rövidzárlat, túlmelegedés vagy elektromágneses interferencia (EMI) megelőzése érdekében.
• Tartósság és környezeti ellenállás: Ellenáll olyan tényezőknek, mint az UV-sugárzás (kültéri alkalmazások esetén), a nedvesség, a por, a vegyi anyagok és a szélsőséges hőmérsékletek.
• Tűzállóság: Számos alkalmazáshoz olyan anyagok szükségesek, amelyek önkioltóak vagy tűz esetén alacsony füstképződéssel rendelkeznek.
• Könnyű telepítés és hozzáférhetőség: Gyors és biztonságos rögzítést tesz lehetővé, valamint megkönnyíti a kábelek későbbi hozzáadását, eltávolítását vagy karbantartását.
• Sokoldalúság: Különböző kábelméretek, kötegkapacitások és rögzítési lehetőségek (pl. csavarok, ragasztók, patentok, kapcsok) alkalmazására alkalmas.

Gyakori típusú kábelrendező bilincsek

Számos különböző típusú bilincs áll rendelkezésre, amelyek mindegyike adott kábeltípusokhoz és szerelési helyzetekhez lett kialakítva:

1. Kábelkötegelők (zip-kötegelők / drótkötegelők):
• Leírás: Bár gyakran általános rögzítőelemként tekintenek rájuk, a speciális kábelkötegelők alapvető fontosságúak a kábelek kezelésében. Rugalmas pántok, racsnis mechanizmussal, amelyek gyors összekötést és rögzítést tesznek lehetővé.
• Alkalmazások: Általános kábelkötegelés, kábelek rögzítése meglévő szerkezetekhez (rögzítőfejekkel), színkódolás és ideiglenes rögzítés.
• Anyagok:
• Nylon 6/6: A leggyakoribb; jó szilárdságot, rugalmasságot és hőmérsékleti tartományt biztosít.
• Időjárásálló nejlon: Szénfeketét tartalmaz, amely UV-ellenállást biztosít kültéri alkalmazásokhoz.
• Hőstabilizált nejlon: Magas hőmérsékletű környezetben (pl. motorterek, ipari gépek).
• Polipropilén/polietilén: kémiai ellenállóság érdekében.
• Rozsdamentes acél: Rendkívüli szilárdság, hő és korrozív környezet esetén, gyakran műanyag bevonattal a kábelek védelme érdekében.
• Jellemzők: Könnyű, költséghatékony, széles méret- és szilárdságválaszték, gyakran rögzítőfuratokkal, leszerelhető kivitelben vagy azonosító jelöléssel kapható.
2. P-bilincsek (párnázott bilincsek):
• Leírás: Elasztomer párnával bélelt fém szalag, amely rögzítve „P” alakot képez. Egy vagy több kábel, vezeték vagy cső rögzítésére szolgál egy felülethez csavarral vagy anyával.
• Alkalmazások: Kábelkötegek rögzítése járművekben, repülőgépiparban, nehézgépekben; elektromos vezetékek falak vagy panelek mentén történő elvezetése; olyan alkalmazások, ahol a rezgéscsillapítás és a kopás elleni védelem kritikus fontosságú.
• Anyagok:
• Fém szalag: Horganyzott acél, rozsdamentes acél (304/316) vagy alumínium.
• Párna: EPDM, neoprén, szilikon vagy PVC, a hőmérsékleti tartomány, a rezgéscsillapítás és az olaj/vegyszerekkel szembeni ellenállás alapján kiválasztva.
• Jellemzők: Kiváló kábelvédelem, rezgésszigetelés, erős, tartós rögzítés.
3. Klipek és ragasztós hátú klipek:
• Leírás: Különböző kivitelek, az egyszerű műanyag U-kapcsoktól a bonyolultabb bepattintható kapcsokig, gyakran ragasztós hátlappal, hogy szerszám nélkül is könnyen felszerelhetők legyenek.
• Alkalmazások: Könnyű kábelvezetés sima felületeken (pl. íróasztalok mögött, szegélylécek mentén, szekrényekben); ideiglenes telepítések; egyes vezetékek rögzítése.
• Anyagok: nejlon, PVC, PE vagy más műszaki műanyagok.
• Jellemzők: Gyors felszerelés, diszkrét, alacsony terhelésű alkalmazásokhoz alkalmas. A ragasztóerősség változó; egyesek nem alkalmasak nehéz kötegekhez vagy magas hőmérséklethez.
4. Vezetékbilincsek és pántok:
• Leírás: Robusztus fém vagy műanyag bilincsek, amelyeket kifejezetten merev vagy rugalmas vezetékek (pl. EMT, PVC, rugalmas fémvezeték) falakhoz, mennyezetekhez vagy berendezésekhez történő rögzítésére terveztek.
• Alkalmazások: Ipari elektromos berendezések, kereskedelmi épületek vezetékezése, kábelek védelme zord környezetben vezetékcsatornákban.
• Anyagok: Horganyzott acél, rozsdamentes acél, nejlon vagy PVC.
• Jellemzők: Merev támasztást biztosít a vezetékcsatornának, védve a zárt vezetékeket.
5. Kábelbilincsek (nagy teherbírású / U-csavarok):
• Leírás: U alakú csavar, két anya és egy nyeregből álló bilincsek, amelyek nagy terhelésű alkalmazásokhoz készültek, gyakran vastag kábelek, kötelek vagy drótkötelek rögzítésére.
• Alkalmazások: Áramellátó kábelek rögzítése ipari környezetben, nagy mennyiségű felsővezetékes kommunikációs kábelek megtámasztása vagy nehéz gépek kábelének rögzítése.
• Anyagok: Horganyzott acél vagy rozsdamentes acél a maximális szilárdság és korrózióállóság érdekében.
• Jellemzők: Rendkívül erős és biztonságos szorítóerő nagy terhelésekhez.

Kábelkezelés tervezési és anyagbeli szempontjai

• Elektromos szigetelés: Olyan alkalmazásokhoz, ahol a kábelek nem szigeteltek vagy extra védelemre szorulnak a fémfelületektől, elengedhetetlenek a szigetelő anyagokból (pl. nejlon) készült vagy szigetelő béléssel ellátott bilincsek.
• Lángállóság (UL 94 V-0): Sok bilincs, különösen az építési vezetékekhez vagy ipari vezérlőpanelekhez használtak, meg kell feleljenek a lángállósági szabványoknak a tűz terjedésének megakadályozása érdekében.
• UV-ellenállóság: Kültéri használat esetén a bilincseknek UV-stabilizált anyagokból (pl. nylonhoz hozzáadott korom) kell készülniük, hogy megakadályozzák a napfény okozta károsodást.
• Hőmérséklet-tartomány: Győződjön meg arról, hogy a bilincs anyaga ellenáll a környezet és a kábelek minimális és maximális üzemi hőmérsékletének.
• Kémiai ellenállóság: Vegye figyelembe az olajok, zsírok, oldószerek vagy tisztítószerek hatását.
• Korrózióálló rögzítőelemek: Ha fémbilincseket használnak kültéren vagy nedves környezetben, akkor elengedhetetlen a korrózióálló rögzítőelemek (pl. rozsdamentes acél csavarok) használata.
• Ergonómia és szerszámok: A szabványos szerszámokkal vagy speciális kábelkötegelő pisztolyokkal könnyen felszerelhető bilincsek csökkentik a szerelési időt és a fáradtságot.
• Újrafelhasználhatóság: Egyes bilincsek és rögzítők úgy vannak kialakítva, hogy felszabadíthatók és újrafelhasználhatók legyenek, ami előnyös a prototípusok készítésénél, tesztelésnél vagy olyan rendszereknél, amelyek gyakori átkonfigurálást igényelnek.

Releváns ipari szabványok és tanúsítványok

A szabványoknak való megfelelés biztosítja a biztonságot, a teljesítményt és a minőséget:

• UL (Underwriters Laboratories): Globálisan elismert biztonsági tanúsító szervezet. A kábelkötegelők, bilincsek és tartók UL-listázása/elismerése azt jelzi, hogy azok megfelelnek bizonyos biztonsági szabványoknak (pl. UL 181B a HVAC-csatorna-kiegészítők esetében, UL 746A/B a polimer anyagok esetében).
• CSA (Canadian Standards Association): A kanadai megfelelőségi tanúsító szervezet, hasonló biztonsági előírásokkal.
• CE-jelölés: jelzi az EGT-n belül értékesített termékek megfelelőségét az Európai Unió vonatkozó irányelveivel, amelyek olyan szempontokat fednek le, mint a biztonság, az egészség és a környezetvédelem.
• RoHS (veszélyes anyagok korlátozása): Az elektromos és elektronikus termékekben bizonyos veszélyes anyagok használatát korlátozó irányelvek. A kábelrendező termékeknek RoHS-kompatibilisnek kell lenniük.
• NEMA (National Electrical Manufacturers Association, Nemzeti Elektromos Gyártók Szövetsége): Különböző elektromos termékekre vonatkozó szabványokat tesz közzé, amelyek implicit vagy explicit módon hivatkozhatnak a rögzítőelemekhez hasonló alkatrészekre vonatkozó követelményekre.
• Iparág-specifikus szabványok: Speciális alkalmazások esetén (pl. autóipar, repülőgépipar, távközlés) gyakran az adott iparág vagy vállalat szabványai határozzák meg a szorítóbilincsekre vonatkozó követelményeket.

A megfelelő kábelrendező bilincsek gondos kiválasztásával és a telepítésre vonatkozó bevált gyakorlatok betartásával az elektromérnökök és a szerelők biztosítják, hogy az áram és az adatok hatékonyan és biztonságosan áramoljanak, hozzájárulva ezzel a modern elektromos rendszerek megbízhatóságához, teljesítményéhez és hosszú élettartamához.
