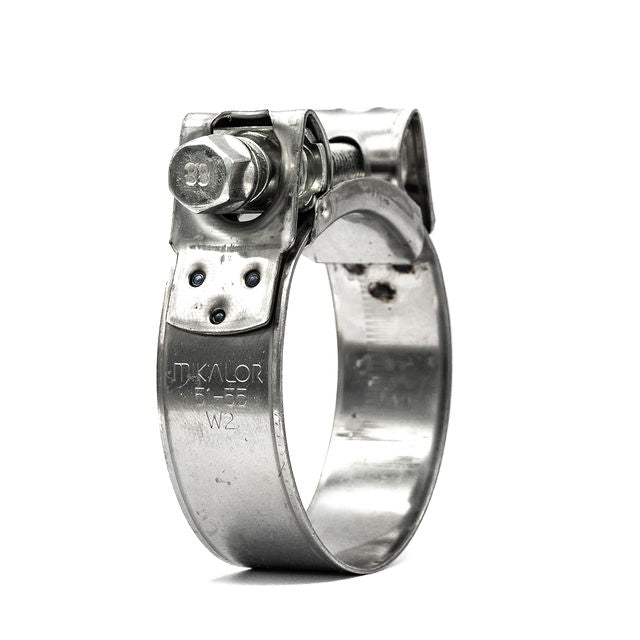

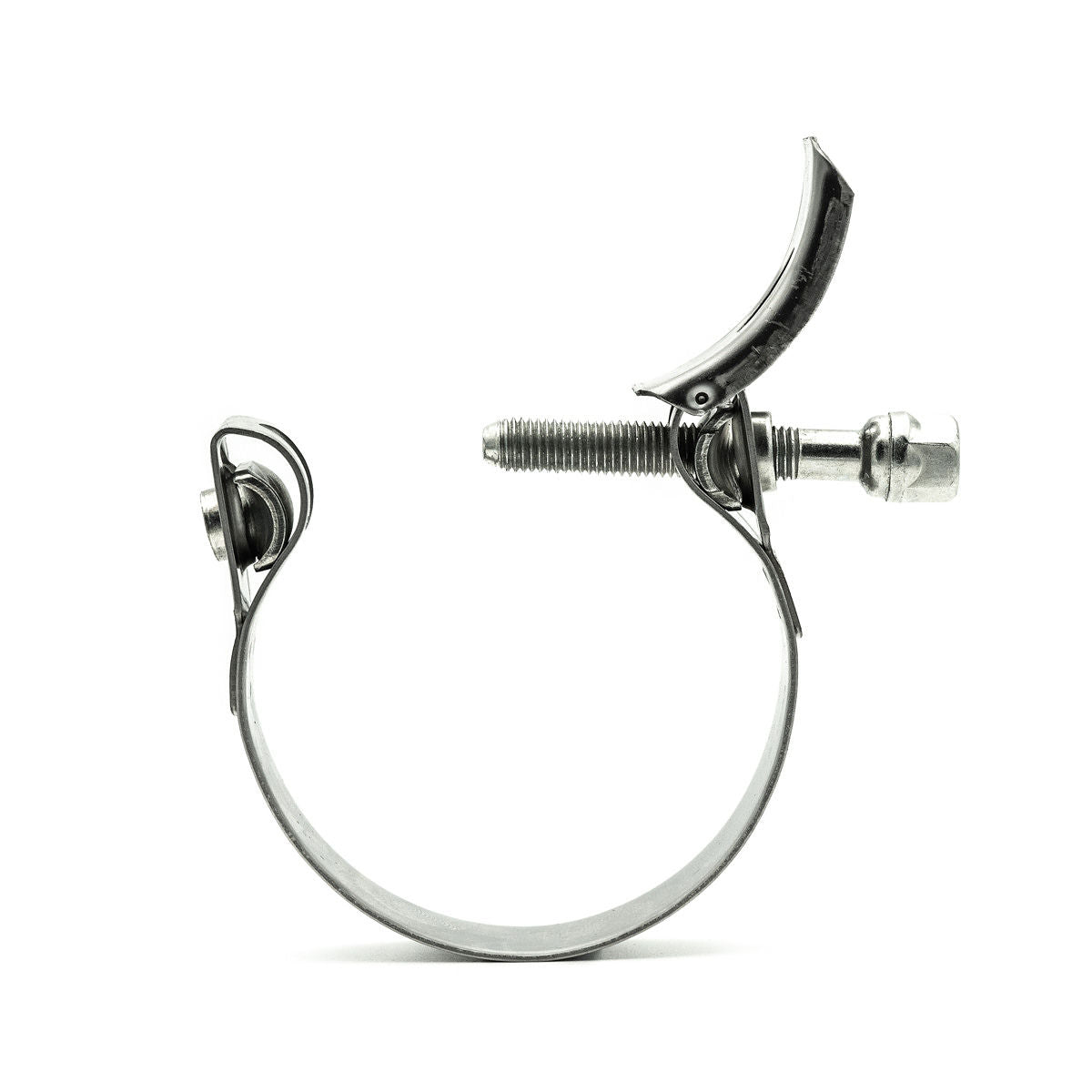

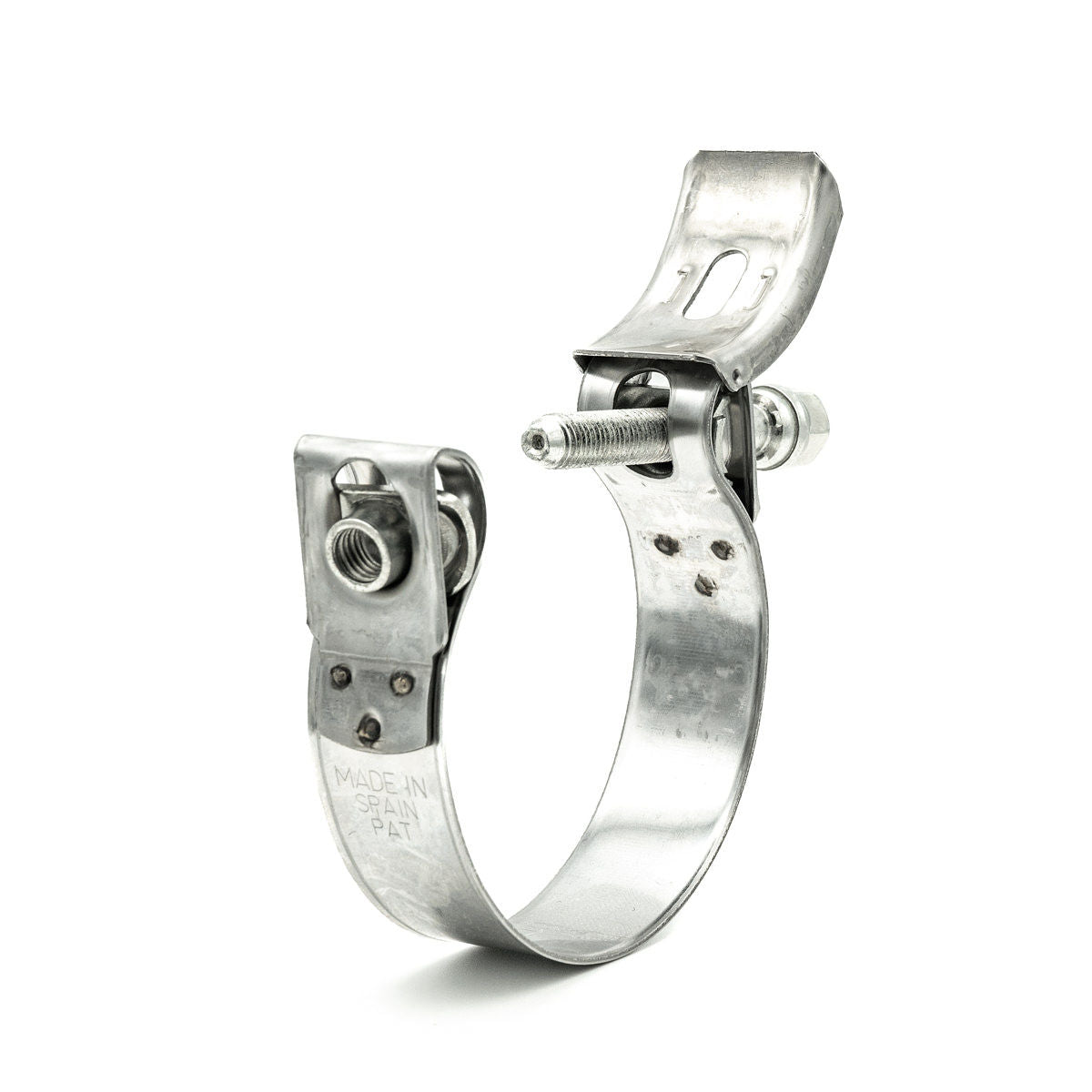

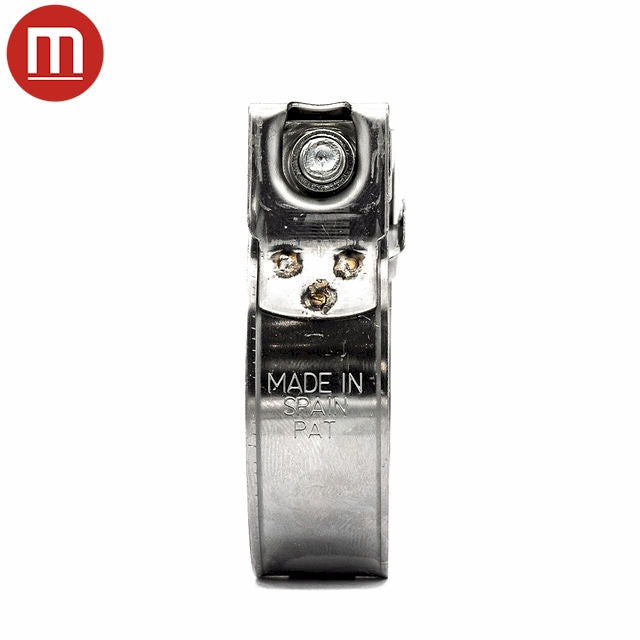

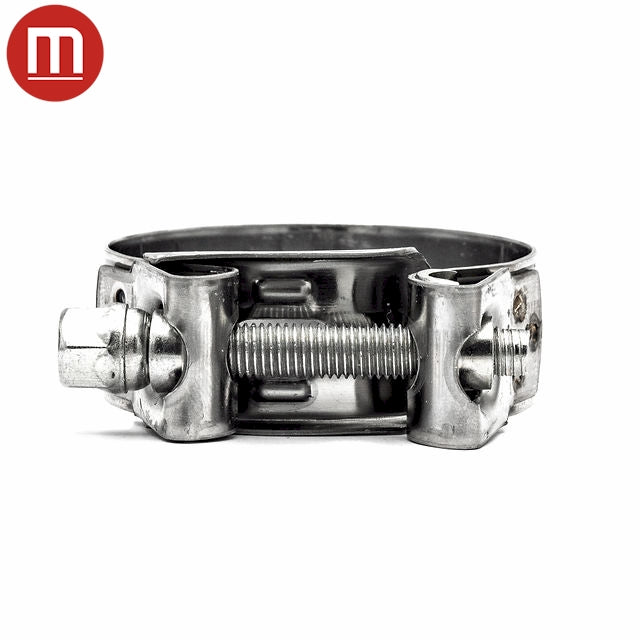

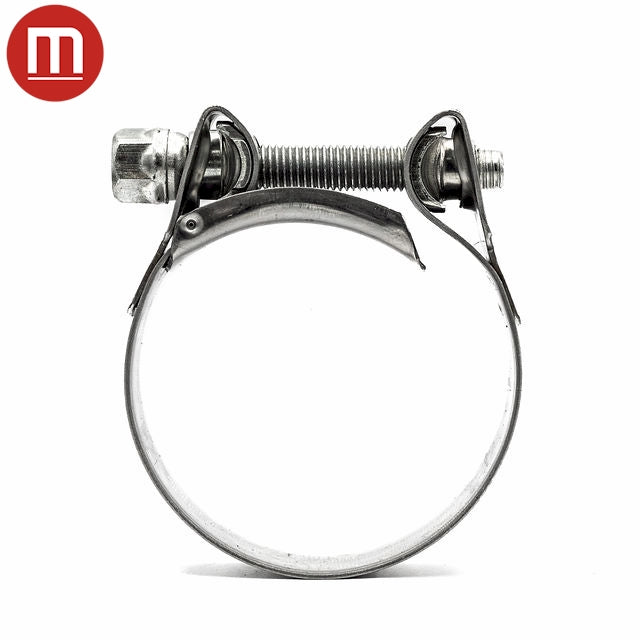

Mikalor | Fascetta stringitubo per impieghi gravosi Supra | Bullone e cilindro | W2 Fascia in acciaio inossidabile 430

Mikalor | Fascetta stringitubo per impieghi gravosi Supra | Bullone e cilindro | W2 Fascia in acciaio inossidabile 430

2

45,62 Kč
45,62 Kč
Vendita Esaurito
Shipping calculated at checkout.

50 in stock
Visualizza tutti i dettagli

Hai bisogno di consigli? Rivolgiti al nostro team di assistenza clienti esperto.

Chiama

TBC
Dal lunedì al venerdì dalle 8:00 alle 16:00

E-mail

sales@hcl-clamping.eu
Scorri
Diametro morsetto mm ?

Diametro morsetto mm: la dimensione metrica richiesta per un fissaggio sicuro, che indica il diametro esterno (in mm) del componente che il morsetto deve trattenere.
Diametro morsetto ?

Diametro morsetto: il diametro interno minimo-massimo (in pollici) che il morsetto può coprire in modo sicuro, definendo la sua gamma di dimensioni utilizzabili.
Larghezza di banda ?

Larghezza della fascia: la misura della fascia o del cinturino del morsetto, che indica la sua larghezza (spesso in mm o pollici) e la superficie che copre.
Codice HCL ?

HCL/ PN: Il numero identificativo univoco assegnato a un componente da HCL
Codice MFG ?

MFG P/N: Il numero identificativo univoco assegnato a un componente dal suo produttore.
Coppia massima ?

Coppia massima (Nm): la forza di rotazione o torsione massima, misurata in Newton-metri
Dimensione bullone
PDF 2D ?

PDF 2D: un formato di documento standard contenente disegni bidimensionali.
DXF 2D ?

2D DXF: formato file standard per lo scambio di disegni bidimensionali CAD (Computer-Aided Design) tra diversi programmi software.
STP 3D ?

3D STEP: formato file standard utilizzato per lo scambio di dati relativi a modelli tridimensionali di prodotti tra diversi programmi software CAD.
Prezzo ?

Prezzo: il costo per unità

Azioni ?

Stock: prodotti disponibili che possono essere acquistati

Quantità dell'ordine ?

Quantità dell'ordine: il numero totale di unità che desideri ordinare

17.0- 19.0 - 0.69- 0.75 - 18.0(0.70) - 2 - 03019012 - 89 lbf-in (10 Nm) - M6 - PDF 2D - DXF 2D - STP 3D - 45,62 Kč 50
19.0- 21.0 - 0.75- 0.81 - 18.0(0.70) - 2 - 03019020 - 89 lbf-in (10 Nm) - M6 - PDF 2D - DXF 2D - STP 3D - 46,12 Kč 100
21.0- 23.0 - 0.81- 0.88 - 18.0(0.70) - 2 - 03019039 - 89 lbf-in (10 Nm) - M6 - PDF 2D - DXF 2D - STP 3D - 46,62 Kč 0
23.0- 25.0 - 0.88- 1.00 - 18.0(0.70) - 2 - 03019047 - 89 lbf-in (10 Nm) - M6 - PDF 2D - DXF 2D - STP 3D - 47,11 Kč 0
25.0- 27.0 - 1.00- 1.06 - 18.0(0.70) - 2 - 03019055 - 89 lbf-in (10 Nm) - M6 - PDF 2D - DXF 2D - STP 3D - 47,61 Kč 100
27.0- 29.0 - 1.06- 1.13 - 18.0(0.70) - 2 - 03019063 - 89 lbf-in (10 Nm) - M6 - PDF 2D - DXF 2D - STP 3D - 48,10 Kč 100
29.0- 31.0 - 1.13- 1.25 - 20.0(0.81) - 2 - 03019071 - 106 lbf-in (12 Nm) - M7 - PDF 2D - DXF 2D - STP 3D - 56,29 Kč 500
31.0- 34.0 - 1.25- 1.31 - 20.0(0.81) - 2 - 03019080 - 106 lbf-in (12 Nm) - M7 - PDF 2D - DXF 2D - STP 3D - 58,02 Kč 50
34.0- 37.0 - 1.31- 1.44 - 20.0(0.81) - 2 - 03019098 - 106 lbf-in (12 Nm) - M7 - PDF 2D - DXF 2D - STP 3D - 60,75 Kč 100
37.0- 40.0 - 1.44- 1.56 - 20.0(0.81) - 2 - 03019100 - 106 lbf-in (12 Nm) - M7 - PDF 2D - DXF 2D - STP 3D - 61,25 Kč 0
40.0- 43.0 - 1.56- 1.69 - 20.0(0.81) - 2 - 03019119 - 106 lbf-in (12 Nm) - M7 - PDF 2D - DXF 2D - STP 3D - 61,74 Kč 100
43.0- 47.0 - 1.69- 1.88 - 20.0(0.81) - 2 - 03019127 - 106 lbf-in (12 Nm) - M7 - PDF 2D - DXF 2D - STP 3D - 79,10 Kč 100
47.0- 51.0 - 1.88- 2.00 - 20.0(0.81) - 2 - 03019135 - 141 lbf-in (16 Nm) - M7 - PDF 2D - DXF 2D - STP 3D - 81,83 Kč 100
51.0- 55.0 - 2.00- 2.19 - 20.0(0.81) - 2 - 03019143 - 141 lbf-in (16 Nm) - M7 - PDF 2D - DXF 2D - STP 3D - 83,56 Kč 100
55.0- 59.0 - 2.19- 2.31 - 20.0(0.81) - 2 - 03019151 - 141 lbf-in (16 Nm) - M7 - PDF 2D - DXF 2D - STP 3D - 85,55 Kč 75
59.0- 63.0 - 2.94- 2.50 - 20.0(0.81) - 2 - 03019160 - 141 lbf-in (16 Nm) - M7 - PDF 2D - DXF 2D - STP 3D - 86,29 Kč 100
63.0- 68.0 - 2.50- 2.69 - 20.0(0.81) - 2 - 03019178 - 141 lbf-in (16 Nm) - M7 - PDF 2D - DXF 2D - STP 3D - 88,27 Kč 50
68.0- 73.0 - 2.69- 2.88 - 25.0(1.0) - 2 - 03019186 - 265 lbf-in (30 Nm) - M8 - PDF 2D - DXF 2D - STP 3D - 118,28 Kč 100
73.0- 79.0 - 2.88- 3.13 - 25.0(1.0) - 2 - 03019194 - 265 lbf-in (30 Nm) - M8 - PDF 2D - DXF 2D - STP 3D - 121,25 Kč 100
79.0- 85.0 - 3.13- 3.38 - 25.0(1.0) - 2 - 03019207 - 265 lbf-in (30 Nm) - M8 - PDF 2D - DXF 2D - STP 3D - 124,23 Kč 50
85.0- 91.0 - 3.38- 3.56 - 25.0(1.0) - 2 - 03019215 - 265 lbf-in (30 Nm) - M8 - PDF 2D - DXF 2D - STP 3D - 127,45 Kč 50
91.0- 97.0 - 3.56- 3.81 - 25.0(1.0) - 2 - 03019223 - 265 lbf-in (30 Nm) - M8 - PDF 2D - DXF 2D - STP 3D - 130,43 Kč 50
97.0- 104.0 - 3.81- 4.13 - 25.0(1.0) - 2 - 03019231 - 265 lbf-in (30 Nm) - M8 - PDF 2D - DXF 2D - STP 3D - 132,41 Kč 50
104.0- 112.0 - 4.13- 4.44 - 25.0(1.0) - 2 - 03019240 - 265 lbf-in (30 Nm) - M8 - PDF 2D - DXF 2D - STP 3D - 141,58 Kč 100
112.0- 121.0 - 4.44- 4.75 - 25.0(1.0) - 2 - 03019258 - 265 lbf-in (30 Nm) - M8 - PDF 2D - DXF 2D - STP 3D - 145,30 Kč 25
121.0- 130.0 - 4.75- 5.13 - 25.0(1.0) - 2 - 03019266 - 265 lbf-in (30 Nm) - M8 - PDF 2D - DXF 2D - STP 3D - 149,27 Kč 100
130.0- 140.0 - 5.13- 5.50 - 28.0(1.25) - 2 - 03019274 - 398 lbf-in (45 Nm) - M10 - PDF 2D - DXF 2D - STP 3D - 208,78 Kč 70
140.0- 150.0 - 5.50- 5.88 - 28.0(1.25) - 2 - 03019282 - 398 lbf-in (45 Nm) - M10 - PDF 2D - DXF 2D - STP 3D - 213,74 Kč 20
150.0- 162.0 - 5.88- 6.38 - 28.0(1.25) - 2 - 03019290 - 398 lbf-in (45 Nm) - M10 - PDF 2D - DXF 2D - STP 3D - 218,95 Kč 150
162.0- 174.0 - 6.38- 6.88 - 28.0(1.25) - 2 - 03019303 - 398 lbf-in (45 Nm) - M10 - PDF 2D - DXF 2D - STP 3D - 218,95 Kč 50
174.0- 187.0 - 6.88- 7.38 - 28.0(1.25) - 2 - 03019311 - 398 lbf-in (45 Nm) - M10 - PDF 2D - DXF 2D - STP 3D - 229,86 Kč 50
187.0- 200.0 - 7.38- 7.88 - 28.0(1.25) - 2 - 03019320 - 398 lbf-in (45 Nm) - M10 - PDF 2D - DXF 2D - STP 3D - 235,56 Kč 20
200.0- 213.0 - 7.88- 8.38 - 28.0(1.25) - 2 - 03019338 - 398 lbf-in (45 Nm) - M10 - PDF 2D - DXF 2D - STP 3D - 241,26 Kč 0
213.0- 226.0 - 8.38- 8.88 - 28.0(1.25) - 2 - 03019346 - 398 lbf-in (45 Nm) - M10 - PDF 2D - DXF 2D - STP 3D - 246,97 Kč 20
226.0- 239.0 - 8.88- 9.44 - 28.0(1.25) - 2 - 03019354 - 398 lbf-in (45 Nm) - M10 - PDF 2D - DXF 2D - STP 3D - 252,92 Kč 20
239.0- 252.0 - 9.44- 10.00 - 28.0(1.25) - 2 - 03019362 - 398 lbf-in (45 Nm) - M10 - PDF 2D - DXF 2D - STP 3D - 258,37 Kč 20
252.0- 265.0 - 10.00- 10.44 - 28.0(1.25) - 2 - 03019370 - 398 lbf-in (45 Nm) - M10 - PDF 2D - DXF 2D - STP 3D - 299,04 Kč 20
265.0- 278.0 - 10.44- 11.00 - 28.0(1.25) - 2 - 03019477 - 398 lbf-in (45 Nm) - M10 - PDF 2D - DXF 2D - STP 3D - 317,14 Kč 10
278.0- 291.0 - 11.00- 11.44 - 28.0(1.25) - 2 - 03019392 - 398 lbf-in (45 Nm) - M10 - PDF 2D - DXF 2D - STP 3D - 335,98 Kč 20
291.0- 304.0 - 11.44- 12.00 - 28.0(1.25) - 2 - 03019403 - 398 lbf-in (45 Nm) - M10 - PDF 2D - DXF 2D - STP 3D - 356,32 Kč 10
304.0- 317.0 - 12.00- 12.50 - 28.0(1.25) - 2 - 03019411 - 398 lbf-in (45 Nm) - M10 - PDF 2D - DXF 2D - STP 3D - 377,64 Kč 20
317.0- 330.0 - 12.50- 13.00 - 28.0(1.25) - 2 - 03019485 - 398 lbf-in (45 Nm) - M10 - PDF 2D - DXF 2D - STP 3D - 402,19 Kč 50
330.0- 343.0 - 13.00- 13.50 - 28.0(1.25) - 2 - 03019422 - 398 lbf-in (45 Nm) - M10 - PDF 2D - DXF 2D - STP 3D - 428,22 Kč 30
343.0- 356.0 - 13.50- 14.00 - 28.0(1.25) - 2 - 03019433 - 398 lbf-in (45 Nm) - M10 - - - - 458,23 Kč 0
356.0- 369.0 - 14.00- 14.50 - 28.0(1.25) - 2 - 03019444 - 398 lbf-in (45 Nm) - M10 - PDF 2D - DXF 2D - STP 3D - 490,21 Kč 0
369.0- 382.0 - 14.50- 15.00 - 28.0(1.25) - 2 - 03019455 - 398 lbf-in (45 Nm) - M10 - PDF 2D - DXF 2D - STP 3D - 524,68 Kč 0
382.0- 395.0 - 15.00- 15.56 - 28.0(1.25) - 2 - 03019499 - 398 lbf-in (45 Nm) - M10 - PDF 2D - DXF 2D - STP 3D - 561,38 Kč 20
395.0- 408.0 - 15.56- 16.00 - 28.0(1.25) - 2 - 03019500 - 398 lbf-in (45 Nm) - M10 - PDF 2D - DXF 2D - STP 3D - 600,55 Kč 10

Descrizione

La gamma Supra è la naturale evoluzione del W1 Super W1 . Grazie al suo rivoluzionario ponte girevole, Supra può essere montato anche nelle applicazioni più difficili senza dover rimuovere il tubo. Può essere aperto e richiuso una volta posizionato senza spostare altre parti del morsetto, rendendo il montaggio molto più semplice. Grazie ai bordi smussati, il tubo è protetto da eventuali danni.

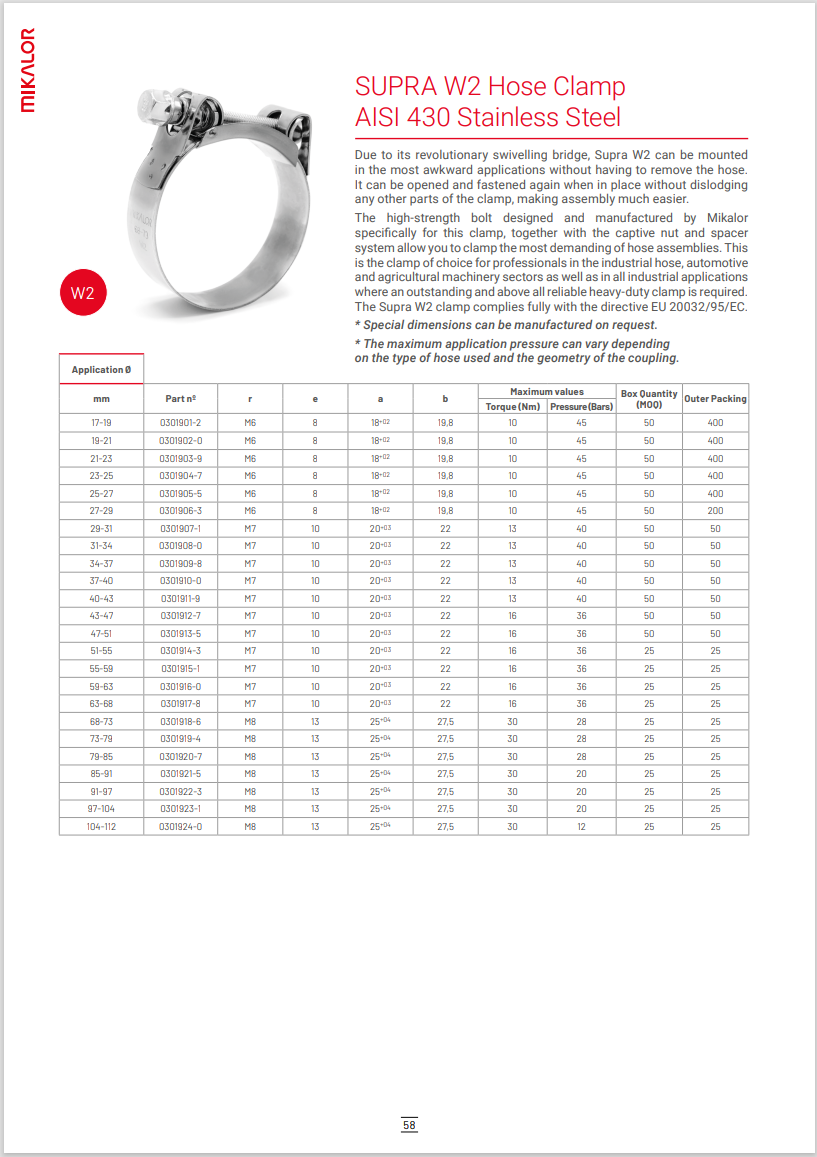

Scheda tecnica del prodotto

Scarica

Specifiche

Prodotto da Mikalor
Codice HCL W2
Serie Mikalor SUPRA
Resistenza alla corrosione Buono
Specifiche relative alla corrosione 72 ore di nebbia salina (ASTM B-117)
Larghezza fascetta stringitubo mm/pollici 18,0 mm (0,71 pollici) 20,0 mm (0,79 pollici) 25,0 mm (0,98 pollici) 28,0 mm (1,10 pollici)
Stile della banda Fascia foderata
Materiale della fascia Acciaio inossidabile 430
Tipo bullone/vite Dado esagonale
Materiale bullone/vite Acciaio zincato
Finitura Acciaio inossidabile
Colore Argento
Velocità massima di serraggio RPM 540 +/-5
Specifiche 1 Direttiva UE 2002/95/CE
Paese di fabbricazione Spagna
Codice tariffario 7326 90 92
Merci pericolose No
Conforme alla direttiva RoHS Sì

Resistenza incrollabile: fascetta stringitubo Mikalor SUPRA per impieghi gravosi - fascia in acciaio inossidabile 430SS, bullone zincato (17,0-408,0 mm)

Progettata per le applicazioni più esigenti, la fascetta stringitubo/clip per impieghi gravosi Mikalor SUPRA offre una forza di serraggio eccezionale e una robusta affidabilità. Dotata di una resistente fascia in acciaio inossidabile 430 e di un bullone zincato ad alta resistenza, questa fascetta è progettata per resistere a condizioni estreme e fornire una tenuta sicura e senza perdite su un'ampia gamma di dimensioni da 17,0 mm a 408,0 mm. Ideale per macchinari pesanti, attrezzature industriali e tubi di grande diametro, la fascetta SUPRA offre prestazioni costanti dove conta di più.

Perché scegliere la fascetta stringitubo per impieghi gravosi Mikalor SUPRA?

  • Forza di serraggio estrema: il robusto sistema a bullone e perno, combinato con la banda resistente, offre una forza di serraggio significativamente superiore rispetto alle fascette standard.
  • Costruzione resistente: progettato per resistere ad alte pressioni, vibrazioni e ambienti operativi difficili.
  • Cinturino resistente in acciaio inossidabile 430: offre una buona resistenza alla corrosione e una forza eccezionale per prestazioni durature.
  • Bullone zincato ad alta resistenza: garantisce un serraggio affidabile e resistenza alla corrosione sul gruppo bullone.
  • Ampia gamma di dimensioni per diametri grandi: copre una vasta gamma da 25,0 mm a 408,0 mm, ideale per tubi flessibili, condotti e tubazioni di grandi dimensioni.
  • Bordi smussati: prevengono danni al tubo, garantendo una tenuta sicura e duratura senza tagli o sfregamenti.
  • Robusto sistema di bulloni e perni: facilita l'applicazione di una coppia elevata e una distribuzione uniforme della pressione dell'
    per una tenuta superiore.
  • Qualità Mikalor affidabile: leader riconosciuto a livello mondiale nelle soluzioni di serraggio e fissaggio ad alte prestazioni.

Perfetto per:

  • Macchinari pesanti e attrezzature edili
  • Tubi flessibili industriali e condotti di grande diametro
  • Attrezzature agricole
  • Sistemi di irrigazione
  • Qualsiasi applicazione che richieda una forza di serraggio estrema e una robusta affidabilità

Prova una tenuta senza pari per i lavori più difficili:

Il morsetto/clip per tubi flessibili per impieghi gravosi Mikalor SUPRA è la soluzione definitiva per fissare raccordi di grande diametro e ad alta pressione. Il suo design robusto e il potente meccanismo di serraggio garantiscono una tenuta senza perdite anche nelle condizioni più difficili. La resistente fascia in acciaio inossidabile 430 fornisce la forza necessaria per applicazioni gravose, mentre il bullone zincato
offre un serraggio affidabile. Affidatevi alla fascetta Mikalor SUPRA per ottenere una tenuta resistente e prestazioni durature per i vostri collegamenti critici.


Caratteristiche principali:

  • Materiale: fascia in acciaio inossidabile 430 con bullone e perni in acciaio zincato ad alta resistenza
  • Tipo: Fascetta stringitubo per impieghi gravosi / Clip
  • Larghezza: per impieghi gravosi (la larghezza specifica può variare leggermente a seconda della gamma di dimensioni)
  • Intervallo di dimensioni: 17,0 mm-408,0 mm
  • Forza di serraggio estrema per applicazioni impegnative
  • Costruzione robusta e resistente
  • Bordi smussati per proteggere i tubi flessibili

Per ottenere il massimo in termini di forza di serraggio per impieghi gravosi e prestazioni affidabili su raccordi di grande diametro, scegliete la fascetta/clip per tubi flessibili per impieghi gravosi Mikalor SUPRA. Garantite l'integrità dei vostri sistemi più critici: ordinate oggi stesso il vostro prodotto!
