Lățimea și grosimea benzii

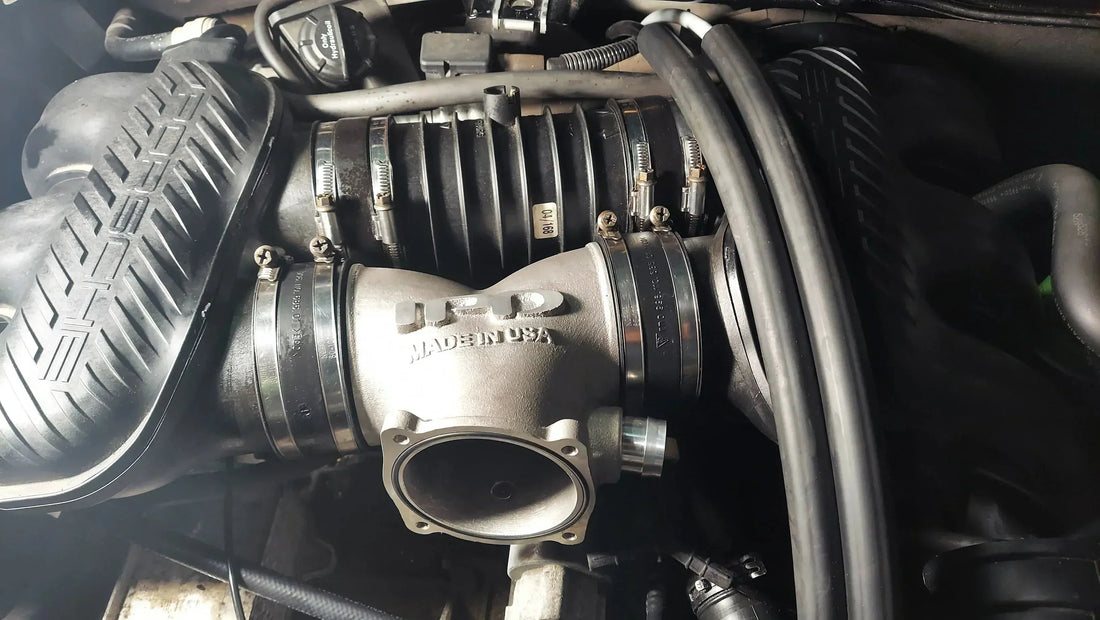

Lățimea benzii și grosimea: specificații cheie pentru selectarea și performanța clemelor pentru furtunuri

Pe lângă simpla selectare a diametrului corect, dimensiunile fizice ale benzii unei cleme pentru furtun – lățimea și grosimea acesteia lățimea și grosimea – sunt specificații critice care influențează în mod semnificativ selecția și performanța generală a acesteia în crearea și menținerea unui sistem de furtunuri fără scurgeri. Aceste dimensiuni dictează modul în care forța de strângere este aplicată pe suprafața furtunului, influențând totul, de la eficacitatea etanșării și integritatea furtunului până la rezistența și durabilitatea clemei. Înțelegerea rolului lățimii și grosimii benzii este esențială pentru alegerea clemei optime pentru o anumită aplicație în SUA și la nivel global.

Banda este partea clemei care înfășoară furtunul și aplică direct forța de compresie. Dimensiunile sale sunt proiectate pentru a funcționa împreună cu mecanismul de strângere al clemei și proprietățile furtunului și racordului, pentru a obține o etanșare fiabilă.

Lățimea benzii: distribuirea sarcinii și asigurarea contactului

Lățimea benzii se referă la dimensiunea benzii de prindere paralelă cu axa furtunului. Este acoperirea verticală a clemei pe suprafața furtunului.

Lățimea benzii influențează performanța în mai multe moduri:

• Zona de contact și distribuția presiunii: O bandă mai lată distribuie forța de strângere pe o suprafață mai mare a furtunului. Pentru o forță totală de strângere dată, o bandă mai lată va avea ca rezultat o presiune mai mică pe unitatea de suprafață a furtunului în comparație cu o bandă mai îngustă. Acest lucru poate fi benefic pentru furtunurile mai moi sau cu pereți mai subțiri, deoarece reduce riscul ca clema să taie sau să deterioreze materialul furtunului. Cu toate acestea, uniformitatea distribuției presiunii pe lățime depinde și de designul clemei și de conformabilitatea furtunului.
• Prevenirea deteriorării furtunului: Benzile mai late, în special cele cu margini rotunjite sau teșite, sunt în general mai puțin susceptibile de a provoca deteriorarea învelișului exterior al furtunului în comparație cu benzile mai înguste cu margini ascuțite, care pot concentra tensiunea și pot tăia materialul în condiții de tensiune ridicată.
• Putere de prindere și aderență: O bandă mai lată poate oferi o suprafață de contact mai mare cu furtunul și caracteristicile racordului (cum ar fi zimții), crescând potențial rezistența la smulgerea furtunului din racord sub presiune sau vibrații.
• Conformabilitate: Deși benzile late oferă avantaje în ceea ce privește distribuția presiunii și prevenirea deteriorării, o bandă foarte lată poate fi mai puțin flexibilă și mai puțin capabilă să se adapteze la forme neregulate ale furtunurilor sau racordurilor sau să asigure o etanșare perfectă pe furtunuri cu diametru mic.
• Distanța liberă: Lățimea benzii contribuie la profilul general al clemei, ceea ce poate fi un factor important în aplicațiile cu spațiu limitat.

Grosimea benzii: rezistență, rigiditate și capacitate de forță

Grosimea benzii se referă la dimensiunea benzii de prindere perpendiculară pe suprafața furtunului. Este grosimea materialului benzii în sine.

Grosimea benzii este legată în primul rând de integritatea structurală a clemei și de capacitatea acesteia de a rezista la tensiune:

• Rezistență și rigiditate: O bandă mai groasă este, în mod inerent, mai rezistentă și mai rigidă decât una mai subțire din același material. Această rezistență sporită permite benzii să reziste la forțe de tracțiune mai mari generate de mecanismul de strângere, fără a ceda sau a se deforma.
• Capacitatea forței de strângere: Grosimea benzii influențează în mod direct forța maximă de strângere pe care clema o poate genera și menține în mod eficient. Benzile mai groase sunt necesare pentru clemele proiectate pentru aplicații de înaltă presiune, unde este necesară o forță de strângere semnificativă pentru a crea o etanșare care să contracareze presiunea internă ridicată a fluidului.
• Durabilitatea clemei: O bandă mai groasă este, în general, mai rezistentă la deformare, uzură și deteriorare în timpul instalării și pe toată durata de viață, contribuind la durabilitatea generală a clemei în sine.
• Prelucrare și formare: Grosimea poate afecta ușurința cu care banda poate fi formată și încorporată în designul clemei, în special pentru mecanisme complexe, cum ar fi transmisiile cu melc.
• Cost și greutate: Materialul mai gros al benzii duce, în general, la un cost mai mare al materialului și la o greutate totală mai mare a clemei.

Interacțiunea dintre tipul clemei și performanță

Lățimea și grosimea optime ale benzii nu sunt universale; acestea sunt proiectate cu atenție ca parte a designului general al clemei, pentru a se potrivi aplicațiilor și tipurilor specifice de cleme:

• Cleme cu transmisie cu melc: Adesea prezintă un echilibru între lățime și grosime pentru a oferi o presiune de etanșare bună și durabilitate pe o gamă largă de diametre, de obicei cu lățimi standard (de exemplu, 1/2 inch sau 9 mm) și grosimi corespunzătoare. Rezistența benzii trebuie să fie adaptată la capacitățile de cuplu ale șurubului și carcasei.
• Cleme cu șurub în T: Proiectate pentru aplicații de înaltă presiune și sarcini grele, acestea au adesea benzi mai late și mai groase pentru a genera și a rezista la forțe de strângere mai mari și pentru a oferi o rezistență mai mare la smulgere.
• Cleme pentru urechi și cleme pentru benzi: Lățimea și grosimea sunt proiectate pentru a oferi o forță de prindere specifică, neajustabilă, atunci când urechea este sertizată sau banda este tensionată cu o unealtă specială.

Relația dintre lățimea benzii, grosimea și capacitatea clemei de a genera o presiune de etanșare eficientă poate implica compromisuri. Deși o bandă mai groasă este mai rezistentă, eficiența etanșării depinde de conformabilitatea materialului furtunului sub presiunea aplicată de bandă. Designul marginilor benzii (rulată vs. tăiată) interacționează, de asemenea, cu lățimea și grosimea, influențând riscul de deteriorare a furtunului.

Relația cu presiunea nominală și standardele

Deși presiunea nominală a unei cleme nu este determinată exclusiv de lățimea și grosimea benzii (depinde și de designul clemei, de material și de sistemul de furtunuri/racorduri), aceste dimensiuni sunt factori cheie. Clemele proiectate pentru sisteme cu presiune mai mare vor avea inevitabil dimensiuni ale benzii care le permit să genereze și să reziste la forțele de strângere mai mari necesare.

Standardele industriale, precum SAE J1508 SUA, specifică adesea cerințele minime privind lățimea benzii și grosimea pentru diferite tipuri și dimensiuni de cleme pentru furtunuri. Respectarea acestor standarde contribuie la asigurarea unui nivel de bază al calității și performanței clemelor utilizate în diverse aplicații.

Specificații cheie pentru selecție

Atunci când selectați o clemă pentru furtun pentru o aplicație specifică în SUA sau în altă parte, este esențial să luați în considerare lățimea și grosimea benzii, alături de gama de diametre și tipul de material:

• Materialul furtunului și grosimea peretelui: Furtunurile mai moi sau mai subțiri pot beneficia de benzi mai late pentru a minimiza riscul de deteriorare.
• Presiunea de aplicare: Presiunile mai mari necesită cleme cu dimensiuni ale benzii capabile să genereze forțe de prindere mai mari.
• Vibrații și solicitări mecanice: Benzile mai late pot oferi o rezistență mai bună la smulgerea furtunului în medii dinamice.
• Constrângeri de spațiu liber: Profilul general al clemei, inclusiv lățimea benzii, trebuie să se încadreze în spațiul disponibil.
• Cerințe de durabilitate: Benzile mai groase indică, în general, o clemă mai robustă și mai durabilă.

Producătorii furnizează de obicei specificații privind lățimea benzii și grosimea, permițând utilizatorilor să ia decizii în cunoștință de cauză, în funcție de cerințele sistemului lor specific de furtunuri.

Concluzie: Dimensiunile contează pentru performanță

Lățimea benzii și grosimea unei cleme pentru furtun nu sunt doar detalii de fabricație; ele sunt specificații cheie care influențează profund capacitatea clemei de a funcționa eficient și de a asigura sisteme de furtunuri fără scurgeri. Aceste dimensiuni influențează distribuția forței de strângere, prevenirea deteriorării furtunului, rezistența și durabilitatea clemei și, în cele din urmă, fiabilitatea întregii conexiuni. Prin înțelegerea importanței acestor specificații și selectarea colierelor cu dimensiuni adecvate ale benzii pentru aplicația, materialele și condițiile de funcționare prevăzute, inginerii și tehnicienii din SUA și din întreaga lume pot îmbunătăți semnificativ performanța, siguranța și longevitatea sistemelor lor de transfer de fluide. Acordarea atenției lățimii și grosimii benzii este un pas crucial în optimizarea selecției colierelor de furtun și în asigurarea unei funcționări reușite, fără scurgeri.
