Minimalizace deformace hadice: geometrie svorek a spolehlivé připojení hadic

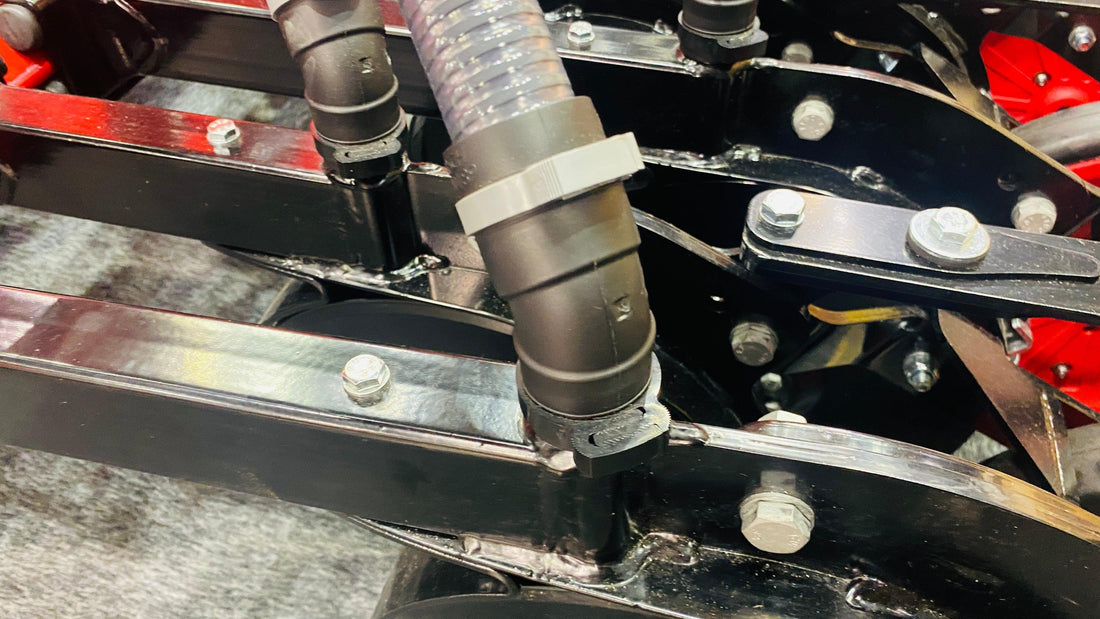

Integrita hadicového spoje závisí nejen na síle, kterou svěrka vyvíjí, ale také na tom, jak je tato síla aplikována. Rozhodujícím faktorem pro zajištění spolehlivého těsnění bez úniků a prodloužení životnosti hadice je geometrie svorky a její schopnost minimalizovat deformaci hadice. Při utažení hadicové svorky působí na hadici tlaková síla. Pokud je tato síla vyvíjena nerovnoměrně nebo způsobuje deformaci hadice oproti zamýšlenému tvaru, může to vážně ohrozit těsnost a vést k předčasnému selhání systému v aplikacích od automobilového průmyslu po průmyslové odvětví, a to jak v USA, tak celosvětově.

Porozumění deformaci hadic a jejím důsledkům

Deformace hadice označuje jakoukoli nerovnoměrnou deformaci průřezu hadice při utažení svorky. Mezi běžné formy patří:

• Ovalizace: Hadice je stlačena do oválného tvaru, místo aby zůstala dokonale kruhová.
• Lokální rozdrcení nebo sevření: Upínací páska, zejména pokud je příliš úzká nebo má ostré hrany, se zařezává do určitých částí hadice.
• Deformace nebo zvrásnění: Materiál hadice tvoří pod svorkou záhyby nebo vrásky, zejména u měkčích hadic nebo hadic s tenčí stěnou.
• Extruze: Měkký materiál hadice je vytlačován zpod svorky.

Důsledky takového zkreslení jsou značné:

• Snížená účinnost utěsnění: Skutečně spolehlivé utěsnění vyžaduje rovnoměrný kontaktní tlak mezi hadicí a spojkou. Deformace způsobuje nerovnoměrné rozložení tlaku, což vede k vzniku míst s vysokým tlakem (která mohou poškodit hadici) a kritických míst s nízkým tlakem (která se stávají potenciálními místy úniku).
• Zkrácená životnost hadice: Lokální stlačení nebo sevření poškozuje strukturální vrstvy hadice (vnitřní vrstva, výztuž, plášť). Toto oslabení zvyšuje náchylnost hadice k praskání, roztržení nebo zrychlenému opotřebení při provozním tlaku, což výrazně zkracuje její životnost.
• Omezený průtok kapaliny: Silné zdeformování může zmenšit vnitřní průměr hadice v místě připojení, což brání průtoku kapaliny a může mít vliv na účinnost systému.
• Zrychlená únava materiálu: Deformovaný materiál hadice, zejména za dynamických podmínek, jako jsou vibrace nebo tlakové pulzace, je vystaven nerovnoměrnému rozložení napětí, což může zrychlit únavu materiálu a vést k předčasnému selhání.
• Estetické a kvalitativní problémy: Viditelné zdeformování hadice může naznačovat špatnou instalaci nebo nesprávně zvolenou svorku, což má negativní dopad na celkovou kvalitu a profesionalitu montáže.

Optimalizace geometrie svorky pro minimalizaci zkreslení

Výrobci hadicových svorek strategicky navrhují geometrii svorek tak, aby zajistili rovnoměrnější a šetrnější stlačení hadice:

1. Band Width:
• Širší pásky: Obecně preferované, protože rozkládají upínací sílu na větší plochu hadice. Tím se snižuje lokální tlak, což výrazně minimalizuje riziko sevření, proříznutí nebo vážné deformace. Naopak příliš úzké pásky soustřeďují napětí a působí jako řezací drát.
• Vhodné pokrytí: Šířka pásky by měla být dostatečná k pokrytí celé těsnicí plochy výstupku nebo výstupku armatury, aby byl zajištěn rovnoměrný tlak na kritické těsnicí ploše.
2. Profil vnitřního pásu (důležitý pro svorky s šnekovým pohonem):
• Smooth Inner Liner or Floating Bridge: Many high-quality worm drive clamps incorporate a smooth inner liner or a floating bridge (e.g., certain Jubilee® Original clamps or constant torque clamps). This design ensures the perforated outer band does not directly contact the hose, preventing its sharp edges from digging into soft hose materials and causing localized distortion or damage. This ensures a truly 360-degree uniform pressure distribution.
• Zahnuté nebo zaoblené hrany: Vnitřní hrany upínacího pásku, které přicházejí do styku s hadicí, jsou obvykle zahnuté, zaoblené nebo jinak vyhlazené. Tím se eliminují ostré hrany, které by mohly hadici pořezat nebo odřít, a zabrání se tak lokálnímu poškození, které přispívá k deformaci.
3. Tloušťka a tuhost pásu:
• Dostatečně silný a tuhý pás (vybraný na základě požadavků na upínací sílu aplikace a materiálu hadice) pomáhá svorkě udržet kruhový tvar při utažení. Křehký pás se může v místě utažení nadměrně deformovat, což vede k výraznému oválovému zkroucení hadice.
4. Konstrukce pouzdra/můstku:
• Konstrukce skříně šroubu nebo můstku hraje roli v tom, jak rovnoměrně se napětí vyvolané šroubem přenáší do radiálního stlačení kolem hadice. Dobře konstruované skříně zajišťují co nejrovnoměrnější rozložení síly, čímž se snižuje zatížení v jednom bodě a podporuje rovnoměrné stlačení.
5. Úvahy ohledně typu svorky:
• Worm Drive Clamps with Inner Liner: Excellent for minimizing distortion due to their smooth and continuous inner contact surface.
• T-Bolt Clamps: Often utilize wide, robust bands that provide excellent, uniform clamping pressure, making them a strong choice for minimizing distortion in heavy-duty applications.
• Spring Clamps/Constant Tension Clamps: These clamps are designed to apply a more uniform radial force due to their inherent elasticity, and they can also adapt to changes in hose diameter (e.g., due to thermal expansion/contraction) without inducing additional distortion.
• Svorka na ucho: Správná technika krimpování je zásadní. Ačkoli je navržena pro rovnoměrný tlak, nesprávné krimpování může snadno vést k nerovnoměrnému stlačení a deformaci hadice.

Přímé spojení se spolehlivými připojeními

Optimalizace geometrie svorky za účelem minimalizace deformace hadice se přímo promítá do dosažení konzistentního a rovnoměrného tlaku mezi hadicí, spojkou a svorkou. Tento rovnoměrný tlak je základem pro:

• Maximální účinnost utěsnění: Zajištění optimálního přispění každé části rozhraní hadice a armatury k utěsnění.
• Prodloužená životnost hadice: Materiál hadice je namáhán rovnoměrně, což výrazně snižuje lokální únavu a poškození.
• Zvýšená spolehlivost: Spojení je stabilnější, méně náchylné k únikům a odolnější vůči odfouknutí za různých provozních podmínek.

Při výběru hadicové spony je důležité zvolit správný typ a velikost pro konkrétní materiál hadice, její tuhost a požadavky dané aplikace. Spona, která účinně minimalizuje deformaci hadice, je investicí do celkové integrity a životnosti systému pro přenos tekutin. Ačkoli konkrétní normy nemusí výslovně definovat „prevenci deformace hadice“, zásady, kterými se řídí konstrukce vysoce kvalitních spon, jako jsou ty, které splňují normu SAE J1508, implicitně směřují k rovnoměrnému rozložení tlaku a nekontaktnímu spojení s hadicí.

Závěr: Geometrie bezpečného těsnění

Geometrie svorky je základním, ale často podceňovaným aspektem konstrukce hadicové svorky, který hraje klíčovou roli při minimalizaci deformace hadice a zajištění dlouhodobé spolehlivosti hadicových spojů. Díky začlenění prvků, jako jsou široké pásky, hladké vnitřní vložky, válcované hrany a konstrukce podporující rovnoměrné rozložení tlaku, vyrábějí výrobci svorky, které chrání integritu hadice, optimalizují účinnost těsnění a prodlužují životnost celé hadicové sestavy. Pro kritické aplikace v USA i po celém světě je výběr hadicové svorky s geometrií speciálně navrženou tak, aby zabránila deformaci hadice, klíčovým krokem k dosažení skutečně bezpečných, bezúnikových a odolných systémů pro přenos tekutin.
