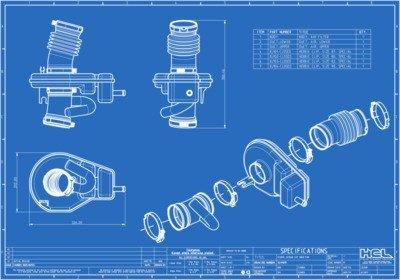

Správný návrh a instalace hadicových spon

Potrubní armatury a návrh hadicových spon

Efektivní upínací řešení závisí jak na hadicové sponě, tak na potrubní armatuře. Pro dosažení optimálního těsnicího výkonu je třeba před montáží spony zvážit následující body:

• Ozubené profily jsou obvykle nejlepší pro těsnění, nicméně nejsou vhodné pro tenkostěnné nebo nízkotlaké aplikace.

• Potrubní armatury by měly být dimenzovány tak, aby se hadice mírně natáhla přes armaturu. Pokud zvolíte předimenzovanou armaturu, bude obtížné ji plně utáhnout, ale poddimenzovaná armatura se může snadno uvolnit nebo způsobit shrnutí hadice.

• Bez ohledu na to by potrubní armatury měly mít dostatečnou pevnost, aby odolaly stlačovací síle spony, a robustní spony vybírejte pouze tehdy, jsou-li hadice i trubka z pevného a odolného materiálu.

Axiální síla: Jak průměr ovlivňuje axiální tah

Nahromadění tlaku uvnitř hadice vytváří axiální tah, který má tendenci vytlačovat hadici z konce potrubní armatury. Proto je jedním z hlavních účelů hadicové spony odolávat axiálnímu tahu a udržet hadici na místě.

Úroveň axiálního tahu se měří tlakem generovaným v hadici a druhou mocninou průměru hadice. Pro ilustraci: axiální tah hadice s vnitřním průměrem 200 mm je stokrát větší než u hadice s vnitřním průměrem 20 mm.

Z tohoto důvodu důrazně doporučujeme robustní hadicové spony pro hadice velkých průměrů, kde je tlak značný. V opačném případě vaše hadice nezůstane na místě příliš dlouho.

Správné utažení

Je nezbytné utáhnout každou sponu na správné napětí, aby se dosáhlo požadovaného výkonu. Pro všechny šroubové a šnekové spony jsme uvedli maximální hodnotu utahovacího momentu.

Je samozřejmé, že čím vyšší je vstupní utahovací moment pro danou sponu, tím vyšší bude upínací síla. Tato hodnota by však neměla být používána k porovnání relativní pevnosti spon; neboť roli hrají i další faktory, jako je závit šroubu a šířka pásku.

Důrazně doporučujeme, pokud stále zvažujete možnosti, abyste si prohlédli brožury na našem webu pro různé spony a objímky, abyste zajistili dosažení doporučeného utažení pro všechny naše řady.

Správné umístění hadicové spony

Když utáhnete hadicovou sponu, stlačí hadici, což vede ke kompresi. Důsledkem toho bude deformace hadice, proto je kritické, aby spona nebyla umístěna příliš blízko konce hadice, jelikož hrozí riziko úniku nebo spadnutí spony pod tlakem. Doporučujeme, aby jakákoli spona byla umístěna minimálně 4 mm od konce hadice, jak je znázorněno níže.
