Mikalor | Námořní třída | SUPRA hadicová spona pro vysoké zatížení | šroub a pouzdro | W5 nerezová ocel 316

Mikalor | Námořní třída | SUPRA hadicová spona pro vysoké zatížení | šroub a pouzdro | W5 nerezová ocel 316

5

€5,24
5,24
Akce Vyprodáno

50 in stock
  • Standardní doprava zdarma. Možnost doručení následující den. Zjistěte více
Zobrazit podrobnosti

Potřebujete poradit? Obraťte se na náš tým odborné zákaznické podpory

Zavolejte

Bude upřesněno
Pondělí-pátek 8:00 až 16:00

E-mail

sales@hcl-clamping.eu
Posunout
Průměr objímky (mm) ?

Průměr objímky (mm): Požadovaná metrická velikost pro bezpečné uchycení, udávající vnější průměr (v mm) komponentu, který má objímka držet.
Průměr objímky (palce) ?

Průměr objímky (palce): Minimální až maximální vnitřní průměr (v palcích), který objímka dokáže bezpečně pokrýt, definující její použitelný rozsah velikostí.
Šířka pásky ?

Šířka pásky: Rozměr pásky nebo popruhu objímky, udávající její šířku (často v mm nebo palcích) a kolik povrchové plochy pokrývá.
HCL č. dílu ?

HCL/ č. dílu: Jedinečné identifikační číslo přidělené dílu společností HCL
Číslo dílu výrobce ?

Číslo dílu výrobce: Jedinečné identifikační číslo přidělené dílu jeho výrobcem.
Max. krouticí moment ?

Max. krouticí moment (Nm): Maximální rotační nebo krouticí síla, měřená v Newtonmetrech
Velikost šroubu
2D PDF ?

2D PDF: Standardní formát dokumentu obsahující dvourozměrné výkresy.
2D DXF ?

2D DXF: Standardní formát souboru pro výměnu dvourozměrných výkresů Computer-Aided Design (CAD) mezi různými softwarovými programy.
3D STP ?

3D STEP: Standardní formát souboru používaný pro výměnu dat trojrozměrných modelů produktů mezi různými CAD softwarovými programy.
Cena ?

Cena: Cena za jednotku

Skladem ?

Skladem: Dostupné produkty k zakoupení

Množství objednávky ?

Množství objednávky: Celkové množství jednotek, které si přejete objednat

17.0- 19.0 - 0.69- 0.75 - 18.0(0.70) - 5 - 03013614 - 89 lbf-in (10 Nm) - M6 - 2D PDF - 2D DXF - 3D STP - €5,24 50
19.0- 21.0 - 0.75- 0.81 - 18.0(0.70) - 5 - 03013622 - 89 lbf-in (10 Nm) - M6 - 2D PDF - 2D DXF - 3D STP - €5,30 100
21.0- 23.0 - 0.81- 0.88 - 18.0(0.70) - 5 - 03013630 - 89 lbf-in (10 Nm) - M6 - 2D PDF - 2D DXF - 3D STP - €5,37 50
23.0- 25.0 - 0.88- 1.00 - 18.0(0.70) - 5 - 03013649 - 89 lbf-in (10 Nm) - M6 - 2D PDF - 2D DXF - 3D STP - €5,46 50
25.0- 27.0 - 1.00- 1.06 - 18.0(0.70) - 5 - 03013657 - 89 lbf-in (10 Nm) - M6 - 2D PDF - 2D DXF - 3D STP - €5,53 50
27.0- 29.0 - 1.06- 1.13 - 18.0(0.70) - 5 - 03013665 - 89 lbf-in (10 Nm) - M6 - 2D PDF - 2D DXF - 3D STP - €5,64 50
29.0- 31.0 - 1.13- 1.25 - 18.0(0.70) - 5 - 03013673 - 106 lbf-in (12 Nm) - M7- 2D PDF - 2D DXF - 3D STP - €6,54 50
31.0- 34.0 - 1.25- 1.31 - 18.0(0.70) - 5 - 03013681 - 106 lbf-in (12 Nm) - M7- 2D PDF - 2D DXF - 3D STP - €6,63 50
34.0- 37.0 - 1.31- 1.44 - 18.0(0.70) - 5 - 03013690 - 106 lbf-in (12 Nm) - M7- 2D PDF - 2D DXF - 3D STP - €6,80 0
37.0- 40.0 - 1.44- 1.56 - 18.0(0.70) - 5 - 03013702 - 106 lbf-in (12 Nm) - M7- 2D PDF - 2D DXF - 3D STP - €6,89 50
40.0- 43.0 - 1.56- 1.69 - 18.0(0.70) - 5 - 03013710 - 106 lbf-in (12 Nm) - M7- 2D PDF - 2D DXF - 3D STP - €6,98 0
43.0- 47.0 - 1.69- 1.88 - 18.0(0.70) - 5 - 03013729 - 106 lbf-in (12 Nm) - M7- 2D PDF - 2D DXF - 3D STP - €8,81 50
47.0- 51.0 - 1.88- 2.00 - 18.0(0.70) - 5 - 03013737 - 141 lbf-in (16 Nm)- M7- 2D PDF - 2D DXF - 3D STP - €8,87 0
51.0- 55.0 - 2.00- 2.19 - 18.0(0.70) - 5 - 03013745 - 141 lbf-in (16 Nm)- M7- 2D PDF - 2D DXF - 3D STP - €9,08 25
55.0- 59.0 - 2.19- 2.31 - 18.0(0.70) - 5 - 03013753 - 141 lbf-in (16 Nm)- M7- 2D PDF - 2D DXF - 3D STP - €9,24 0
59.0- 63.0 - 2.94- 2.50 - 18.0(0.70) - 5 - 03013761 - 141 lbf-in (16 Nm)- M7- 2D PDF - 2D DXF - 3D STP - €9,32 25
63.0- 68.0 - 2.50- 2.69 - 18.0(0.70) - 5 - 03013770 - 141 lbf-in (16 Nm)- M7- 2D PDF - 2D DXF - 3D STP - €9,42 25
68.0- 73.0 - 2.69- 2.88 - 25.0(1.0) - 5 - 03013788 - 265 lbf-in (30 Nm)- M8- 2D PDF - 2D DXF - 3D STP - €13,27 25
73.0- 79.0 - 2.88- 3.13 - 25.0(1.0) - 5 - 03013796 - 265 lbf-in (30 Nm)- M8- 2D PDF - 2D DXF - 3D STP - €13,71 25
79.0- 85.0 - 3.13- 3.38 - 25.0(1.0) - 5 - 03013809 - 265 lbf-in (30 Nm)- M8- 2D PDF - 2D DXF - 3D STP - €13,98 25
85.0- 91.0 - 3.38- 3.56 - 25.0(1.0) - 5 - 03013817 - 265 lbf-in (30 Nm)- M8- 2D PDF - 2D DXF - 3D STP - €14,31 25
91.0- 97.0 - 3.56- 3.81 - 25.0(1.0) - 5 - 03013825 - 265 lbf-in (30 Nm)- M8- 2D PDF - 2D DXF - 3D STP - €14,60 25
97.0- 104.0 - 3.81- 4.13 - 25.0(1.0) - 5 - 03013833 - 265 lbf-in (30 Nm)- M8- 2D PDF - 2D DXF - 3D STP - €14,93 25
104.0- 112.0 - 4.13- 4.44 - 25.0(1.0) - 5 - 03013841 - 265 lbf-in (30 Nm)- M8- 2D PDF - 2D DXF - 3D STP - €15,27 25
112.0- 121.0 - 4.44- 4.75 - 25.0(1.0) - 5 - 03013850 - 265 lbf-in (30 Nm)- M8- 2D PDF - 2D DXF - 3D STP - €15,55 0
121.0- 130.0 - 4.75- 5.13 - 25.0(1.0) - 5 - 03013868 - 265 lbf-in (30 Nm)- M8- 2D PDF - 2D DXF - 3D STP - €15,84 100
130.0- 140.0 - 5.13- 5.50 - 28.0(1.25) - 5 - 03013876 - 398 lbf-in (45 Nm)- M10- 2D PDF - 2D DXF - 3D STP - €22,19 10
140.0- 150.0 - 5.50- 5.88 - 28.0(1.25) - 5 - 03013884 - 398 lbf-in (45 Nm)- M10- 2D PDF - 2D DXF - 3D STP - €22,64 20
150.0- 162.0 - 5.88- 6.38 - 28.0(1.25) - 5 - 03013892 - 398 lbf-in (45 Nm)- M10- 2D PDF - 2D DXF - 3D STP - €23,18 10
162.0- 174.0 - 6.38- 6.88 - 28.0(1.25) - 5 - 03013905 - 398 lbf-in (45 Nm)- M10- 2D PDF - 2D DXF - 3D STP - €23,46 10
174.0- 187.0 - 6.88- 7.38 - 28.0(1.25) - 5 - 03013913 - 398 lbf-in (45 Nm)- M10- 2D PDF - 2D DXF - 3D STP - €23,83 0
187.0- 200.0 - 7.38- 7.88 - 28.0(1.25) - 5 - 03013921 - 398 lbf-in (45 Nm)- M10- 2D PDF - 2D DXF - 3D STP - €24,27 0
200.0- 213.0 - 7.88- 8.38 - 28.0(1.25) - 5 - 03013930 - 398 lbf-in (45 Nm)- M10- 2D PDF - 2D DXF - 3D STP - €24,64 10
213.0- 226.0 - 8.38- 8.88 - 28.0(1.25) - 5 - 03013948 - 398 lbf-in (45 Nm)- M10- 2D PDF - 2D DXF - 3D STP - €24,91 10
226.0- 239.0 - 8.88- 9.44 - 28.0(1.25) - 5 - 03013956 - 398 lbf-in (45 Nm)- M10- 2D PDF - 2D DXF - 3D STP - €25,37 10
239.0- 252.0 - 9.44- 10.00 - 28.0(1.25) - 5 - 03013964 - 398 lbf-in (45 Nm)- M10- 2D PDF - 2D DXF - 3D STP - €25,72 50
252.0- 265.0 - 10.00- 10.44 - 28.0(1.25) - 5 - 03013971 - 398 lbf-in (45 Nm)- M10- 2D PDF - 2D DXF - 3D STP - €33,65 10
265.0- 278.0 - 10.44- 11.00 - 28.0(1.25) - 5 - 03013981 - 398 lbf-in (45 Nm)- M10- 2D PDF - 2D DXF - 3D STP - €36,18 10
278.0- 291.0 - 11.00- 11.44 - 28.0(1.25) - 5 - 03013982 - 398 lbf-in (45 Nm)- M10- 2D PDF - 2D DXF - 3D STP - €38,89 0
291.0- 304.0 - 11.44- 12.00 - 28.0(1.25) - 5 - 03013983 - 398 lbf-in (45 Nm)- M10- 2D PDF - 2D DXF - 3D STP - €41,81 20
304.0- 317.0 - 12.00- 12.50 - 28.0(1.25) - 5 - 03013984 - 398 lbf-in (45 Nm)- M10- 2D PDF - 2D DXF - 3D STP - €44,94 10
317.0- 330.0 - 12.50- 13.00 - 28.0(1.25) - 5 - 03013985 - 398 lbf-in (45 Nm)- M10- 2D PDF - 2D DXF - 3D STP - €48,54 0
330.0- 343.0 - 13.00- 13.50 - 28.0(1.25) - 5 - 03013986 - 398 lbf-in (45 Nm)- M10- 2D PDF - 2D DXF - 3D STP - €52,42 0
343.0- 356.0 - 13.50- 14.00 - 28.0(1.25) - 5 - 03013991 - 398 lbf-in (45 Nm)- M10- - - - €56,61 0
356.0- 369.0 - 14.00- 14.50 - 28.0(1.25) - 5 - 03013992 - 398 lbf-in (45 Nm)- M10- 2D PDF - 2D DXF - 3D STP - €61,14 0
369.0- 382.0 - 14.50- 15.00 - 28.0(1.25) - 5 - 03013993 - 398 lbf-in (45 Nm)- M10- 2D PDF - 2D DXF - 3D STP - €66,03 0
382.0- 395.0 - 15.00- 15.56 - 28.0(1.25) - 5 - 03013994 - 398 lbf-in (45 Nm)- M10- 2D PDF - 2D DXF - 3D STP - €71,32 10
395.0- 408.0 - 15.56- 16.00 - 28.0(1.25) - 5 - 3019500 - 398 lbf-in (45 Nm)- M10- 2D PDF - 2D DXF - 3D STP - €77,02 0

Popis

Svorka Supra W5 plně vyhovuje směrnici RoHs EU 20032/95/EC. Šroub z nerezové oceli spolu s pojistnou maticí a distančním systémem umožňují upínání i těch nejnáročnějších hadicových sestav. Supra W5 je celonerezová svorka, navržená pro mořské prostředí, kde je zásadní vysoká odolnost proti korozi.

Díky svému revolučnímu otočnému můstku lze svorku Supra W4 namontovat i v těch nejméně přístupných aplikacích, aniž by bylo nutné demontovat hadici. Lze ji otevřít a znovu upevnit na místě, aniž by se uvolnily jakékoli jiné části svorky, což výrazně usnadňuje montáž.

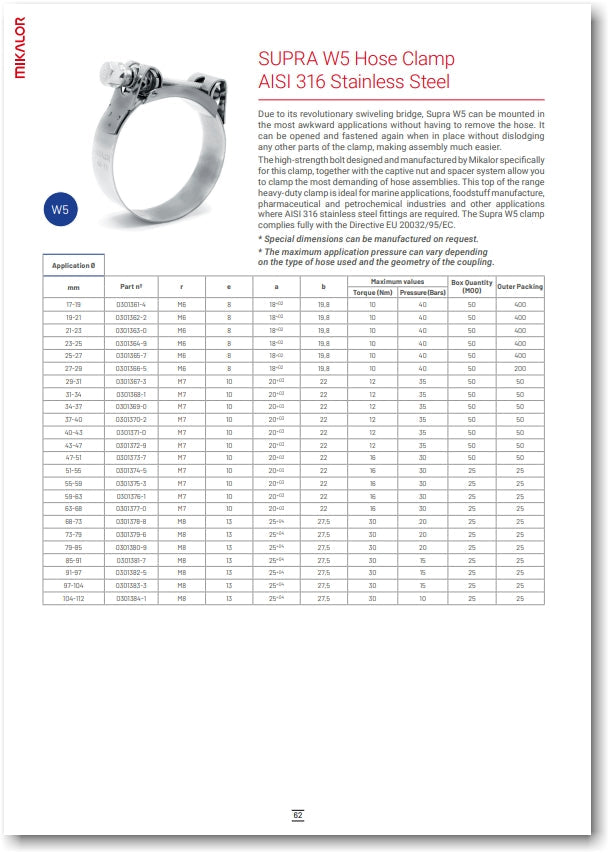

Technický list výrobku

Stáhnout

Specifikace

Výrobce Mikalor
HCL č. dílu BBC-X-SUPRA-W5
Série Mikalor SUPRA W5
Odolnost proti korozi Vynikající
Specifikace korozní odolnosti 1000 hodin v solné mlze (ASTM B-117)
Šířka hadicové spony mm/palec 18.0mm (0.71in)20.0mm (0.79in)25.0mm (0.98in)28.0mm (1.10in)
Typ pásku Páska s vložkou
Materiál pásky W5 Nerezová ocel 316
Typ šroubu Šestihranná matice
Materiál šroubu W5 Nerezová ocel 316
Povrchová úprava Nerezová ocel
Barva Stříbrná
Max. utahovací rychlost ot./min. 540 +/-5
Specifikace 1 Směrnice EU 2002/95/EC
Země výroby Španělsko
Celní kód 7326 90 92
Nebezpečné zboží Ne
Vyhovuje RoHS Ano

Nepoddajná pevnost a maximální odolnost proti korozi v mořském prostředí: Těžká hadicová spona Mikalor SUPRA – kompletně z nerezové oceli 316 (námořní) (17,0-408,0 mm)

Navržena pro nejnáročnější mořské prostředí a aplikace, těžká hadicová spona Mikalor SUPRA poskytuje výjimečnou upínací sílu a maximální odolnost proti korozi. Vyrobena kompletně z prémiové nerezové oceli 316, včetně pásku a šroubu, je tato spona speciálně navržena tak, aby odolala korozivním účinkům slané vody a extrémním podmínkám. Zajišťuje bezpečné, nepropustné utěsnění v širokém rozsahu velikostí od 17,0 mm do 408,0 mm, spona SUPRA námořní kvality nabízí neochvějnou spolehlivost pro kritická spojení na lodích, jachtách a pobřežních instalacích.

Proč zvolit těžkou hadicovou sponu Mikalor SUPRA – kompletně z nerezové oceli 316 (námořní)?

  • Extrémní upínací síla: Robustní systém šroubu a čepu, v kombinaci se silným páskem, poskytuje výrazně vyšší upínací sílu než standardní hadicové spony.
  • Robustní konstrukce: Navrženo tak, aby odolalo vysokým tlakům, vibracím a náročným provozním podmínkám v mořském prostředí.
  • Kompletně z nerezové oceli 316: Nabízí nejvyšší úroveň odolnosti proti korozi, speciálně formulovanou tak, aby odolala drsným účinkům slané vody, což ji činí ideální pro všechny námořní aplikace.
  • Široký rozsah velikostí pro velké průměry: Pokrývá široký rozsah od 17,0 mm do 408,0 mm, ideální pro velké hadice, potrubí a trubky používané v námořních systémech.
  • Robustní systém šroubu a čepu: Umožňuje aplikaci vysokého utahovacího momentu a rovnoměrné rozložení tlaku pro vynikající utěsnění.
  • Zkosené hrany pásku: Zabraňují poškození hadice a zajišťují bezpečné a trvanlivé uchycení bez řezání nebo odírání.
  • Speciálně navrženo pro námořní použití: Složení z nerezové oceli 316 zajišťuje dlouhotrvající výkon a zabraňuje předčasnému selhání v důsledku koroze slanou vodou.
  • Ověřená kvalita Mikalor: Globálně uznávaný lídr v oblasti vysoce výkonných upínacích a upevňovacích řešení.

Ideální pro:

  • Námořní výfukové systémy (mokré výfuky)
  • Námořní chladicí systémy (sání surové vody, chlazení motoru)
  • Námořní palivová potrubí
  • Hadice k drenážním čerpadlům
  • Jakékoli kritické hadicové nebo potrubní spojení na lodích, jachtách a pobřežních plošinách vystavených slané vodě.

Zažijte bezkonkurenční upínací sílu a maximální
ochranu proti korozi v námořním prostředí:

Hadicová spona Mikalor SUPRA Heavy-Duty z kompletní nerezové oceli 316
představuje definitivní řešení pro zajištění velkoprůměrových a vysokotlakých spojení v nejnáročnějších námořních prostředích. Její robustní konstrukce a výkonný upínací mechanismus zajišťují těsné spojení i v extrémních provozních podmínkách. Kompletní konstrukce z nerezové oceli 316 poskytuje bezkonkurenční odolnost vůči korozivním účinkům
slané vody, zaručuje dlouhodobý výkon a předchází nákladným poruchám. Důvěřujte sponě Mikalor SUPRA Marine-Grade, která zajistí nekompromisní upínací sílu a maximální spolehlivost pro vaše nejkritičtější námořní systémy.


Klíčové vlastnosti:

  • Materiál: Kompletní nerezová ocel 316 (páska, šroub a čepy)
  • Typ: Vysoce zatížitelná hadicová spona (námořní provedení)
  • Šířka pásky: Vysoce zatížitelná (konkrétní šířka se může mírně lišit v závislosti na rozsahu velikostí)
  • Rozsah velikostí: 17,0 mm-408,0 mm
  • Extrémní upínací síla pro náročné aplikace
  • Robustní a odolná konstrukce
  • Maximální odolnost proti korozi v námořním prostředí (kompletní nerezová ocel 316)
  • Zkosené hrany pásky pro ochranu hadic

Pro absolutně nejlepší upínací sílu pro vysoké zatížení a maximální odolnost proti korozi v námořním prostředí u velkoprůměrových spojení zvolte hadicovou sponu Mikalor SUPRA Heavy-Duty z kompletní nerezové oceli 316 (námořní). Zajistěte integritu a dlouhou životnost vašich nejkritičtějších námořních systémů – objednejte si ji ještě dnes!
