Mikalor | ASFA Schneckenantrieb Schlauchschellen mit hohem DrehmomentSchlauchschellen 16 mm breit | W3 | 430SS-Band und 304SS-Schraube

Mikalor | ASFA Schneckenantrieb Schlauchschellen mit hohem DrehmomentSchlauchschellen 16 mm breit | W3 | 430SS-Band und 304SS-Schraube

MIK-HT-16-W3-25

69,18 Kč
69,18 Kč
Verkauf Ausverkauft

25 auf Lager
Alle Details anzeigen

Benötigen Sie Beratung? Wenden Sie sich an unser kompetentes Kundensupport-Team.

Anruf

TBC-
Montag bis Freitag von 8 bis 16 Uhr

E-Mail

sales@hcl-clamping.eu
Scroll
Klemmdurchmesser mm ?

Klemmdurchmesser mm: Die erforderliche metrische Größe für einen sicheren Sitz, die den Außendurchmesser (in mm) des Bauteils angibt, das die Klemme halten soll.
Klemmdurchmesser ?

Klemmdurchmesser innen: Der minimale bis maximale Innendurchmesser (in Zoll), den die Klemme sicher umschließen kann, wodurch ihr nutzbarer Größenbereich definiert wird.
Band Width ?

Bandbreite: Das Maß des Bandes oder Riemens der Klemme, das dessen Breite (oft in mm oder Zoll) und die von ihm abgedeckte Fläche angibt.
HCL-Teilenummer ?

HCL/ PN: Die eindeutige Identifikationsnummer, die einem Teil von HCL zugewiesen wird.
MFG-Teilenummer ?

MFG P/N: Die eindeutige Identifikationsnummer, die einem Teil vom Hersteller zugewiesen wird.
Maximales Drehmoment ?

Maximales Drehmoment (Nm): Die maximale Dreh- oder Torsionskraft, gemessen in Newtonmetern
Maximaler Druck ?

Maximaler Druck (bar): Der maximale Druck, für den ein System oder eine Komponente ausgelegt ist.
Korrosionsbeständigkeit ?

Korrosionsbeständigkeit: Bezieht sich auf die Fähigkeit eines Materials, einer Verschlechterung oder Beschädigung durch chemische Reaktionen mit seiner Umgebung, wie beispielsweise Rostbildung, zu widerstehen.
Preis ?

Preis: Die Kosten pro Einheit

Aktie ?

Lagerbestand: verfügbare Produkte, die gekauft werden können

Bestellmenge ?

Bestellmenge: Die Gesamtzahl der Einheiten, die Sie bestellen möchten

25.0- 45.0 - 0.98- 1.77 - 16.0(0.63) - 25 - 03066001 - 12 Nm - 55 Balken - Gut - 69,18 Kč 25
32.0- 54.0 - 1.26- 2.13 - 16.0(0.63) - 32 - 03066002 - 12 Nm - 50 Balken - Gut - 71,66 Kč 50
45,0 mm – 67,0 mm – 1.77- 2.64 - 16.0(0.63) - 45 - 03066003 - 12 Nm - 45 Balken - Gut - 75,63 Kč 50
57,0 mm – 79,0 mm - 2.24- 3.11 - 16.0(0.63) - 57 - 03066004 - 12 Nm - 40 Balken - Gut - 79,10 Kč 25
70.0- 92.0 - 2.76- 3.62 - 16.0(0.63) - 70 - 03066005 - 12 Nm - 30 Balken - Gut - 82,82 Kč 25
83.0- 105.0 - 3.27- 4.13 - 16.0(0.63) - 83 - 03066006 - 12 Nm - 20 Balken - Gut - 86,54 Kč 15
95.0- 118.0 - 3.74- 4.65 - 16.0(0.63) - 95 - 03066007 - 12 Nm - 17 Balken - Gut - 90,50 Kč 15
108.0- 130.0 - 4.25- 5.12 - 16.0(0.63) - 108 - 03066008 - 12 Nm - 14 Balken - Gut - 93,98 Kč 25
121.0- 143.0 - 4.76- 5.63 - 16.0(0.63) - 121 - 03066009 - 12 Nm - 11 Balken - Gut - 97,94 Kč 25
133.0- 156.0 - 5.24- 6.14 - 16.0(0.63) - 133 - 03066010 - 12 Nm - 8 Balken - Gut - 101,66 Kč 15
146.0- 168.0 - 5.75- 6.61 - 16.0(0.63) - 146 - 03066011 - 12 Nm - 6 Balken - Gut - 105,13 Kč 15
159.0- 181.0 - 6.26- 7.13 - 16.0(0.63) - 159 - 03066012 - 12 Nm - 5 Balken - Gut - 108,85 Kč 15
172.0- 194.0 - 6.77- 7.64 - 16.0(0.63) - 172 - 03066013 - 12 Nm - 4 Balken - Gut - 112,82 Kč 15
184.0- 206.0 - 7.24- 8.11 - 16.0(0.63) - 184 - 03066014 - 12 Nm - 3 Balken - Gut - 116,29 Kč 15

Beschreibung

Mikalor-Hochdrehmomentklemmen wurden entwickelt, um maximale Leistung in den anspruchsvollsten Anwendungen zu gewährleisten. Dank der Verwendung einer M8 und der Wahl einer Bandbreite von 16 mm können Drehmomentwerte angewendet werden, die weit über denen der Standard-ASFA-Reihe liegen, wodurch eine perfekte Leistung in Hochdruckanwendungen gewährleistet ist.

Die Hochdrehmomentklemme ist aufgrund ihrer hervorragenden Leistung besonders in Industrie- und Automobilanwendungen beliebt. Diese Klemme wird vollständig aus AISI 304 Edelstahl hergestellt Edelstahl ist besonders für den Einsatz in korrosiven Umgebungen und in der Lebensmittelindustrie geeignet.

* Der maximale Anwendungsdruck kann je nach Art des verwendeten Schlauchs und der Geometrie der Kupplung variieren.

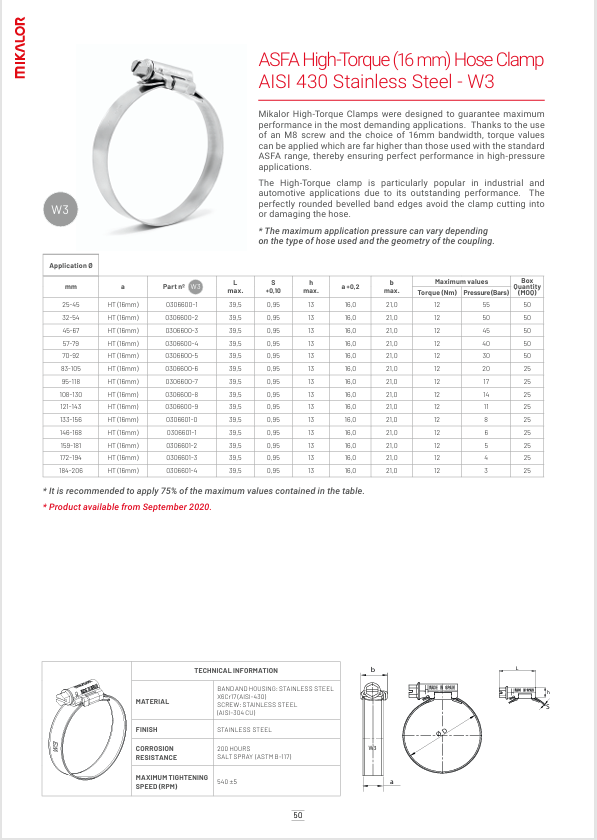

Produktdatenblatt

Herunterladen

Spezifikation

Hergestellt von Mikalor
HCL-Teilenummer MIK-HT-16-W3-X
Serie ASFA Hochdrehmoment W3
Korrosionsbeständigkeit Gut
Korrosionsspezifikation 200 Stunden Salznebel (ASTM B-117)
Schlauchschelle mm/in 16.0(0.63)
Bandstil Geprägtes Band
Bandmaterial W3 430 Edelstahl
Bolzen-/Schraubentyp Sechskant mit Schlitz
Material der Schrauben/Bolzen W4 Edelstahl
Schraube/Schraubengröße 8,0 mm (0,31 Zoll) A/F
Fertigstellen Edelstahl
Farbe Silber
Maximale Spannungsgeschwindigkeit U/min 540 ±5
Herstellungsland Spanien
Zolltarifnummer 7326 90 92
Gefahrgut Nein
RoHS-konform Ja
