Mikalor | SupraSchlauchschelle Bolt & Barrel | W2 430 Edelstahl

Mikalor | SupraSchlauchschelle Bolt & Barrel | W2 430 Edelstahl

BBC-17-SUPRA-W2

45,62 Kč
45,62 Kč
Verkauf Ausverkauft

50 in stock
Alle Details anzeigen

Benötigen Sie Beratung? Wenden Sie sich an unser kompetentes Kundensupport-Team.

Anruf

TBC-
Montag bis Freitag von 8 bis 16 Uhr

E-Mail

sales@hcl-clamping.eu
Scroll
Klemmdurchmesser mm ?

Klemmdurchmesser mm: Die erforderliche metrische Größe für einen sicheren Sitz, die den Außendurchmesser (in mm) des Bauteils angibt, das die Klemme halten soll.
Klemmdurchmesser ?

Klemmdurchmesser innen: Der minimale bis maximale Innendurchmesser (in Zoll), den die Klemme sicher umschließen kann, wodurch ihr nutzbarer Größenbereich definiert wird.
Bandbreite ?

Bandbreite: Das Maß des Bandes oder Riemens der Klemme, das dessen Breite (oft in mm oder Zoll) und die von ihm abgedeckte Fläche angibt.
HCL-Teilenummer ?

HCL/ PN: Die eindeutige Identifikationsnummer, die einem Teil von HCL zugewiesen wird.
MFG-Teilenummer ?

MFG P/N: Die eindeutige Identifikationsnummer, die einem Teil vom Hersteller zugewiesen wird.
Maximales Drehmoment ?

Maximales Drehmoment (Nm): Die maximale Dreh- oder Torsionskraft, gemessen in Newtonmetern
Schraubengröße
2D-PDF ?

2D-PDF: Ein Standard-Dokumentformat, das zweidimensionale Zeichnungen enthält.
2D-DXF ?

2D DXF: Ein Standarddateiformat für den Austausch von zweidimensionalen CAD-Zeichnungen (Computer-Aided Design) zwischen verschiedenen Softwareprogrammen.
3D-STP ?

3D STEP: Ein Standarddateiformat, das zum Austausch dreidimensionaler Produktmodelldaten zwischen verschiedenen CAD-Softwareprogrammen verwendet wird.
Preis ?

Preis: Die Kosten pro Einheit

Aktie ?

Lagerbestand: verfügbare Produkte, die gekauft werden können

Bestellmenge ?

Bestellmenge: Die Gesamtzahl der Einheiten, die Sie bestellen möchten

17,0 mm – 19,0 mm – 0,69 Zoll – 0,75 Zoll - 18,0 mm (0,70 Zoll) - W2 - 03019012 - 89 lbf-in (10 Nm) - M6 - 2D-PDF - 2D-DXF - 3D-STP - 45,62 Kč 50
19,0 mm – 21,0 mm – 0,75 Zoll – 0,81 Zoll - 18,0 mm (0,70 Zoll) - W2 - 03019020 - 89 lbf-in (10 Nm) - M6 - 2D-PDF - 2D-DXF - 3D-STP - 46,12 Kč 100
21,0 mm – 23,0 mm – 0,81 Zoll – 0,88 Zoll - 18,0 mm (0,70 Zoll) - W2 - 03019039 - 89 lbf-in (10 Nm) - M6 - 2D-PDF - 2D-DXF - 3D-STP - 46,62 Kč 0
23,0 mm – 25,0 mm - 0,88 Zoll – 1,00 Zoll - 18,0 mm (0,70 Zoll) - W2 - 03019047 – 89 lbf-in (10 Nm) - M6 - 2D-PDF - 2D-DXF - 3D-STP - 47,11 Kč 0
25,0 mm – 27,0 mm – 1,00 Zoll – 1,06 Zoll - 18,0 mm (0,70 Zoll) - W2 - 03019055 – 89 lbf-in (10 Nm) - M6 - 2D-PDF - 2D-DXF - 3D-STP - 47,61 Kč 100
27,0 mm – 29,0 mm - 1,06 Zoll – 1,13 Zoll - 18,0 mm (0,70 Zoll) - W2 - 03019063 - 89 lbf-in (10 Nm) - M6 - 2D-PDF - 2D-DXF - 3D-STP - 48,10 Kč 100
29,0 mm – 31,0 mm - 1,13 Zoll – 1,25 Zoll - 20,0 mm (0,81 Zoll) - W2 - 03019071 - 106 lbf-in (12 Nm) - M7 - 2D-PDF - 2D-DXF - 3D-STP - 56,29 Kč 500
31,0 mm – 34,0 mm - 1,25 Zoll – 1,31 Zoll - 20,0 mm (0,81 Zoll) - W2 - 03019080 - 106 lbf-in (12 Nm) - M7 - 2D-PDF - 2D-DXF - 3D-STP - 58,02 Kč 50
34,0 mm – 37,0 mm - 3,3 cm – 3,7 cm - 20,0 mm (0,81 Zoll) - W2 - 03019098 - 106 lbf-in (12 Nm) - M7 - 2D-PDF - 2D-DXF - 3D-STP - 60,75 Kč 100
37,0 mm – 40,0 mm - 1,44 Zoll – 1,56 Zoll - 20,0 mm (0,81 Zoll) - W2 - 03019100 - 106 lbf-in (12 Nm) - M7 - 2D-PDF - 2D-DXF - 3D-STP - 61,25 Kč 0
40,0 mm – 43,0 mm – 1,56 Zoll – 1,69 Zoll - 20,0 mm (0,81 Zoll) - W2 - 03019119 - 106 lbf-in (12 Nm) - M7 - 2D-PDF - 2D-DXF - 3D-STP - 61,74 Kč 100
43,0 mm – 47,0 mm - 1,69 Zoll – 1,88 Zoll - 20,0 mm (0,81 Zoll) - W2 - 03019127 - 106 lbf-in (12 Nm) - M7 - 2D-PDF - 2D-DXF - 3D-STP - 79,10 Kč 100
47,0 mm – 51,0 mm - 1,88 Zoll – 2,00 Zoll - 20,0 mm (0,81 Zoll) - W2 - 03019135 – 141 lbf-in (16 Nm) - M7 - 2D-PDF - 2D-DXF - 3D-STP - 81,83 Kč 100
51,0 mm – 55,0 mm – 2,00 Zoll – 2,19 Zoll - 20,0 mm (0,81 Zoll) - W2 - 03019143 – 141 lbf-in (16 Nm) - M7 - 2D-PDF - 2D-DXF - 3D-STP - 83,56 Kč 100
55,0 mm – 59,0 mm – 5,5 cm – 5,8 cm - 20,0 mm (0,81 Zoll) - W2 - 03019151 - 141 lbf-in (16 Nm) - M7 - 2D-PDF - 2D-DXF - 3D-STP - 85,55 Kč 75
59,0 mm – 63,0 mm - 2,94 Zoll – 2,50 Zoll - 20,0 mm (0,81 Zoll) - W2 - 03019160 - 141 lbf-in (16 Nm) - M7 - 2D-PDF - 2D-DXF - 3D-STP - 86,29 Kč 100
63,0 mm – 68,0 mm - 2,50 Zoll – 2,69 Zoll - 20,0 mm (0,81 Zoll) - W2 - 03019178 - 141 lbf-in (16 Nm) - M7 - 2D-PDF - 2D-DXF - 3D-STP - 88,27 Kč 50
68,0 mm – 73,0 mm - 2,69 Zoll – 2,88 Zoll - 25,0 mm (1,0 Zoll) - W2 - 03019186 - 265 lbf-in (30 Nm) - M8 – 2D-PDF - 2D-DXF - 3D-STP - 118,28 Kč 100
73,0 mm – 79,0 mm - 2,88 Zoll – 3,13 Zoll - 25,0 mm (1,0 Zoll) - W2 - 03019194 – 265 lbf-in (30 Nm) - M8 – 2D-PDF - 2D-DXF - 3D-STP - 121,25 Kč 100
79,0 mm – 85,0 mm - 3,13 Zoll – 3,38 Zoll - 25,0 mm (1,0 Zoll) - W2 - 03019207 - 265 lbf-in (30 Nm) - M8 – 2D-PDF - 2D-DXF - 3D-STP - 124,23 Kč 50
85,0 mm – 91,0 mm - 3,38 Zoll – 3,56 Zoll - 25,0 mm (1,0 Zoll) - W2 - 03019215 - 265 lbf-in (30 Nm) - M8 – 2D-PDF - 2D-DXF - 3D-STP - 127,45 Kč 50
91,0 mm – 97,0 mm - 3,56 Zoll – 3,81 Zoll - 25,0 mm (1,0 Zoll) - W2 - 03019223 - 265 lbf-in (30 Nm) - M8 – 2D-PDF - 2D-DXF - 3D-STP - 130,43 Kč 50
97,0 mm – 104,0 mm – 3,81 Zoll – 4,13 Zoll - 25,0 mm (1,0 Zoll) - W2 - 03019231 – 265 lbf-in (30 Nm) - M8 – 2D-PDF - 2D-DXF - 3D-STP - 132,41 Kč 50
104,0 mm – 112,0 mm - 4,13 Zoll – 4,44 Zoll - 25,0 mm (1,0 Zoll) - W2 - 03019240 – 265 lbf-in (30 Nm) - M8 – 2D-PDF - 2D-DXF - 3D-STP - 141,58 Kč 100
112,0 mm – 121,0 mm - 4,44 Zoll – 4,75 Zoll - 25,0 mm (1,0 Zoll) - W2 - 03019258 - 265 lbf-in (30 Nm) - M8 – 2D-PDF - 2D-DXF - 3D-STP - 145,30 Kč 25
121,0 mm – 130,0 mm – 4,75 Zoll – 5,13 Zoll - 25,0 mm (1,0 Zoll) - W2 - 03019266 - 265 lbf-in (30 Nm) - M8 – 2D-PDF - 2D-DXF - 3D-STP - 149,27 Kč 100
130,0 mm – 140,0 mm – 5,13 Zoll – 5,50 Zoll - 28,0 mm (1,25 Zoll) - W2 - 03019274 – 398 lbf-in (45 Nm) - M10 - 2D-PDF - 2D-DXF - 3D-STP - 208,78 Kč 70
140,0 mm – 150,0 mm - 5,50 Zoll – 5,88 Zoll - 28,0 mm (1,25 Zoll) - W2 - 03019282 – 398 lbf-in (45 Nm) - M10 - 2D-PDF - 2D-DXF - 3D-STP - 213,74 Kč 20
150,0 mm – 162,0 mm - 5,88 Zoll – 6,38 Zoll - 28,0 mm (1,25 Zoll) - W2 - 03019290 – 398 lbf-in (45 Nm) - M10 - 2D-PDF - 2D-DXF - 3D-STP - 218,95 Kč 150
162,0 mm – 174,0 mm - 6,38 Zoll – 6,88 Zoll - 28,0 mm (1,25 Zoll) - W2 - 03019303 - 398 lbf-in (45 Nm) - M10 - 2D-PDF - 2D-DXF - 3D-STP - 218,95 Kč 50
174,0 mm – 187,0 mm - 6,88 Zoll – 7,38 Zoll - 28,0 mm (1,25 Zoll) - W2 - 03019311 - 398 lbf-in (45 Nm) - M10 - 2D-PDF - 2D-DXF - 3D-STP - 229,86 Kč 50
187,0 mm – 200,0 mm - 7,38 Zoll – 7,88 Zoll - 28,0 mm (1,25 Zoll) - W2 - 03019320 - 398 lbf-in (45 Nm) - M10 - 2D-PDF - 2D-DXF - 3D-STP - 235,56 Kč 20
200,0 mm – 213,0 mm - 7,88 Zoll – 8,38 Zoll - 28,0 mm (1,25 Zoll) - W2 - 03019338 - 398 lbf-in (45 Nm) - M10 - 2D-PDF - 2D-DXF - 3D-STP - 241,26 Kč 0
213,0 mm – 226,0 mm - 21,3 cm – 22,5 cm - 28,0 mm (1,25 Zoll) - W2 - 03019346 – 398 lbf-in (45 Nm) - M10 - 2D-PDF - 2D-DXF - 3D-STP - 246,97 Kč 20
226,0 mm – 239,0 mm - 8,88 Zoll – 9,44 Zoll - 28,0 mm (1,25 Zoll) - W2 - 03019354 - 398 lbf-in (45 Nm) - M10 - 2D-PDF - 2D-DXF - 3D-STP - 252,92 Kč 20
239,0 mm – 252,0 mm - 9,44 Zoll – 10,00 Zoll - 28,0 mm (1,25 Zoll) - W2 - 03019362 – 398 lbf-in (45 Nm) - M10 - 2D-PDF - 2D-DXF - 3D-STP - 258,37 Kč 20
252,0 mm – 265,0 mm - 10,00 Zoll – 10,44 Zoll - 28,0 mm (1,25 Zoll) - W2 - 03019370 - 398 lbf-in (45 Nm) - M10 - 2D-PDF - 2D-DXF - 3D-STP - 299,04 Kč 20
265,0 mm – 278,0 mm - 10,44 Zoll – 11,00 Zoll - 28,0 mm (1,25 Zoll) - W2 - 03019477 - 398 lbf-in (45 Nm) - M10 - 2D-PDF - 2D-DXF - 3D-STP - 317,14 Kč 10
278,0 mm – 291,0 mm - 11,00 Zoll – 11,44 Zoll - 28,0 mm (1,25 Zoll) - W2 - 03019392 – 398 lbf-in (45 Nm) - M10 - 2D-PDF - 2D-DXF - 3D-STP - 335,98 Kč 20
291,0 mm – 304,0 mm - 11,44 Zoll – 12,00 Zoll - 28,0 mm (1,25 Zoll) - W2 - 03019403 – 398 lbf-in (45 Nm) - M10 - 2D-PDF - 2D-DXF - 3D-STP - 356,32 Kč 10
304,0 mm – 317,0 mm - 30,5 cm – 31,7 cm - 28,0 mm (1,25 Zoll) - W2 - 03019411 – 398 lbf-in (45 Nm) - M10 - 2D-PDF - 2D-DXF - 3D-STP - 377,64 Kč 20
317,0 mm – 330,0 mm - 12,50 Zoll – 13,00 Zoll - 28,0 mm (1,25 Zoll) - W2 - 03019485 - 398 lbf-in (45 Nm) - M10 - 2D-PDF - 2D-DXF - 3D-STP - 402,19 Kč 50
330,0 mm – 343,0 mm – 13,00 Zoll – 13,50 Zoll - 28,0 mm (1,25 Zoll) - W2 - 03019422 - 398 lbf-in (45 Nm) - M10 - 2D-PDF - 2D-DXF - 3D-STP - 428,22 Kč 30
343,0 mm – 356,0 mm - 13,50 Zoll – 14,00 Zoll - 28,0 mm (1,25 Zoll) - W2 - 03019433 - 398 lbf-in (45 Nm) - M10 - - - - 458,23 Kč 0
356,0 mm – 369,0 mm – 14,00 Zoll – 14,50 Zoll - 28,0 mm (1,25 Zoll) - W2 - 03019444 - 398 lbf-in (45 Nm) - M10 - 2D-PDF - 2D-DXF - 3D-STP - 490,21 Kč 0
369,0 mm – 382,0 mm - 14,50 Zoll – 15,00 Zoll - 28,0 mm (1,25 Zoll) - W2 - 03019455 - 398 lbf-in (45 Nm) - M10 - 2D-PDF - 2D-DXF - 3D-STP - 524,68 Kč 0
382,0 mm – 395,0 mm - 15,00 Zoll – 15,56 Zoll - 28,0 mm (1,25 Zoll) - W2 - 03019499 - 398 lbf-in (45 Nm) - M10 - 2D-PDF - 2D-DXF - 3D-STP - 561,38 Kč 20
395,0 mm – 408,0 mm – 15,56 Zoll – 16,00 Zoll - 28,0 mm (1,25 Zoll) - W2 - 03019500 - 398 lbf-in (45 Nm) - M10 - 2D-PDF - 2D-DXF - 3D-STP - 600,55 Kč 10

Beschreibung

Die Supra-Reihe ist die natürliche Weiterentwicklung der W1 . Dank ihrer revolutionären Schwenkbrücke kann Supra auch in den schwierigsten Anwendungsfällen montiert werden, ohne dass der Schlauch entfernt werden muss. Sie kann geöffnet und wieder befestigt werden, ohne dass andere Teile der Klemme gelöst werden müssen, was die Montage erheblich vereinfacht. Dank der abgeschrägten Kanten wird der Schlauch vor Beschädigungen geschützt.

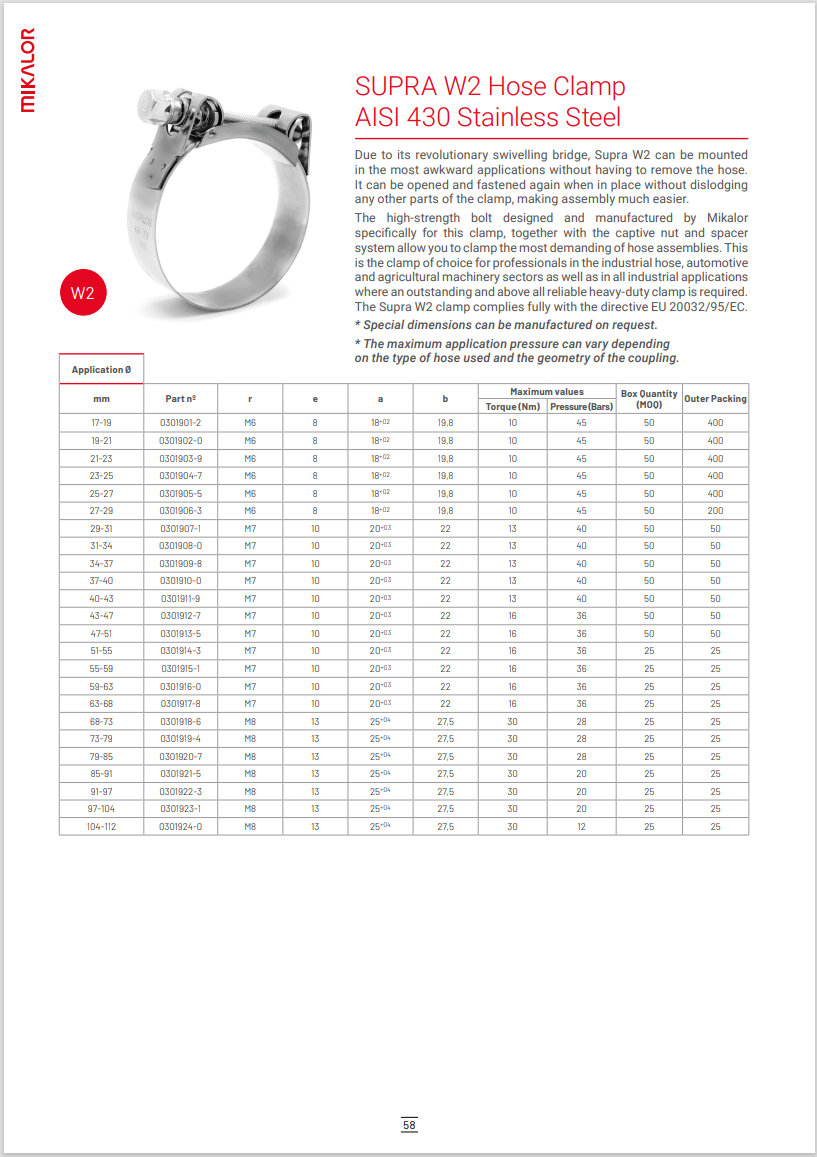

Produktdatenblatt

Herunterladen

Spezifikation

Hergestellt von Mikalor
HCL-Teilenummer W2
Serie Mikalor SUPRA
Korrosionsbeständigkeit Gut
Korrosionsspezifikation 72 Stunden Salznebel (ASTM B-117)
Schlauchschelle mm/in 18.0mm (0.71in) 20.0mm (0.79in) 25.0mm (0.98in) 28.0mm (1.10in)
Bandstil Gefüttertes Band
Bandmaterial 430 Edelstahl
Bolzen-/Schraubentyp SechskMuttermutter
Material der Schrauben/Bolzen Verzinkter Stahl
Fertigstellen Edelstahl
Farbe Silber
Maximale Spannungsgeschwindigkeit U/min 540 ±5
Spezifikation 1 EU-Richtlinie 2002/95/EG
Herstellungsland Spanien
Zolltarifnummer 7326 90 92
Gefahrgut Nein
RoHS-konform Ja

Unnachgiebige Stärke: Mikalor SUPRA Heavy-Duty Schlauchschelle Clip – 430SS-Band, verzinkter Bolzen (17,0–408,0 mm)

Die Mikalor SUPRA Heavy-Duty Schlauchschelle Clip wurde für anspruchsvollste Anwendungen entwickelt und bietet eine außergewöhnliche Klemmkraft und robuste Zuverlässigkeit. Mit einem langlebigen 430 Edelstahl und einer hochfesten Verzinkt ist diese Klemme für extreme Bedingungen ausgelegt und bietet eine sichere, leckagefreie Abdichtung über einen großen Größenbereich von 17,0 mm bis 408,0 mm. Die SUPRA-Klemme ist ideal für Schwermaschinen, Industrieanlagen und Schläuche mit großem Durchmesser und bietet unerschütterliche Leistung, wo es darauf ankommt.

Warum sollten Sie sich für die Mikalor SUPRA Heavy-Duty Schlauchschelle Clip entscheiden?

  • Extreme Klemmkraft: Das robuste Bolzen- und Zapfensystem sorgt in Kombination mit dem starken Band für eine deutlich höhere Klemmkraft als herkömmliche Schlauchschellen.
  • Robuste Konstruktion: Für hohe Drücke, Vibrationen und anspruchsvolle Betriebsumgebungen ausgelegt.
  • Robustes 430 Edelstahl : Bietet gute Korrosionsbeständigkeit und außergewöhnliche Festigkeit für langlebige Leistung.
  • Hochfester verzinkter Bolzen: Sorgt für zuverlässige Befestigung und Korrosionsbeständigkeit der Bolzenbaugruppe.
  • Große Auswahl an Größen für große Durchmesser: Deckt einen umfangreichen Bereich von 25,0 mm bis 408,0 mm ab, ideal für große Schläuche, Kanäle und Rohre.
  • Abgeschrägte Bandkanten: Verhindern Beschädigungen am Schlauch und sorgen für einen sicheren und dauerhaften Halt ohne Schnitte oder Scheuern.
  • Robustes Bolzen- und Zapfensystem: Ermöglicht hohe Drehmomentanwendung und gleichmäßige Druck
    für eine hervorragende Abdichtung.
  • Bewährte Mikalor-Qualität: Ein weltweit anerkannter Marktführer für leistungsstarke Klemm- und Befestigungslösungen.

Perfekt für:

  • Schwere Maschinen und Baumaschinen
  • Industrieschläuche und -leitungen mit großem Durchmesser
  • Landwirtschaftliche Geräte
  • Bewässerungssysteme
  • Jede Anwendung, die eine extreme Klemmkraft und robuste Zuverlässigkeit erfordert

Erleben Sie unvergleichliche Haltekraft für Ihre anspruchsvollsten Aufgaben:

Die Mikalor SUPRA Heavy-Duty Schlauchschelle Clip ist die ultimative Lösung für die Sicherung von Verbindungen mit großem Durchmesser und hohem Druck. Ihr robustes Design und ihr leistungsstarker Klemmmechanismus gewährleisten eine leckagefreie Abdichtung selbst unter anspruchsvollsten Bedingungen. Das langlebige 430 Edelstahl bietet die für Schwerlastanwendungen erforderliche Festigkeit, während der Verzinkt
für zuverlässiges Anziehen sorgt. Vertrauen Sie auf die Mikalor SUPRA-Klemme, die Ihnen eine unnachgiebige Haltekraft und lang anhaltende Leistung für Ihre kritischen Verbindungen bietet.


Wichtigste Merkmale:

  • Material: 430 Edelstahl mit hochfestem verzinkten Stahlbolzen und Drehzapfen
  • Typ: Schlauchschelle Clip
  • Bandbreite: Hochleistung Die spezifische Breite kann je nach Größenbereich leicht variieren)
  • Größenbereich: 17,0 mm bis 408,0 mm
  • Extreme Spannkraft für anspruchsvolle Anwendungen
  • Robuste und langlebige Konstruktion
  • Abgeschrägte Bandkanten zum Schutz von Schläuchen

Für ultimative Klemmkraft und zuverlässige Leistung bei Verbindungen mit großem Durchmesser wählen Sie die Mikalor SUPRA Heavy-Duty Schlauchschelle Clip. Sichern Sie die Integrität Ihrer wichtigsten Systeme – bestellen Sie noch heute!
