Mikalor | Abrazadera para mangueras de alta resistencia SUPRA | Construcción con perno y cilindro | Acero inoxidable W4

Mikalor | Abrazadera para mangueras de alta resistencia SUPRA | Construcción con perno y cilindro | Acero inoxidable W4

4

118,52 Kč
118,52 Kč
Venta Agotado

50 in stock
Ver todos los detalles

¿Necesitas asesoramiento? Habla con nuestro equipo de atención al cliente experto.

Llamar

TBC
De lunes a viernes, de 8:00 a 16:00.

Correo electrónico

sales@hcl-clamping.eu
Desplazarse
Diámetro de la abrazadera mm ?

Diámetro de la abrazadera mm: El tamaño métrico necesario para un ajuste seguro, que indica el diámetro exterior (en mm) del componente que debe sujetar la abrazadera.
Diámetro de la abrazadera ?

Diámetro de sujeción: El diámetro interior mínimo y máximo (en pulgadas) que la abrazadera puede cubrir de forma segura, lo que define su rango de tamaño útil.
Ancho de banda ?

Ancho de banda: La medida de la banda o correa de la abrazadera, que indica su ancho (a menudo en mm o pulgadas) y la superficie que cubre.
N.º de pieza HCL ?

HCL/ PN: Número de identificación único asignado a una pieza por HCL.
N.º de pieza MFG ?

MFG P/N: Número de identificación único asignado a una pieza por su fabricante.
Par máximo ?

Par máximo (Nm): La fuerza rotacional o de torsión máxima, medida en newton-metros.
Tamaño del perno
PDF en 2D ?

PDF 2D: formato de documento estándar que contiene dibujos bidimensionales.
DXF 2D ?

2D DXF: Formato de archivo estándar para intercambiar dibujos bidimensionales de diseño asistido por ordenador (CAD) entre diferentes programas de software.
STP 3D ?

3D STEP: Formato de archivo estándar utilizado para intercambiar datos de modelos de productos tridimensionales entre diferentes programas de software CAD.
Precio ?

Precio: El coste por unidad.

Existencias ?

Stock: productos disponibles que se pueden comprar.

Cantidad del pedido ?

Cantidad del pedido: La cantidad total de unidades que desea pedir.

17.0- 19.0 - 0.69- 0.75 - 18.0(0.70) - 4 - 03013016 - 89 lbf-pulgada (10 Nm) - M6 - PDF en 2D - DXF 2D - STP 3D - 115,55 Kč 0
19.0- 21.0 - 0.75- 0.81 - 18.0(0.70) - 4 - 03013024 - 89 lbf-pulgada (10 Nm) - M6 - PDF en 2D - DXF 2D - STP 3D - 116,79 Kč 0
21.0- 23.0 - 0.81- 0.88 - 18.0(0.70) - 4 - 03013032 - 89 lbf-pulgada (10 Nm) - M6 - PDF en 2D - DXF 2D - STP 3D - 118,52 Kč 50
23.0- 25.0 - 0.88- 1.00 - 18.0(0.70) - 4 - 03013040 - 89 lbf-pulgada (10 Nm) - M6 - PDF en 2D - DXF 2D - STP 3D - 120,26 Kč 0
25.0- 27.0 - 1.00- 1.06 - 18.0(0.70) - 4 - 03013059 - 89 lbf-pulgada (10 Nm) - M6 - PDF en 2D - DXF 2D - STP 3D - 121,75 Kč 0
27.0- 29.0 - 1.06- 1.13 - 18.0(0.70) - 4 - 03013067 - 89 lbf-pulgada (10 Nm) - M6 - PDF en 2D - DXF 2D - STP 3D - 124,23 Kč 50
29.0- 31.0 - 1.13- 1.25 - 20.0(0.81) - 4 - 03013075 - 115 lbf-pulgada (13 Nm) - M7 - PDF en 2D - DXF 2D - STP 3D - 144,31 Kč 100
31.0- 34.0 - 1.25- 1.31 - 20.0(0.81) - 4 - 03013083 - 115 lbf-pulgada (13 Nm) - M7 - PDF en 2D - DXF 2D - STP 3D - 146,05 Kč 0
34.0- 37.0 - 1.31- 1.44 - 20.0(0.81) - 4 - 03013091 - 115 lbf-pulgada (13 Nm) - M7 - PDF en 2D - DXF 2D - STP 3D - 150,01 Kč 50
37.0- 40.0 - 1.44- 1.56 - 20.0(0.81) - 4 - 03013104 - 115 lbf-pulgada (13 Nm) - M7 - PDF en 2D - DXF 2D - STP 3D - 151,75 Kč 50
40.0- 43.0 - 1.56- 1.69 - 20.0(0.81) - 4 - 03013112 - 115 lbf-pulgada (13 Nm) - M7 - PDF en 2D - DXF 2D - STP 3D - 153,98 Kč 50
43.0- 47.0 - 1.69- 1.88 - 20.0(0.81) - 4 - 03013120 - 141 lbf-in (16 Nm) - M7 - PDF en 2D - DXF 2D - STP 3D - 194,40 Kč 50
47.0- 51.0 - 1.88- 2.00 - 20.0(0.81) - 4 - 03013139 - 141 lbf-in (16 Nm) - M7 - PDF en 2D - DXF 2D - STP 3D - 195,64 Kč 50
51.0- 55.0 - 2.00- 2.19 - 20.0(0.81) - 4 - 03013147 - 141 lbf-in (16 Nm) - M7 - PDF en 2D - DXF 2D - STP 3D - 200,10 Kč 0
55.0- 59.0 - 2.19- 2.31 - 20.0(0.81) - 4 - 03013155 - 141 lbf-in (16 Nm) - M7 - PDF en 2D - DXF 2D - STP 3D - 203,57 Kč 50
59.0- 63.0 - 2.94- 2.50 - 20.0(0.81) - 4 - 03013163 - 141 lbf-in (16 Nm) - M7 - PDF en 2D - DXF 2D - STP 3D - 205,56 Kč 50
63.0- 68.0 - 2.50- 2.69 - 20.0(0.81) - 4 - 03013171 - 141 lbf-in (16 Nm) - M7 - PDF en 2D - DXF 2D - STP 3D - 207,79 Kč 0
68.0- 73.0 - 2.69- 2.88 - 25.0(1.0) - 4 - 03013180 - 265 lbf-in (30 Nm) - M8 - PDF en 2D - DXF 2D - STP 3D - 292,59 Kč 50
73.0- 79.0 - 2.88- 3.13 - 25.0(1.0) - 4 - 03013198 - 265 lbf-in (30 Nm) - M8 - PDF en 2D - DXF 2D - STP 3D - 302,26 Kč 0
79.0- 85.0 - 3.13- 3.38 - 25.0(1.0) - 4 - 03013200 - 265 lbf-in (30 Nm) - M8 - PDF en 2D - DXF 2D - STP 3D - 308,21 Kč 50
85.0- 91.0 - 3.38- 3.56 - 25.0(1.0) - 4 - 03013219 - 265 lbf-in (30 Nm) - M8 - PDF en 2D - DXF 2D - STP 3D - 315,40 Kč 0
91.0- 97.0 - 3.56- 3.81 - 25.0(1.0) - 4 - 03013227 - 265 lbf-in (30 Nm) - M8 - PDF en 2D - DXF 2D - STP 3D - 321,85 Kč 50
97.0- 104.0 - 3.81- 4.13 - 25.0(1.0) - 4 - 03013235 - 265 lbf-in (30 Nm) - M8 - PDF en 2D - DXF 2D - STP 3D - 329,04 Kč 50
104.0- 112.0 - 4.13- 4.44 - 25.0(1.0) - 4 - 03013243 - 265 lbf-in (30 Nm) - M8 - PDF en 2D - DXF 2D - STP 3D - 336,73 Kč 25
112.0- 121.0 - 4.44- 4.75 - 25.0(1.0) - 4 - 03013251 - 265 lbf-in (30 Nm) - M8 - PDF en 2D - DXF 2D - STP 3D - 342,93 Kč 75
121.0- 130.0 - 4.75- 5.13 - 25.0(1.0) - 4 - 03013260 - 265 lbf-in (30 Nm) - M8 - PDF en 2D - DXF 2D - STP 3D - 349,12 Kč 50
130.0- 140.0 - 5.13- 5.50 - 28.0(1.25) - 4 - 03013278 - 398 lbf-in (45 Nm) - M10 - PDF en 2D - DXF 2D - STP 3D - 489,22 Kč 40
140.0- 150.0 - 5.50- 5.88 - 28.0(1.25) - 4 - 03013286 - 398 lbf-in (45 Nm) - M10 - PDF en 2D - DXF 2D - STP 3D - 499,14 Kč 20
150.0- 162.0 - 5.88- 6.38 - 28.0(1.25) - 4 - 03013294 - 398 lbf-in (45 Nm) - M10 - PDF en 2D - DXF 2D - STP 3D - 511,04 Kč 100
162.0- 174.0 - 6.38- 6.88 - 28.0(1.25) - 4 - 03013307 - 398 lbf-in (45 Nm) - M10 - PDF en 2D - DXF 2D - STP 3D - 517,24 Kč 50
174.0- 187.0 - 6.88- 7.38 - 28.0(1.25) - 4 - 03013315 - 398 lbf-in (45 Nm) - M10 - PDF en 2D - DXF 2D - STP 3D - 525,17 Kč 50
187.0- 200.0 - 7.38- 7.88 - 28.0(1.25) - 4 - 03013323 - 398 lbf-in (45 Nm) - M10 - PDF en 2D - DXF 2D - STP 3D - 535,09 Kč 20
200.0- 213.0 - 7.88- 8.38 - 28.0(1.25) - 4 - 03013331 - 398 lbf-in (45 Nm) - M10 - PDF en 2D - DXF 2D - STP 3D - 543,03 Kč 10
213.0- 226.0 - 8.38- 8.88 - 28.0(1.25) - 4 - 03013340 - 398 lbf-in (45 Nm) - M10 - PDF en 2D - DXF 2D - STP 3D - 549,23 Kč 0
226.0- 239.0 - 8.88- 9.44 - 28.0(1.25) - 4 - 03013358 - 398 lbf-in (45 Nm) - M10 - PDF en 2D - DXF 2D - STP 3D - 559,15 Kč 10
239.0- 252.0 - 9.44- 10.00 - 28.0(1.25) - 4 - 03013366 - 398 lbf-in (45 Nm) - M10 - PDF en 2D - DXF 2D - STP 3D - 567,08 Kč 10
252.0- 265.0 - 10.00- 10.44 - 28.0(1.25) - 4 - 03013374 - 398 lbf-in (45 Nm) - M10 - PDF en 2D - DXF 2D - STP 3D - 713,13 Kč 0
265.0- 278.0 - 10.44- 11.00 - 28.0(1.25) - 4 - 03013390 - 398 lbf-in (45 Nm) - M10 - PDF en 2D - DXF 2D - STP 3D - 763,21 Kč 20
278.0- 291.0 - 11.00- 11.44 - 28.0(1.25) - 4 - 03013422 - 398 lbf-in (45 Nm) - M10 - PDF en 2D - DXF 2D - STP 3D - 816,53 Kč 0
291.0- 304.0 - 11.44- 12.00 - 28.0(1.25) - 4 - 03013433 - 398 lbf-in (45 Nm) - M10 - PDF en 2D - DXF 2D - STP 3D - 873,80 Kč 10
304.0- 317.0 - 12.00- 12.50 - 28.0(1.25) - 4 - 03013444 - 398 lbf-in (45 Nm) - M10 - PDF en 2D - DXF 2D - STP 3D - 934,80 Kč 0
317.0- 330.0 - 12.50- 13.00 - 28.0(1.25) - 4 - 03013403 - 398 lbf-in (45 Nm) - M10 - PDF en 2D - DXF 2D - STP 3D - 1.019,11 Kč 0
330.0- 343.0 - 13.00- 13.50 - 28.0(1.25) - 4 - 03013455 - 398 lbf-in (45 Nm) - M10 - PDF en 2D - DXF 2D - STP 3D - 1.110,85 Kč 0
343.0- 356.0 - 13.50- 14.00 - 28.0(1.25) - 4 - 03013466 - 398 lbf-in (45 Nm) - M10 - - - - 1.210,78 Kč 0
356.0- 369.0 - 14.00- 14.50 - 28.0(1.25) - 4 - 03013477 - 398 lbf-in (45 Nm) - M10 - PDF en 2D - DXF 2D - STP 3D - 1.319,63 Kč 0
369.0- 382.0 - 14.50- 15.00 - 28.0(1.25) - 4 - 03013488 - 398 lbf-in (45 Nm) - M10 - PDF en 2D - DXF 2D - STP 3D - 1.438,40 Kč 0
382.0- 395.0 - 15.00- 15.56 - 28.0(1.25) - 4 - 03013499 - 398 lbf-in (45 Nm) - M10 - PDF en 2D - DXF 2D - STP 3D - 1.567,84 Kč 0
395.0- 408.0 - 15.56- 16.00 - 28.0(1.25) - 4 - 03013500 - 398 lbf-in (45 Nm) - M10 - PDF en 2D - DXF 2D - STP 3D - 1.709,17 Kč 0

Descripción

W4 Supra W4 cumple totalmente con la directiva RoHs EU 20032/95/EC. El perno de acero inoxidable, junto con la tuerca cautiva y el sistema espaciador, permiten sujetar los conjuntos de mangueras más exigentes. Supra W4 una abrazadera totalmente de acero inoxidable, diseñada para aplicaciones exigentes en las que es fundamental una alta resistencia a la corrosión.

Gracias a su revolucionario puente giratorio, Supra W4 montar en las aplicaciones más complicadas sin tener que retirar la manguera. Se puede abrir y volver a fijar una vez colocado sin desmontar ninguna otra pieza de la abrazadera, lo que facilita enormemente el montaje.

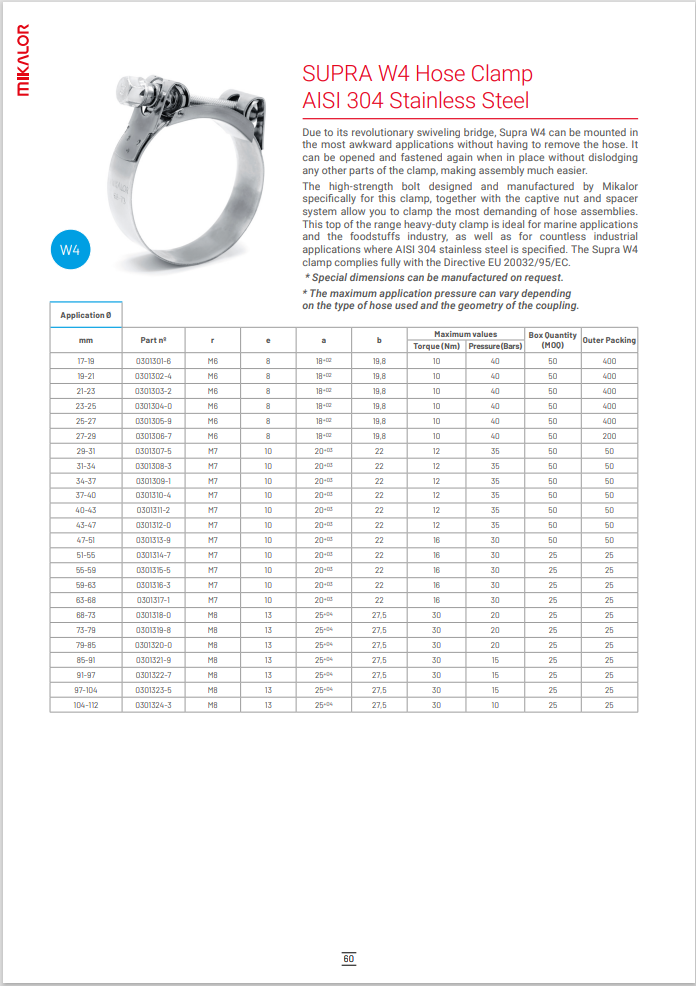

Hoja de especificaciones del producto

Descargar

Especificación

Fabricado por Mikalor
N.º de pieza HCL W4
Serie Mikalor SUPRA W4
Resistencia a la corrosión Muy bueno
Especificación de corrosión 400 horas de niebla salina (ASTM B-117)
Ancho de la abrazadera de manguera mm/pulgadas 18.0mm (0.71in) 20.0mm (0.79in) 25.0mm (0.98in) 28.0mm (1.10in)
Estilo de banda Banda forrada
Material de la banda Acero inoxidable W4
Tipo de perno/tornillo Tuerca hexagonal
Material del perno/tornillo Acero inoxidable W4
Acabado Acero inoxidable
Color Plata
Velocidad máxima de apriete RPM 540 +/-5
Especificación 1 Directiva 2002/95/CE de la UE
País de fabricación España
Código arancelario 7326 90 92
Mercancías peligrosas No
Cumple con la normativa RoHS Sí

Resistencia inquebrantable y máxima resistencia a la corrosión: abrazadera para mangueras de alta resistencia Mikalor SUPRA - Acero inoxidable 304 completo (17,0-408,0 mm)

Diseñada para las aplicaciones más exigentes que requieren una resistencia excepcional y la máxima resistencia a la corrosión, la abrazadera para mangueras de alta resistencia Mikalor SUPRA ofrece un rendimiento sin igual. Fabricada íntegramente en acero inoxidable 304 de primera calidad, incluida la banda y el perno, esta abrazadera está diseñada para soportar condiciones extremas y proporcionar un sellado seguro y sin fugas en una amplia gama de tamaños, desde 17,0 mm hasta 408,0 mm. Ideal para maquinaria pesada, entornos marinos, procesamiento químico y mangueras de gran diámetro, la abrazadera SUPRA ofrece una fiabilidad inquebrantable donde más importa.

¿Por qué elegir la abrazadera para mangueras de alta resistencia SUPRA de Mikalor, totalmente fabricada en acero inoxidable 304?

  • Fuerza de sujeción extrema: el robusto sistema de pernos y muñones, combinado con la resistente banda, proporciona una fuerza de sujeción significativamente mayor que las abrazaderas de manguera estándar.
  • Construcción resistente: Fabricado para soportar altas presiones, vibraciones y entornos operativos exigentes.
  • Acero inoxidable 304 completo: ofrece lo último en resistencia a la corrosión, ideal para entornos marinos, químicos, de procesamiento de alimentos (considere el grado específico para alimentos en caso de contacto directo) y otros entornos hostiles.
  • Amplia gama de tamaños para diámetros grandes: cubre una amplia gama de 17,0 mm a 408,0 mm, ideal para mangueras, conductos y tuberías de gran tamaño.
  • Sistema robusto de perno y muñón: facilita la aplicación de un par elevado y una distribución uniforme de la presión para un sellado superior.
  • Bordes biselados: evitan daños en la manguera y garantizan una sujeción segura y duradera sin cortes ni rozaduras.
  • Calidad Mikalor de confianza: líder mundialmente reconocido en soluciones de sujeción y fijación de alto rendimiento.

Perfecto para:

  • Sistemas marinos de escape y admisión
  • Plantas de procesamiento químico
  • Industria alimentaria y de bebidas (tenga en cuenta los grados alimentarios específicos para el contacto directo)
  • Maquinaria pesada y equipos de construcción en entornos corrosivos
  • Mangueras y conductos industriales de gran diámetro
  • Cualquier aplicación que requiera una fuerza de sujeción extrema y la máxima resistencia a la corrosión.

Experimente una fuerza de sujeción sin igual y la máxima protección contra la corrosión:

La abrazadera para mangueras de alta resistencia Mikalor SUPRA, fabricada íntegramente en acero inoxidable 304, es la solución definitiva para asegurar conexiones de gran diámetro y alta presión en los entornos más exigentes. Su diseño robusto y su potente mecanismo de sujeción garantizan un sellado sin fugas incluso en condiciones de funcionamiento extremas. Su construcción íntegramente en acero inoxidable 304 proporciona una resistencia sin igual al óxido, a las picaduras y a la degradación química. Confíe en la abrazadera Mikalor SUPRA para obtener una fuerza de sujeción inquebrantable y un rendimiento duradero en sus sistemas más críticos y corrosivos.

Características principales:

  • Material: Acero inoxidable 304 completo (banda, perno y muñones)
  • Tipo: Abrazadera para mangueras de alta resistencia
  • Ancho de banda: alta resistencia (el ancho específico puede variar ligeramente según el rango de tamaño)
  • Rango de tamaños: 17,0 mm-408,0 mm
  • Fuerza de sujeción extrema para aplicaciones exigentes
  • Construcción robusta y duradera
  • Máxima resistencia a la corrosión (acero inoxidable 304 completo)
  • Bordes biselados para proteger las mangueras

Para obtener lo mejor en potencia de sujeción de alta resistencia y máxima resistencia a la corrosión en conexiones de gran diámetro, elija la abrazadera para mangueras de alta resistencia Mikalor SUPRA, fabricada íntegramente en acero inoxidable 304. Garantice la integridad y la longevidad de sus sistemas más críticos y propensos a la corrosión: ¡pida la suya hoy mismo!
