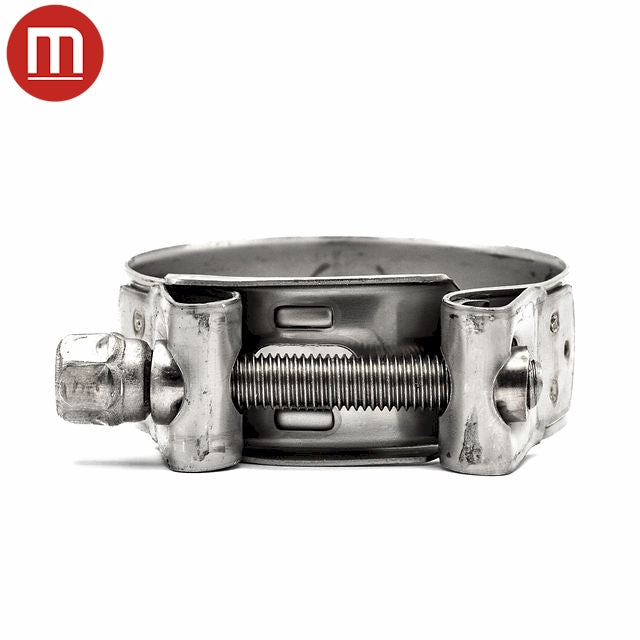

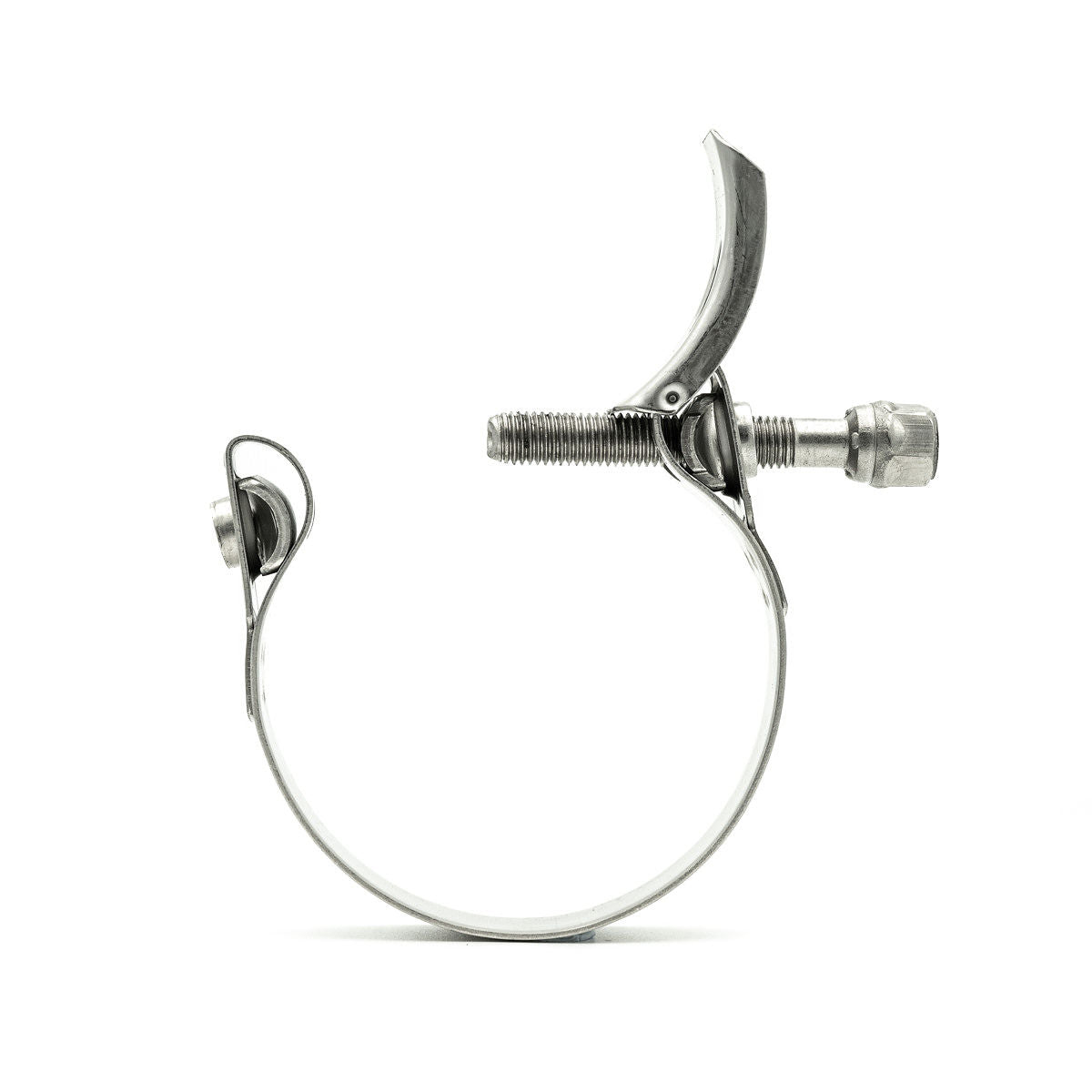

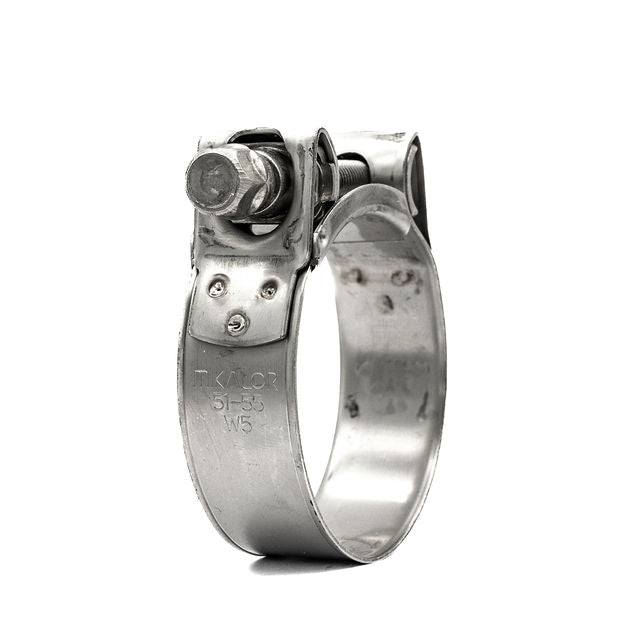

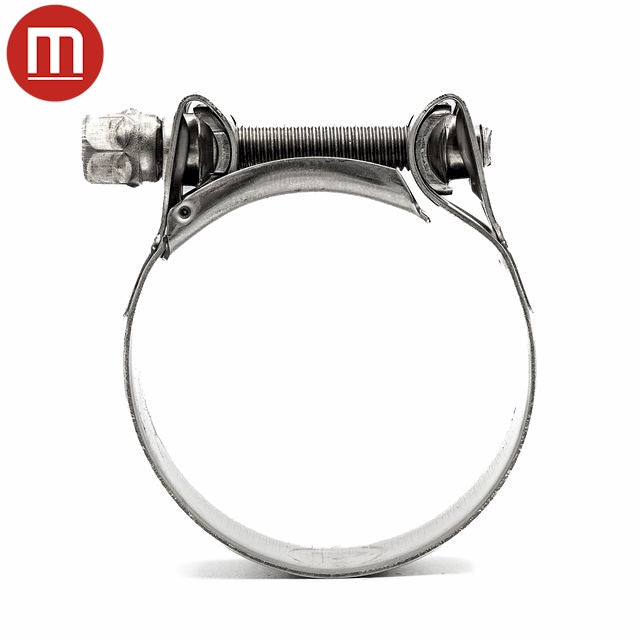

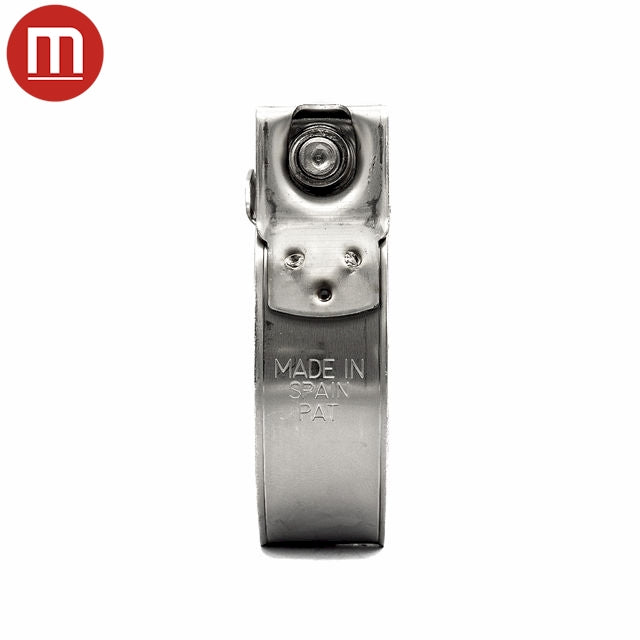

Mikalor | Grado marino | Abrazadera para mangueras de alta resistencia SUPRA | Perno y cilindro | W5 Acero inoxidable W5

Mikalor | Grado marino | Abrazadera para mangueras de alta resistencia SUPRA | Perno y cilindro | W5 Acero inoxidable W5

5

129,93 Kč
129,93 Kč
Venta Agotado
Gastos de envío calculados al finalizar la compra.

50 en stock
Ver todos los detalles

¿Necesitas asesoramiento? Habla con nuestro equipo de atención al cliente experto.

Llamar

TBC
De lunes a viernes, de 8:00 a 16:00.

Correo electrónico

sales@hcl-clamping.eu
Desplazarse
Diámetro de la abrazadera mm ?

Diámetro de la abrazadera mm: El tamaño métrico necesario para un ajuste seguro, que indica el diámetro exterior (en mm) del componente que debe sujetar la abrazadera.
Diámetro de la abrazadera ?

Diámetro de sujeción: El diámetro interior mínimo y máximo (en pulgadas) que la abrazadera puede cubrir de forma segura, lo que define su rango de tamaño útil.
Ancho de banda ?

Ancho de banda: La medida de la banda o correa de la abrazadera, que indica su ancho (a menudo en mm o pulgadas) y la superficie que cubre.
N.º de pieza HCL ?

HCL/ PN: Número de identificación único asignado a una pieza por HCL.
N.º de pieza MFG ?

MFG P/N: Número de identificación único asignado a una pieza por su fabricante.
Par máximo ?

Par máximo (Nm): La fuerza rotacional o de torsión máxima, medida en newton-metros.
Tamaño del perno
PDF en 2D ?

PDF 2D: formato de documento estándar que contiene dibujos bidimensionales.
DXF 2D ?

2D DXF: Formato de archivo estándar para intercambiar dibujos bidimensionales de diseño asistido por ordenador (CAD) entre diferentes programas de software.
STP 3D ?

3D STEP: Formato de archivo estándar utilizado para intercambiar datos de modelos de productos tridimensionales entre diferentes programas de software CAD.
Precio ?

Precio: El coste por unidad.

Existencias ?

Stock: productos disponibles que se pueden comprar.

Cantidad del pedido ?

Cantidad del pedido: La cantidad total de unidades que desea pedir.

17.0- 19.0 - 0.69- 0.75 - 18.0(0.70) - 5 - 03013614 - 89 lbf-in (10 Nm) - 6 - PDF en 2D - DXF 2D - STP 3D - 129,93 Kč 50
19.0- 21.0 - 0.75- 0.81 - 18.0(0.70) - 5 - 03013622 - 89 lbf-pulgada (10 Nm) - 6 - PDF en 2D - DXF 2D - STP 3D - 131,42 Kč 100
21.0- 23.0 - 0.81- 0.88 - 18.0(0.70) - 5 - 03013630 - 89 lbf-pulgada (10 Nm) - 6 - PDF en 2D - DXF 2D - STP 3D - 133,15 Kč 50
23.0- 25.0 - 0.88- 1.00 - 18.0(0.70) - 5 - 03013649 - 89 lbf-pulgada (10 Nm) - 6 - PDF en 2D - DXF 2D - STP 3D - 135,39 Kč 50
25.0- 27.0 - 1.00- 1.06 - 18.0(0.70) - 5 - 03013657 - 89 lbf-pulgada (10 Nm) - 6 - PDF en 2D - DXF 2D - STP 3D - 137,12 Kč 50
27.0- 29.0 - 1.06- 1.13 - 18.0(0.70) - 5 - 03013665 - 89 lbf-pulgada (10 Nm) - 6 - PDF en 2D - DXF 2D - STP 3D - 139,85 Kč 50
29.0- 31.0 - 1.13- 1.25 - 18.0(0.70) - 5 - 03013673 - 106 lbf-in (12 Nm) - 7 - PDF en 2D - DXF 2D - STP 3D - 162,16 Kč 50
31.0- 34.0 - 1.25- 1.31 - 18.0(0.70) - 5 - 03013681 - 106 lbf-in (12 Nm) - 7 - PDF en 2D - DXF 2D - STP 3D - 164,40 Kč 50
34.0- 37.0 - 1.31- 1.44 - 18.0(0.70) - 5 - 03013690 - 106 lbf-in (12 Nm) - 7 - PDF en 2D - DXF 2D - STP 3D - 168,61 Kč 0
37.0- 40.0 - 1.44- 1.56 - 18.0(0.70) - 5 - 03013702 - 106 lbf-in (12 Nm) - 7 - PDF en 2D - DXF 2D - STP 3D - 170,84 Kč 50
40.0- 43.0 - 1.56- 1.69 - 18.0(0.70) - 5 - 03013710 - 106 lbf-in (12 Nm) - 7 - PDF en 2D - DXF 2D - STP 3D - 173,07 Kč 0
43.0- 47.0 - 1.69- 1.88 - 18.0(0.70) - 5 - 03013729 - 106 lbf-in (12 Nm) - 7 - PDF en 2D - DXF 2D - STP 3D - 218,45 Kč 50
47.0- 51.0 - 1.88- 2.00 - 18.0(0.70) - 5 - 03013737 - 141 lbf-in (16 Nm) - 7 - PDF en 2D - DXF 2D - STP 3D - 219,94 Kč 0
51.0- 55.0 - 2.00- 2.19 - 18.0(0.70) - 5 - 03013745 - 141 lbf-in (16 Nm) - 7 - PDF en 2D - DXF 2D - STP 3D - 225,15 Kč 25
55.0- 59.0 - 2.19- 2.31 - 18.0(0.70) - 5 - 03013753 - 141 lbf-in (16 Nm) - 7 - PDF en 2D - DXF 2D - STP 3D - 229,11 Kč 0
59.0- 63.0 - 2.94- 2.50 - 18.0(0.70) - 5 - 03013761 - 141 lbf-in (16 Nm) - 7 - PDF en 2D - DXF 2D - STP 3D - 231,10 Kč 25
63.0- 68.0 - 2.50- 2.69 - 18.0(0.70) - 5 - 03013770 - 141 lbf-in (16 Nm) - 7 - PDF en 2D - DXF 2D - STP 3D - 233,58 Kč 25
68.0- 73.0 - 2.69- 2.88 - 25.0(1.0) - 5 - 03013788 - 265 lbf-in (30 Nm) - 8 - PDF en 2D - DXF 2D - STP 3D - 329,04 Kč 25
73.0- 79.0 - 2.88- 3.13 - 25.0(1.0) - 5 - 03013796 - 265 lbf-in (30 Nm) - 8 - PDF en 2D - DXF 2D - STP 3D - 339,95 Kč 25
79.0- 85.0 - 3.13- 3.38 - 25.0(1.0) - 5 - 03013809 - 265 lbf-in (30 Nm) - 8 - PDF en 2D - DXF 2D - STP 3D - 346,65 Kč 25
85.0- 91.0 - 3.38- 3.56 - 25.0(1.0) - 5 - 03013817 - 265 lbf-in (30 Nm) - 8 - PDF en 2D - DXF 2D - STP 3D - 354,83 Kč 25
91.0- 97.0 - 3.56- 3.81 - 25.0(1.0) - 5 - 03013825 - 265 lbf-in (30 Nm) - 8 - PDF en 2D - DXF 2D - STP 3D - 362,02 Kč 25
97.0- 104.0 - 3.81- 4.13 - 25.0(1.0) - 5 - 03013833 - 265 lbf-in (30 Nm) - 8 - PDF en 2D - DXF 2D - STP 3D - 370,20 Kč 25
104.0- 112.0 - 4.13- 4.44 - 25.0(1.0) - 5 - 03013841 - 265 lbf-in (30 Nm) - 8 - PDF en 2D - DXF 2D - STP 3D - 378,63 Kč 25
112.0- 121.0 - 4.44- 4.75 - 25.0(1.0) - 5 - 03013850 - 265 lbf-in (30 Nm) - 8 - PDF en 2D - DXF 2D - STP 3D - 385,57 Kč 0
121.0- 130.0 - 4.75- 5.13 - 25.0(1.0) - 5 - 03013868 - 265 lbf-in (30 Nm) - 8 - PDF en 2D - DXF 2D - STP 3D - 392,77 Kč 100
130.0- 140.0 - 5.13- 5.50 - 28.0(1.25) - 5 - 03013876 - 398 lbf-in (45 Nm) - 10 - PDF en 2D - DXF 2D - STP 3D - 550,22 Kč 10
140.0- 150.0 - 5.50- 5.88 - 28.0(1.25) - 5 - 03013884 - 398 lbf-in (45 Nm) - 10 - PDF en 2D - DXF 2D - STP 3D - 561,38 Kč 20
150.0- 162.0 - 5.88- 6.38 - 28.0(1.25) - 5 - 03013892 - 398 lbf-in (45 Nm) - 10 - PDF en 2D - DXF 2D - STP 3D - 574,77 Kč 10
162.0- 174.0 - 6.38- 6.88 - 28.0(1.25) - 5 - 03013905 - 398 lbf-in (45 Nm) - 10 - PDF en 2D - DXF 2D - STP 3D - 581,71 Kč 10
174.0- 187.0 - 6.88- 7.38 - 28.0(1.25) - 5 - 03013913 - 398 lbf-in (45 Nm) - 10 - PDF en 2D - DXF 2D - STP 3D - 590,88 Kč 0
187.0- 200.0 - 7.38- 7.88 - 28.0(1.25) - 5 - 03013921 - 398 lbf-in (45 Nm) - 10 - PDF en 2D - DXF 2D - STP 3D - 601,79 Kč 0
200.0- 213.0 - 7.88- 8.38 - 28.0(1.25) - 5 - 03013930 - 398 lbf-in (45 Nm) - 10 - PDF en 2D - DXF 2D - STP 3D - 610,97 Kč 10
213.0- 226.0 - 8.38- 8.88 - 28.0(1.25) - 5 - 03013948 - 398 lbf-in (45 Nm) - 10 - PDF en 2D - DXF 2D - STP 3D - 617,66 Kč 10
226.0- 239.0 - 8.88- 9.44 - 28.0(1.25) - 5 - 03013956 - 398 lbf-in (45 Nm) - 10 - PDF en 2D - DXF 2D - STP 3D - 629,07 Kč 10
239.0- 252.0 - 9.44- 10.00 - 28.0(1.25) - 5 - 03013964 - 398 lbf-in (45 Nm) - 10 - PDF en 2D - DXF 2D - STP 3D - 637,75 Kč 50
252.0- 265.0 - 10.00- 10.44 - 28.0(1.25) - 5 - 03013971 - 398 lbf-in (45 Nm) - 10 - PDF en 2D - DXF 2D - STP 3D - 834,38 Kč 10
265.0- 278.0 - 10.44- 11.00 - 28.0(1.25) - 5 - 03013981 - 398 lbf-in (45 Nm) - 10 - PDF en 2D - DXF 2D - STP 3D - 897,11 Kč 10
278.0- 291.0 - 11.00- 11.44 - 28.0(1.25) - 5 - 03013982 - 398 lbf-in (45 Nm) - 10 - PDF en 2D - DXF 2D - STP 3D - 964,31 Kč 0
291.0- 304.0 - 11.44- 12.00 - 28.0(1.25) - 5 - 03013983 - 398 lbf-in (45 Nm) - 10 - PDF en 2D - DXF 2D - STP 3D - 1.036,71 Kč 20
304.0- 317.0 - 12.00- 12.50 - 28.0(1.25) - 5 - 03013984 - 398 lbf-in (45 Nm) - 10 - PDF en 2D - DXF 2D - STP 3D - 1.114,32 Kč 10
317.0- 330.0 - 12.50- 13.00 - 28.0(1.25) - 5 - 03013985 - 398 lbf-in (45 Nm) - 10 - PDF en 2D - DXF 2D - STP 3D - 1.203,59 Kč 0
330.0- 343.0 - 13.00- 13.50 - 28.0(1.25) - 5 - 03013986 - 398 lbf-in (45 Nm) - 10 - PDF en 2D - DXF 2D - STP 3D - 1.299,80 Kč 0
343.0- 356.0 - 13.50- 14.00 - 28.0(1.25) - 5 - 03013991 - 398 lbf-in (45 Nm) - 10 - - - - 1.403,69 Kč 0
356.0- 369.0 - 14.00- 14.50 - 28.0(1.25) - 5 - 03013992 - 398 lbf-in (45 Nm) - 10 - PDF en 2D - DXF 2D - STP 3D - 1.516,01 Kč 0
369.0- 382.0 - 14.50- 15.00 - 28.0(1.25) - 5 - 03013993 - 398 lbf-in (45 Nm) - 10 - PDF en 2D - DXF 2D - STP 3D - 1.637,27 Kč 0
382.0- 395.0 - 15.00- 15.56 - 28.0(1.25) - 5 - 03013994 - 398 lbf-in (45 Nm) - 10 - PDF en 2D - DXF 2D - STP 3D - 1.768,44 Kč 10
395.0- 408.0 - 15.56- 16.00 - 28.0(1.25) - 5 - 3019500 - 398 lbf-in (45 Nm) - M10 - PDF en 2D - DXF 2D - STP 3D - 1.909,77 Kč 0

Descripción

W5 Supra W5 cumple totalmente con la directiva RoHs EU 20032/95/EC. El perno de acero inoxidable, junto con la tuerca cautiva y el sistema espaciador, permiten sujetar los conjuntos de mangueras más exigentes. Supra W5 una abrazadera totalmente de acero inoxidable, diseñada para entornos marinos donde es vital una alta resistencia a la corrosión.

Gracias a su revolucionario puente giratorio, Supra W4 montar en las aplicaciones más complicadas sin tener que retirar la manguera. Se puede abrir y volver a fijar una vez colocado sin desmontar ninguna otra pieza de la abrazadera, lo que facilita enormemente el montaje.

Hoja de especificaciones del producto

Descargar

Especificación

Fabricado por Mikalor
N.º de pieza HCL W5
Serie Mikalor SUPRA W5
Resistencia a la corrosión Excelente
Especificación de corrosión 1000 horas de niebla salina (ASTM117)
Ancho de la abrazadera de manguera mm/pulgadas 18.0mm (0.71in)20.0mm (0.79in)25.0mm (0.98in)28.0mm (1.10in)
Estilo de banda Banda forrada
Material de la banda Acero inoxidable W5
Tipo de perno/tornillo Tuerca hexagonal
Material del perno/tornillo Acero inoxidable W5
Acabado Acero inoxidable
Color Plata
Velocidad máxima de apriete RPM 540 +/-5
Especificación 1 Directiva 2002/95/CE de la UE
País de fabricación España
Código arancelario 7326 90 92
Mercancías peligrosas No
Cumple con la normativa RoHS Sí

Resistencia inquebrantable y máxima resistencia a la corrosión de grado marino: abrazadera para mangueras de alta resistencia Mikalor SUPRA - Acero inoxidable 316 completo (marino) (17,0-408,0 mm)

Diseñada para los entornos marinos más adversos y las aplicaciones más exigentes, la abrazadera para mangueras de alta resistencia SUPRA de Mikalor ofrece una fuerza de sujeción excepcional y la máxima resistencia a la corrosión. Fabricada íntegramente en acero inoxidable 316 de primera calidad, incluida la banda y el perno, esta abrazadera está diseñada específicamente para soportar los efectos corrosivos del agua salada y las condiciones extremas. La abrazadera SUPRA Marine-Grade, que proporciona un sellado seguro y sin fugas en una amplia gama de tamaños, desde 17,0 mm hasta 408,0 mm, ofrece una fiabilidad inquebrantable para conexiones críticas en barcos, yates e instalaciones marítimas.

¿Por qué elegir la abrazadera para mangueras de alta resistencia SUPRA de Mikalor, totalmente fabricada en acero inoxidable 316 (marina)?

  • Fuerza de sujeción extrema: el robusto sistema de pernos y muñones, combinado con la resistente banda, proporciona una fuerza de sujeción significativamente mayor que las abrazaderas de manguera estándar.
  • Construcción resistente: Fabricado para soportar altas presiones, vibraciones y entornos marinos exigentes.
  • Acero inoxidable 316 completo: ofrece el más alto nivel de resistencia a la corrosión, formulado específicamente para soportar los efectos agresivos del agua salada, lo que lo hace ideal para todas las aplicaciones marinas.
  • Amplia gama de tamaños para diámetros grandes: cubre una amplia gama de 17,0 mm a 408,0 mm, ideal para mangueras, conductos y tuberías grandes que se encuentran en sistemas marinos.
  • Sistema robusto de perno y muñón: facilita la aplicación de un par elevado y una distribución uniforme de la presión para un sellado superior.
  • Bordes biselados: evitan daños en la manguera y garantizan una sujeción segura y duradera sin cortes ni rozaduras.
  • Diseñado específicamente para uso marítimo: la composición de acero inoxidable 316 garantiza un rendimiento duradero y evita fallos prematuros debidos a la corrosión del agua salada.
  • Calidad Mikalor de confianza: líder mundialmente reconocido en soluciones de sujeción y fijación de alto rendimiento.

Perfecto para:

  • Sistemas de escape marinos (escape húmedo)
  • Sistemas de refrigeración marina (entrada de agua sin tratar, refrigeración del motor)
  • Líneas de combustible marinas
  • Mangueras para bomba de achique
  • Cualquier conexión crítica de mangueras o conductos en barcos, yates y plataformas marítimas expuestas al agua salada.

Experimente una potencia de sujeción sin igual y la máxima protección contra la corrosión (
) de grado marino:

La abrazadera para mangueras de alta resistencia SUPRA de Mikalor, fabricada íntegramente en acero inoxidable 316
, es la solución definitiva para asegurar conexiones de gran diámetro y alta presión en los entornos marinos más exigentes. Su diseño robusto y su potente mecanismo de sujeción garantizan un sellado sin fugas incluso en condiciones de funcionamiento extremas. Su construcción íntegra en acero inoxidable 316 proporciona una resistencia sin igual a los efectos corrosivos del agua salada
, lo que garantiza un rendimiento duradero y evita costosas averías. Confíe en la abrazadera Mikalor SUPRA de grado marino para obtener una fuerza de sujeción inquebrantable y la máxima fiabilidad para sus sistemas marinos más críticos.


Características principales:

  • Material: Acero inoxidable 316 completo (banda, perno y muñones)
  • Tipo: Abrazadera para mangueras de alta resistencia (grado marino)
  • Ancho de banda: alta resistencia (el ancho específico puede variar ligeramente según el rango de tamaño)
  • Rango de tamaños: 17,0 mm-408,0 mm
  • Fuerza de sujeción extrema para aplicaciones exigentes
  • Construcción robusta y duradera
  • Máxima resistencia a la corrosión de grado marino (acero inoxidable 316 completo)
  • Bordes biselados para proteger las mangueras

Para obtener lo mejor en potencia de sujeción de alta resistencia y la máxima resistencia a la corrosión de grado marino en conexiones de gran diámetro, elija la abrazadera para mangueras de alta resistencia Mikalor SUPRA, fabricada íntegramente en acero inoxidable 316 (marino). Garantice la integridad y la longevidad de sus sistemas marinos más críticos: ¡pida la suya hoy mismo!
