Mikalor | Zacisk do węży SUPRA Heavy Duty | Konstrukcja śrubowo-cylindryczna | W4 Stal nierdzewna W4

Mikalor | Zacisk do węży SUPRA Heavy Duty | Konstrukcja śrubowo-cylindryczna | W4 Stal nierdzewna W4

4

118,52 Kč
118,52 Kč
Wyprzedaż Wyprzedane

50 in stock
Zobacz wszystkie szczegóły

Potrzebujesz porady? Skontaktuj się z naszym zespołem ekspertów ds. obsługi klienta.

Zadzwoń

TBC
Od poniedziałku do piątku w godzinach od 8:00 do 16:00

E-mail

sales@hcl-clamping.eu
Przewiń
Średnica zacisku mm ?

Średnica zacisku mm: Wymagany rozmiar metryczny zapewniający bezpieczne mocowanie, wskazujący średnicę zewnętrzną (w mm) elementu, który ma być mocowany za pomocą zacisku.
Średnica zacisku ?

Średnica zacisku: Minimalna i maksymalna średnica wewnętrzna (w calach), którą zacisk może bezpiecznie obejmować, określająca zakres rozmiarów, w których można go stosować.
Szerokość pasma ?

Szerokość opaski: Pomiar opaski lub paska zacisku, wskazujący jego szerokość (często w mm lub calach) oraz powierzchnię, jaką pokrywa.
Numer katalogowy HCL ?

HCL/ PN: Unikalny numer identyfikacyjny przypisany do części przez HCL
Numer katalogowy MFG ?

MFG P/N: Unikalny numer identyfikacyjny przypisany do części przez jej producenta.
Maksymalny moment obrotowy ?

Maksymalny moment obrotowy (Nm): maksymalna siła obrotowa lub skręcająca, mierzona w niutonometrach
Rozmiar śruby
PDF 2D ?

2D PDF: standardowy format dokumentu zawierający dwuwymiarowe rysunki.
2D DXF ?

2D DXF: Standardowy format plików służący do wymiany dwuwymiarowych rysunków CAD (Computer-Aided Design) między różnymi programami.
3D STP ?

3D STEP: Standardowy format plików używany do wymiany danych dotyczących trójwymiarowych modeli produktów między różnymi programami CAD.
Cena ?

Cena: Koszt jednostkowy

Zapasy ?

Zapasy: dostępne produkty, które można kupić

Ilość zamówienia ?

Ilość zamówienia: Łączna liczba sztuk, które chcesz zamówić.

17.0- 19.0 - 0.69- 0.75 - 18.0(0.70) - 4 - 03013016 - 89 lbf-in (10 Nm) - M6 - PDF 2D - 2D DXF - 3D STP - 115,55 Kč 0
19.0- 21.0 - 0.75- 0.81 - 18.0(0.70) - 4 - 03013024 - 89 lbf-in (10 Nm) - M6 - PDF 2D - 2D DXF - 3D STP - 116,79 Kč 0
21.0- 23.0 - 0.81- 0.88 - 18.0(0.70) - 4 - 03013032 - 89 lbf-in (10 Nm) - M6 - PDF 2D - 2D DXF - 3D STP - 118,52 Kč 50
23.0- 25.0 - 0.88- 1.00 - 18.0(0.70) - 4 - 03013040 - 89 lbf-in (10 Nm) - M6 - PDF 2D - 2D DXF - 3D STP - 120,26 Kč 0
25.0- 27.0 - 1.00- 1.06 - 18.0(0.70) - 4 - 03013059 - 89 lbf-in (10 Nm) - M6 - PDF 2D - 2D DXF - 3D STP - 121,75 Kč 0
27.0- 29.0 - 1.06- 1.13 - 18.0(0.70) - 4 - 03013067 - 89 lbf-in (10 Nm) - M6 - PDF 2D - 2D DXF - 3D STP - 124,23 Kč 50
29.0- 31.0 - 1.13- 1.25 - 20.0(0.81) - 4 - 03013075 - 115 lbf-in (13 Nm) - M7 - PDF 2D - 2D DXF - 3D STP - 144,31 Kč 100
31.0- 34.0 - 1.25- 1.31 - 20.0(0.81) - 4 - 03013083 - 115 lbf-in (13 Nm) - M7 - PDF 2D - 2D DXF - 3D STP - 146,05 Kč 0
34.0- 37.0 - 1.31- 1.44 - 20.0(0.81) - 4 - 03013091 - 115 lbf-in (13 Nm) - M7 - PDF 2D - 2D DXF - 3D STP - 150,01 Kč 50
37.0- 40.0 - 1.44- 1.56 - 20.0(0.81) - 4 - 03013104 - 115 lbf-in (13 Nm) - M7 - PDF 2D - 2D DXF - 3D STP - 151,75 Kč 50
40.0- 43.0 - 1.56- 1.69 - 20.0(0.81) - 4 - 03013112 - 115 lbf-in (13 Nm) - M7 - PDF 2D - 2D DXF - 3D STP - 153,98 Kč 50
43.0- 47.0 - 1.69- 1.88 - 20.0(0.81) - 4 - 03013120 - 141 lbf-in (16 Nm) - M7 - PDF 2D - 2D DXF - 3D STP - 194,40 Kč 50
47.0- 51.0 - 1.88- 2.00 - 20.0(0.81) - 4 - 03013139 - 141 lbf-in (16 Nm) - M7 - PDF 2D - 2D DXF - 3D STP - 195,64 Kč 50
51.0- 55.0 - 2.00- 2.19 - 20.0(0.81) - 4 - 03013147 - 141 lbf-in (16 Nm) - M7 - PDF 2D - 2D DXF - 3D STP - 200,10 Kč 0
55.0- 59.0 - 2.19- 2.31 - 20.0(0.81) - 4 - 03013155 - 141 lbf-in (16 Nm) - M7 - PDF 2D - 2D DXF - 3D STP - 203,57 Kč 50
59.0- 63.0 - 2.94- 2.50 - 20.0(0.81) - 4 - 03013163 - 141 lbf-in (16 Nm) - M7 - PDF 2D - 2D DXF - 3D STP - 205,56 Kč 50
63.0- 68.0 - 2.50- 2.69 - 20.0(0.81) - 4 - 03013171 - 141 lbf-in (16 Nm) - M7 - PDF 2D - 2D DXF - 3D STP - 207,79 Kč 0
68.0- 73.0 - 2.69- 2.88 - 25.0(1.0) - 4 - 03013180 - 265 lbf-in (30 Nm) - M8 - PDF 2D - 2D DXF - 3D STP - 292,59 Kč 50
73.0- 79.0 - 2.88- 3.13 - 25.0(1.0) - 4 - 03013198 - 265 lbf-in (30 Nm) - M8 - PDF 2D - 2D DXF - 3D STP - 302,26 Kč 0
79.0- 85.0 - 3.13- 3.38 - 25.0(1.0) - 4 - 03013200 - 265 lbf-in (30 Nm) - M8 - PDF 2D - 2D DXF - 3D STP - 308,21 Kč 50
85.0- 91.0 - 3.38- 3.56 - 25.0(1.0) - 4 - 03013219 - 265 lbf-in (30 Nm) - M8 - PDF 2D - 2D DXF - 3D STP - 315,40 Kč 0
91.0- 97.0 - 3.56- 3.81 - 25.0(1.0) - 4 - 03013227 - 265 lbf-in (30 Nm) - M8 - PDF 2D - 2D DXF - 3D STP - 321,85 Kč 50
97.0- 104.0 - 3.81- 4.13 - 25.0(1.0) - 4 - 03013235 - 265 lbf-in (30 Nm) - M8 - PDF 2D - 2D DXF - 3D STP - 329,04 Kč 50
104.0- 112.0 - 4.13- 4.44 - 25.0(1.0) - 4 - 03013243 - 265 lbf-in (30 Nm) - M8 - PDF 2D - 2D DXF - 3D STP - 336,73 Kč 25
112.0- 121.0 - 4.44- 4.75 - 25.0(1.0) - 4 - 03013251 - 265 lbf-in (30 Nm) - M8 - PDF 2D - 2D DXF - 3D STP - 342,93 Kč 75
121.0- 130.0 - 4.75- 5.13 - 25.0(1.0) - 4 - 03013260 - 265 lbf-in (30 Nm) - M8 - PDF 2D - 2D DXF - 3D STP - 349,12 Kč 50
130.0- 140.0 - 5.13- 5.50 - 28.0(1.25) - 4 - 03013278 - 398 lbf-in (45 Nm) - M10 - PDF 2D - 2D DXF - 3D STP - 489,22 Kč 40
140.0- 150.0 - 5.50- 5.88 - 28.0(1.25) - 4 - 03013286 - 398 lbf-in (45 Nm) - M10 - PDF 2D - 2D DXF - 3D STP - 499,14 Kč 20
150.0- 162.0 - 5.88- 6.38 - 28.0(1.25) - 4 - 03013294 - 398 lbf-in (45 Nm) - M10 - PDF 2D - 2D DXF - 3D STP - 511,04 Kč 100
162.0- 174.0 - 6.38- 6.88 - 28.0(1.25) - 4 - 03013307 - 398 lbf-in (45 Nm) - M10 - PDF 2D - 2D DXF - 3D STP - 517,24 Kč 50
174.0- 187.0 - 6.88- 7.38 - 28.0(1.25) - 4 - 03013315 - 398 lbf-in (45 Nm) - M10 - PDF 2D - 2D DXF - 3D STP - 525,17 Kč 50
187.0- 200.0 - 7.38- 7.88 - 28.0(1.25) - 4 - 03013323 - 398 lbf-in (45 Nm) - M10 - PDF 2D - 2D DXF - 3D STP - 535,09 Kč 20
200.0- 213.0 - 7.88- 8.38 - 28.0(1.25) - 4 - 03013331 - 398 lbf-in (45 Nm) - M10 - PDF 2D - 2D DXF - 3D STP - 543,03 Kč 10
213.0- 226.0 - 8.38- 8.88 - 28.0(1.25) - 4 - 03013340 - 398 lbf-in (45 Nm) - M10 - PDF 2D - 2D DXF - 3D STP - 549,23 Kč 0
226.0- 239.0 - 8.88- 9.44 - 28.0(1.25) - 4 - 03013358 - 398 lbf-in (45 Nm) - M10 - PDF 2D - 2D DXF - 3D STP - 559,15 Kč 10
239.0- 252.0 - 9.44- 10.00 - 28.0(1.25) - 4 - 03013366 - 398 lbf-in (45 Nm) - M10 - PDF 2D - 2D DXF - 3D STP - 567,08 Kč 10
252.0- 265.0 - 10.00- 10.44 - 28.0(1.25) - 4 - 03013374 - 398 lbf-in (45 Nm) - M10 - PDF 2D - 2D DXF - 3D STP - 713,13 Kč 0
265.0- 278.0 - 10.44- 11.00 - 28.0(1.25) - 4 - 03013390 - 398 lbf-in (45 Nm) - M10 - PDF 2D - 2D DXF - 3D STP - 763,21 Kč 20
278.0- 291.0 - 11.00- 11.44 - 28.0(1.25) - 4 - 03013422 - 398 lbf-in (45 Nm) - M10 - PDF 2D - 2D DXF - 3D STP - 816,53 Kč 0
291.0- 304.0 - 11.44- 12.00 - 28.0(1.25) - 4 - 03013433 - 398 lbf-in (45 Nm) - M10 - PDF 2D - 2D DXF - 3D STP - 873,80 Kč 10
304.0- 317.0 - 12.00- 12.50 - 28.0(1.25) - 4 - 03013444 - 398 lbf-in (45 Nm) - M10 - PDF 2D - 2D DXF - 3D STP - 934,80 Kč 0
317.0- 330.0 - 12.50- 13.00 - 28.0(1.25) - 4 - 03013403 - 398 lbf-in (45 Nm) - M10 - PDF 2D - 2D DXF - 3D STP - 1.019,11 Kč 0
330.0- 343.0 - 13.00- 13.50 - 28.0(1.25) - 4 - 03013455 - 398 lbf-in (45 Nm) - M10 - PDF 2D - 2D DXF - 3D STP - 1.110,85 Kč 0
343.0- 356.0 - 13.50- 14.00 - 28.0(1.25) - 4 - 03013466 - 398 lbf-in (45 Nm) - M10 - - - - 1.210,78 Kč 0
356.0- 369.0 - 14.00- 14.50 - 28.0(1.25) - 4 - 03013477 - 398 lbf-in (45 Nm) - M10 - PDF 2D - 2D DXF - 3D STP - 1.319,63 Kč 0
369.0- 382.0 - 14.50- 15.00 - 28.0(1.25) - 4 - 03013488 - 398 lbf-in (45 Nm) - M10 - PDF 2D - 2D DXF - 3D STP - 1.438,40 Kč 0
382.0- 395.0 - 15.00- 15.56 - 28.0(1.25) - 4 - 03013499 - 398 lbf-in (45 Nm) - M10 - PDF 2D - 2D DXF - 3D STP - 1.567,84 Kč 0
395.0- 408.0 - 15.56- 16.00 - 28.0(1.25) - 4 - 03013500 - 398 lbf-in (45 Nm) - M10 - PDF 2D - 2D DXF - 3D STP - 1.709,17 Kč 0

Opis

W4 Supra W4 jest w pełni zgodny z dyrektywą RoHs UE 20032/95/WE. Śruba ze stali nierdzewnej wraz z nakrętką zabezpieczającą i systemem przekładek umożliwiają mocowanie nawet najbardziej wymagających zespołów węży. Supra W4 zacisk wykonany w całości ze stali nierdzewnej, przeznaczony do wymagających zastosowań, w których niezbędna jest wysoka odporność na korozję.

Dzięki rewolucyjnemu obrotowemu mostkowi Supra W4 zamontować nawet w najbardziej skomplikowanych zastosowaniach bez konieczności zdejmowania węża. Można go otworzyć i ponownie zamocować na miejscu bez konieczności demontażu innych części zacisku, co znacznie ułatwia montaż.

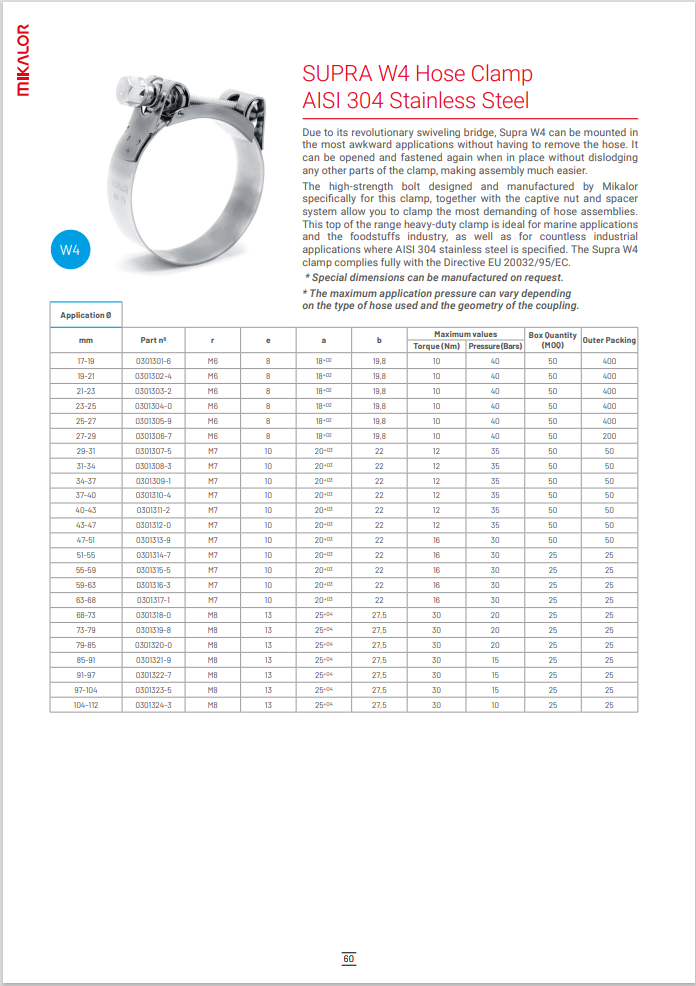

Karta specyfikacji produktu

Pobierz

Specyfikacja

Wyprodukowane przez Mikalor
Numer katalogowy HCL W4
Seria Mikalor SUPRA W4
Odporność na korozję Bardzo dobrze
Specyfikacja dotycząca korozji 400 godzin w komorze solnej (ASTM B-117)
Szerokość zacisku węża mm/cal 18,0 mm (0,71 cala) 20,0 mm (0,79 cala) 25,0 mm (0,98 cala) 28,0 mm (1,10 cala)
Styl zespołu Pasek z podszewką
Materiał opaski W4 Stal nierdzewna
Typ śruby/wkrętu Nakrętka sześciokątna
Materiał śruby/wkrętu W4 Stal nierdzewna
Wykończenie Stal nierdzewna
Kolor Srebro
Maksymalna prędkość dokręcania obr./min 540 +/-5
Specyfikacja 1 Dyrektywa UE 2002/95/WE
Kraj produkcji Hiszpania
Kod taryfy celnej 7326 90 92
Towary niebezpieczne Nie
Zgodność z dyrektywą RoHS Tak

Nieustępliwa wytrzymałość i najwyższa odporność na korozję: zacisk do węży Mikalor SUPRA Heavy-Duty – w całości wykonany ze stali nierdzewnej 304 (17,0–408,0 mm)

Zaprojektowany z myślą o najbardziej wymagających zastosowaniach, wymagających wyjątkowej wytrzymałości i maksymalnej odporności na korozję, zacisk do węży Mikalor SUPRA Heavy-Duty zapewnia niezrównaną wydajność. Wykonany w całości z najwyższej jakości stali nierdzewnej 304, łącznie z opaską i śrubą, zacisk ten jest odporny na ekstremalne warunki i zapewnia bezpieczne, szczelne zamknięcie w szerokim zakresie rozmiarów od 17,0 mm do 408,0 mm. Idealny do ciężkich maszyn, środowisk morskich, przetwórstwa chemicznego i węży o dużej średnicy, zacisk SUPRA zapewnia niezawodność tam, gdzie ma to największe znaczenie.

Dlaczego warto wybrać zacisk do węży Mikalor SUPRA Heavy-Duty – w całości wykonany ze stali nierdzewnej 304?

  • Ekstremalna siła zacisku: Solidny system śrub i czopów w połączeniu z mocną opaską zapewnia znacznie większą siłę zacisku niż standardowe opaski zaciskowe.
  • Wytrzymała konstrukcja: Zaprojektowana z myślą o wysokim ciśnieniu, wibracjach i wymagających warunkach pracy.
  • W całości ze stali nierdzewnej 304: zapewnia najwyższą odporność na korozję, idealna do zastosowań morskich, chemicznych, przetwórstwa spożywczego (w przypadku bezpośredniego kontaktu należy wziąć pod uwagę konkretną klasę spożywczą) i innych trudnych warunków.
  • Szeroki zakres rozmiarów dla dużych średnic: obejmuje szeroki zakres od 17,0 mm do 408,0 mm, idealny do dużych węży, kanałów i rur.
  • Solidny system śrub i czopów: ułatwia zastosowanie wysokiego momentu obrotowego i równomierny rozkład nacisku, zapewniając doskonałą szczelność.
  • Fazowane krawędzie opaski: Zapobiegają uszkodzeniom węża, zapewniając bezpieczne i trwałe mocowanie bez przecięcia lub przetarcia.
  • Sprawdzona jakość Mikalor: światowy lider w dziedzinie wysokowydajnych rozwiązań w zakresie zaciskania i mocowania.

Idealny dla:

  • Morskie układy wydechowe i dolotowe
  • Zakłady przetwórstwa chemicznego
  • Przemysł spożywczy i napojowy (należy uwzględnić konkretne klasy spożywcze przeznaczone do bezpośredniego kontaktu)
  • Ciężkie maszyny i sprzęt budowlany w środowiskach korozyjnych
  • Węże przemysłowe i przewody o dużej średnicy
  • Wszelkie zastosowania wymagające ekstremalnej siły zacisku i maksymalnej odporności na korozję.

Doświadcz niezrównanej siły trzymania i najwyższej ochrony przed korozją:

Opaska zaciskowa Mikalor SUPRA Heavy-Duty Hose Clamp, wykonana w całości ze stali nierdzewnej 304, jest najlepszym rozwiązaniem do zabezpieczania połączeń o dużej średnicy i wysokim ciśnieniu w najbardziej wymagających warunkach. Jej solidna konstrukcja i mocny mechanizm zaciskowy zapewniają szczelność nawet w ekstremalnych warunkach pracy. Konstrukcja wykonana w całości ze stali nierdzewnej 304 zapewnia niezrównaną odporność na rdzę, wżery i degradację chemiczną. Zaufaj zaciskowi Mikalor SUPRA, który zapewnia niezawodną siłę mocowania i długotrwałą wydajność w najbardziej krytycznych i korozyjnych systemach.

Najważniejsze cechy:

  • Materiał: w całości stal nierdzewna 304 (opaska, śruba i czopy)
  • Typ: Zacisk do węża o dużej wytrzymałości
  • Szerokość taśmy: Heavy Duty (konkretna szerokość może się trochę różnić w zależności od rozmiaru)
  • Zakres rozmiarów: 17,0 mm–408,0 mm
  • Ekstremalna siła zacisku do wymagających zastosowań
  • Solidna i trwała konstrukcja
  • Najwyższa odporność na korozję (w całości ze stali nierdzewnej 304)
  • Fazowane krawędzie taśmy chroniące węże

Aby uzyskać absolutnie najlepszą moc zaciskania i najwyższą odporność na korozję w przypadku połączeń o dużej średnicy, wybierz zacisk do węży Mikalor SUPRA Heavy-Duty wykonany w całości ze stali nierdzewnej 304. Zapewnij integralność i długowieczność swoich najbardziej krytycznych i podatnych na korozję systemów – zamów już dziś!
