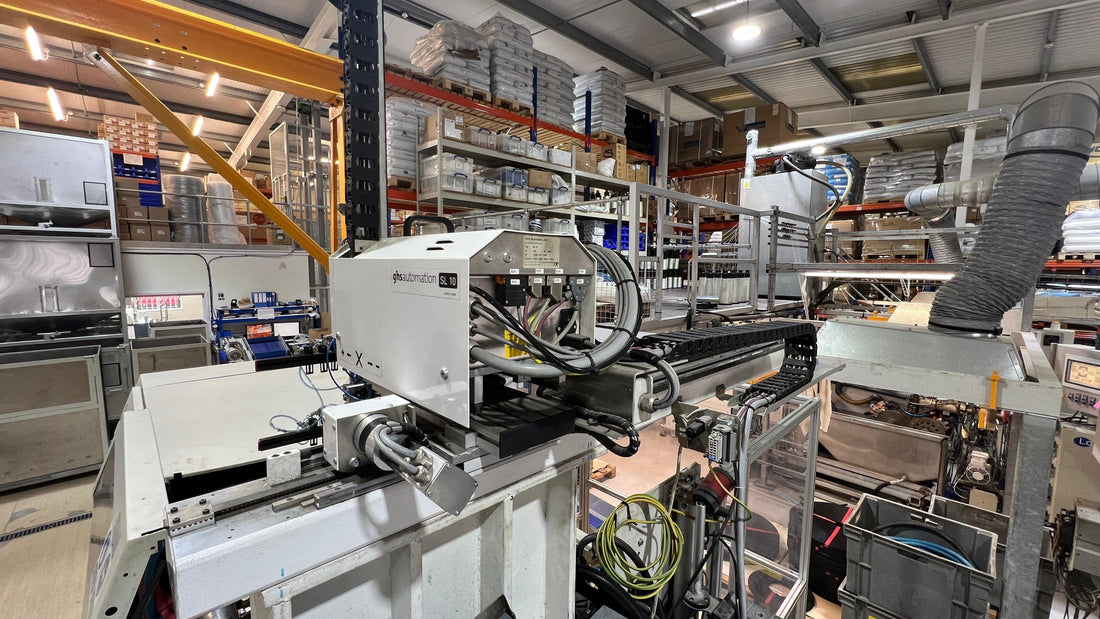

Robotika a automatizácia

Robotické hadicové svorky: Presné spojenia pre automatizované systémy

V zložitom svete robotiky a automatizácie prispieva každá súčiastka k presnosti, spoľahlivosti a životnosti systému. Hadicové svorky, ktoré sú často neviditeľné, zohrávajú kľúčovú úlohu pri zabezpečení životne dôležitých vedení robotov – ich pneumatických, hydraulických, chladiacich a napájacích vedení. Na rozdiel od svoriek v statických priemyselných prostrediach, tie používané v robotike musia vydržať neustály, komplexný pohyb, vysokofrekvenčné vibrácie a často pracujú v stiesnených priestoroch, čo vyžaduje jedinečnú kombináciu odolnosti, flexibility a presnosti.

Špecifické požiadavky robotických aplikácií

Hadicové svorky v robotických systémoch čelia náročným výzvam:

• Neustály pohyb a ohýbanie: Robotické ramená a koncové efektory sa pohybujú rýchlo a opakovane, čím vystavujú hadice a ich svorky neustálemu ohýbaniu, krúteniu a dynamickému namáhaniu. Svorky musia za takýchto podmienok zabraňovať odieraniu a zachovávať integritu.
• Odolnosť voči vibráciám: Motory, prevody a rýchle pohyby generujú výrazné vibrácie, ktoré môžu spôsobiť uvoľnenie svoriek v priebehu času, čo vedie k únikom alebo odpojeniam.
• Kompaktná veľkosť a ľahká konštrukcia: Priestor v robotických ramenách a uzavretých automatizačných bunkách je často veľmi obmedzený. Svorka musí byť malá, nízkoprofilová a čo najľahšia, aby sa minimalizovala pridaná hmotnosť, ktorá ovplyvňuje zotrvačnosť a spotrebu energie.
• Hladký profil a ochrana proti zachyteniu: Aby sa zabránilo zachyteniu o iné komponenty, káble alebo okolité prostredie počas pohybu, svorky musia mať hladký, nízkoprofilový dizajn bez ostrých hrán.
• Vysoká spoľahlivosť a životnosť: Prestávky v automatizovaných výrobných linkách sú mimoriadne nákladné. Svorka musí spoľahlivo fungovať počas miliónov cyklov bez poruchy.
• Kompatibilita s kvapalinami: V závislosti od funkcie robota môžu byť svorky vystavené pôsobeniu hydraulických olejov, stlačeného vzduchu, chladiacich kvapalín alebo dokonca kvapalín špecifických pre daný proces.
• Extrémne teploty a prostredie: Niektoré robotické aplikácie sa týkajú čistých priestorov, vysokých teplôt (napr. zváracie roboty) alebo nízkych teplôt, čo vyžaduje materiály, ktoré si zachovávajú svoje vlastnosti v širokom teplotnom rozsahu.
• Estetika a vedenie káblov: Pri niektorých pokročilých alebo kolaboratívnych robotoch sa zohľadňuje aj vzhľad a prehľadné vedenie hadíc a káblov.

Bežné typy robotických hadicových svoriek

Konkrétna svorka závisí od veľkosti hadice, tlaku, profilu pohybu a dostupného priestoru:

1. Svorka s ozubeným prevodom z nehrdzavejúcej ocele (miniatúrna a nízkoprofilová):
• Popis: Ide o zmenšené verzie tradičných skrutkových svoriek, ktoré sú špeciálne navrhnuté pre hadice s menším priemerom a stiesnené priestory. Pre robotiku je kľúčová konštrukcia z nehrdzavejúcej ocele (zvyčajne 304 alebo 316), ktorá zabraňuje korózii a zaručuje odolnosť.
• Použitie: Pneumatické vedenia, malé hydraulické vedenia, chladiace vedenia pre koncové efektory a všeobecné zväzkovanie káblov a hadíc v robotických ramenách alebo ovládacích skriniach.
• Vlastnosti: Dobrá tesniaca sila vzhľadom na svoju veľkosť, ľahko dostupné a relatívne jednoduchá inštalácia. Zrolované okraje sú nevyhnutné na zabránenie poškodeniu hadice pri opakovanom ohýbaní.
2. Pružinové svorky (s automatickou kompenzáciou):
• Popis: Tieto svorky sú vyrobené z pružinovej ocele a vyvíjajú na hadicu konštantnú radiálnu silu. Vďaka svojej samokompensačnej vlastnosti sa prispôsobujú zmenám priemeru hadice spôsobeným teplotnými výkyvmi alebo starnutím materiálu hadice.
• Aplikácie: Chladiace potrubia, nízkotlakové pneumatické potrubia alebo akýkoľvek systém, v ktorom dochádza k častým teplotným cyklom v rámci prevádzkového rozsahu robota.
• Materiály: Vysokokvalitná pružinová oceľ, často s antikoróznymi povlakmi (napr. pozinkovanie, mechanické galvanizovanie alebo špeciálne polymérne povlaky) na zabezpečenie dlhej životnosti. Používajú sa aj pružinové svorky z nehrdzavejúcej ocele.
• Vlastnosti: Konštantné napätie, rýchla inštalácia (často pomocou klieští) a vynikajúca odolnosť proti uvoľneniu spôsobenému vibráciami.
3. Polstrované svorky (P-svorky / Adel® svorky):
• Popis: Skladá sa z kovového pásu vystlaného elastomérovou podložkou. Táto podložka chráni hadicu alebo kábel pred odieraním a ošúchaním o komponenty robota alebo iné vedenia a zároveň tlmí vibrácie.
• Použitie: Zabezpečenie hydraulických alebo pneumatických vedení pozdĺž robotických ramien, upevnenie zväzkov káblov k rámom robotov alebo izolácia vedení od zdrojov vibrácií.
• Materiály:
• Kovový pás: Ľahké hliníkové zliatiny alebo nehrdzavejúca oceľ (304/316) pre pevnosť a odolnosť proti korózii.
• Vložka: Neoprén, EPDM, silikón alebo fluorosilikón, vybrané na základe teplotného rozsahu, kompatibility s kvapalinami a flexibility.
• Vlastnosti: Vynikajúce tlmenie vibrácií, zabraňuje odieraniu, zabezpečuje čisté a bezpečné vedenie, čo je kľúčové pre prevenciu poškodenia dynamických vedení.
4. Káblové viazače (vysoko odolné a uvoľniteľné):
• Popis: Hoci nejde o tradičné hadicové svorky, na zväzovanie a upevňovanie ohybných hadíc sa môžu použiť špeciálne odolné a uvoľniteľné káblové viazače vyrobené z odolných plastov (napr. nylon 6/6, nylon odolný voči poveternostným vplyvom) alebo dokonca z nehrdzavejúcej ocele, najmä v menej kritických alebo nízkotlakových aplikáciách, kde je primárnym problémom pohyb hadice.
• Aplikácie: Správa zväzkov hadíc a káblov pozdĺž robotických ramien, vedenie flexibilných potrubí alebo dočasné upevnenie počas prototypovania.
• Materiály: Vysoko pevný nylon (často s UV alebo tepelnými stabilizátormi) alebo nehrdzavejúca oceľ pre extrémnu odolnosť.
• Vlastnosti: Veľmi ľahký, nákladovo efektívny a jednoduchý na inštaláciu. Uvoľniteľné verzie umožňujú jednoduché úpravy počas návrhu alebo údržby.

Úvahy o dizajne a materiáloch pre robotiku

• Odolnosť proti únave: Materiály musia vydržať milióny ohybových cyklov bez praskania alebo straty upínacej sily.
• Ochrana proti korózii: Roboty často pracujú v prostredí s chladiacimi kvapalinami, rezacími kvapalinami alebo inými chemikáliami, čo si vyžaduje použitie materiálov odolných proti korózii.
• Hladké profily: Svorka by mala mať zaoblené hrany a nízkoprofilový dizajn, aby sa minimalizovalo riziko zachytenia alebo poškodenia iných komponentov pri rýchlych pohyboch.
• Integrované riešenia: Niektoré robotické systémy používajú špeciálne tvarované plastové alebo kovové upínacie komponenty, ktoré sú integrované priamo do konštrukcie robota alebo systému vedenia káblov, aby sa dosiahlo optimálne prispôsobenie a estetický vzhľad.
• Mechanizmy uzamykania odolné voči vibráciám: Pre kritické spoje sa uprednostňujú svorky s T-skrutkami so samosvornými maticami alebo špeciálne konštrukcie, ktoré odolávajú uvoľňovaniu pod vplyvom vibrácií.
• Čistota materiálu (pre robotiku v čistých priestoroch): V prostredí čistých priestorov (napr. výroba polovodičov, automatizácia vo farmaceutickom priemysle) musia byť materiály svoriek odolné voči odlupovaniu a kompatibilné s normami pre čisté priestory.

Vďaka starostlivému výberu správneho typu a materiálu a zabezpečeniu presnej inštalácie sú hadicové svorky v robotike tichými pracovnými nástrojmi, ktoré priamo prispievajú k agilite, spoľahlivosti a prevádzkovej dokonalosti automatizovaných systémov v rôznych odvetviach. Zabezpečujú, že životné línie robota – jeho hydraulický pohon, pneumatické ovládanie alebo chladiaca kvapalina – zostávajú presne tam, kde majú byť, aj keď robot vykonáva svoje najdynamickejšie a najzložitejšie úlohy.
