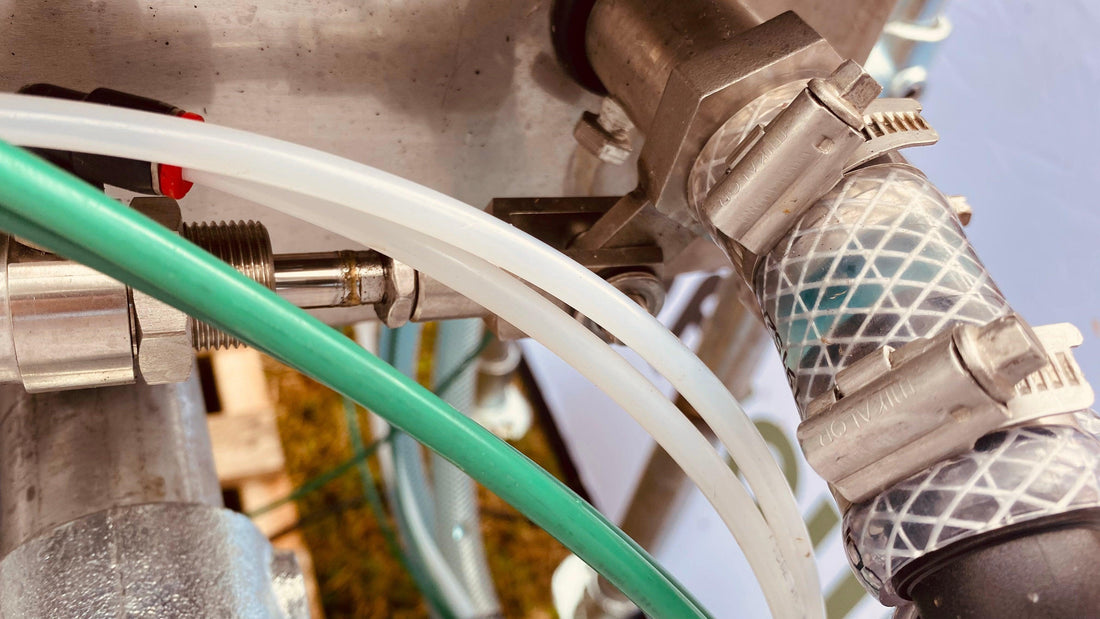

Rozloženie napätia

Špecifikácie namáhania: Optimalizácia konštrukcie hadicových svoriek pre konzistentný a spoľahlivý výkon

Neznámy hrdina bezúnikového pripojenia hadíc, hadicová svorka, pracuje pod značným mechanickým zaťažením. Jej schopnosť konzistentne a spoľahlivo plniť svoju kritickú funkciu závisí vo veľkej miere od jej špecifikácií namáhania – podrobného pochopenia a optimalizácie toho, ako jej komponenty odolávajú rôznym silám. Tieto sily, ktoré pôsobia počas utiahnutia a počas celej jej životnosti, zahŕňajú ťahové namáhanie, šmykové namáhanie, ohybové namáhanie a únavové namáhanie. Dobre navrhnutá svorka účinne zvládne tieto namáhania, zabraňuje trvalému deformovaniu alebo katastrofálnemu zlyhaniu a zabezpečuje dlhodobú integritu systému v aplikáciách v USA a vo svete.

Porozumenie namáhaniu v hadicových svorkách

Napätie je definované ako vnútorná sila na jednotku plochy v materiáli, ktorá pôsobí proti vonkajšiemu zaťaženiu. V hadicových svorkách patria medzi kritické body a typy napätia:

• Ťahové napätie: Primárne napätie v upínacom páse, keď je napnutý okolo hadice, a v skrutke, keď je utiahnutá.
• Šmykové napätie: Vzniká na rozhraní závitov skrutky a záberovej časti pásky alebo matice, kde sa jedna plocha kĺže po druhej.
• Ohybové namáhanie: Sústredené v oblastiach, kde je upínací pás ohnutý (napr. okolo skrutkového puzdra) alebo kde samotná skrutka podlieha ohybovým momentom.
• Únava materiálu: Opakované cykly zaťaženia a odľahčenia (napr. v dôsledku tlakových pulzácií, vibrácií alebo tepelnej rozťažnosti/zmrštenia) môžu viesť k únavovému poškodeniu, aj keď úrovne napätia sú nižšie ako medza pevnosti materiálu.

Kľúčové vlastnosti materiálu súvisiace s namáhaním:

• Medza pevnosti: Maximálne napätie, ktorému môže materiál odolávať, než sa začne trvalo deformovať (plasticky deformovať). Ak sa komponenty svorky deformujú, stratia schopnosť udržať upínací tlak.
• Maximálna pevnosť v ťahu (UTS): Maximálne napätie, ktoré materiál vydrží predtým, ako sa zlomí alebo prasknú. Ide o bod zlomu.
• Tvárnosť: Schopnosť materiálu plasticky sa deformovať pred zlomením. Dostatočná tvárnosť je dôležitá, aby bolo možné dosiahnuť určitú deformáciu bez krehkého poškodenia.
• Medza únavy/medza odolnosti: Maximálne namáhanie, ktoré môže materiál vydržať počas nekonečného počtu cyklov bez zlyhania v dôsledku únavy.

Prečo je zvládanie stresu tak dôležité

Prekročenie špecifikácií napätia svorky, či už počas inštalácie alebo prevádzky, vedie k nepriaznivým výsledkom:

• Strata upínacej sily: Ak sa komponenty deformujú alebo deformujú, napätie v upínacom páse sa znižuje, čo vedie k nedostatočnej upínacej sile a potenciálnym únikom.
• Katastrofická porucha: Komponenty sa môžu zlomiť (napr. prasknutie skrutky, prasknutie pásky), ak napätie prekročí medzu pevnosti v ťahu, čo vedie k okamžitej a potenciálne nebezpečnej poruche systému.
• Predčasné zlyhanie v dôsledku únavy materiálu: Aj keď je počiatočné utiahnutie úspešné, opakované prevádzkové namáhanie môže viesť k vzniku mikroskopických trhlín, ktoré sa časom šíria a spôsobujú neočakávané zlyhanie dlho pred uplynutím predpokladanej životnosti svorky.
• Znížená spoľahlivosť: Neschopnosť konzistentne riadiť vnútorné napätie znamená, že svorka nemôže zaručiť spoľahlivé a dlhodobé utesnenie, čo vedie k zvýšeným nákladom na údržbu, prestojom a bezpečnostným rizikám.

Optimalizácia konštrukcie hadicových svoriek pre riadenie napätia

Výrobcovia využívajú pokročilé technické princípy a vedu o materiáloch na optimalizáciu konštrukcie svoriek, aby dosiahli konzistentný a spoľahlivý výkon zaťaženia:

1. Výber materiálu:
• Vysoko pevné materiály: Komponenty vystavené vysokému napätiu (pásky, skrutky) sú často vyrobené z materiálov s vysokou medzou pevnosti a medzou pevnosti v ťahu. Bežne sa používajú špecifické druhy nehrdzavejúcej ocele (napr. 304, 316, 430) alebo tepelne spracovaná uhlíková oceľ, ktoré sa vyberajú na základe predpokladanej úrovne namáhania v danej aplikácii.
• Vhodná ťažnosť: Hoci je vysoká pevnosť kľúčová, materiály musia mať aj dostatočnú ťažnosť, aby mohli absorbovať energiu z neočakávaných nárazov alebo miernych nesúosov bez okamžitého krehkého zlomu.
• Odolnosť proti únave: Pre aplikácie, ktoré zahŕňajú vibrácie alebo tlakové pulzácie, sa volia materiály s dobrou odolnosťou proti únave.
2. Geometrický dizajn pre rozloženie napätia:
• Optimálna šírka a hrúbka pásky: Rozmery pásky sú starostlivo zvolené tak, aby sa upínací tlak rozložil na dostatočnú plochu hadice a zároveň aby mala páska dostatočný prierez a tuhosť na to, aby zvládla ťahové namáhanie bez deformácie.
• Zosilnené puzdro a mostík: Puzdro skrutky a mostík (pre svorky so šnekovým pohonom) sú navrhnuté tak, aby odolali ohybovým a ťahovým silám vyvíjaným skrutkou. Zosilnenia a strategické rozloženie materiálu minimalizujú koncentráciu napätia v týchto kritických oblastiach.
• Polomery a zaoblenia (vyhýbanie sa ostrým rohom): Ostré rohy pôsobia ako „koncentrátory napätia“, ktoré výrazne zosilňujú lokálne napätie. Konštrukcia svoriek zahŕňa veľké polomery a zaoblenia v miestach prechodov (napr. v mieste, kde pás vstupuje do puzdra, alebo okolo otvoru pre skrutku), aby sa vyrovnal tok napätia a zabránilo sa predčasnému praskaniu.
• Optimalizovaný dizajn závitu: Ako je uvedené v časti „Špecifikácie závitu“, profil závitu, stúpanie a hĺbka záberu sú optimalizované tak, aby sa strihové a ťahové napätie rovnomerne rozložilo po závitoch skrutky aj záberovej súčasti, čím sa zabráni odlupovaniu.
• Hladký vnútorný pás: Hladký vnútorný pás zabraňuje lokálnemu sústredeniu napätia na hadici, čo pomáha zachovať jej integritu a prispieva k rovnomernejšiemu rozloženiu napätia na svorku.
3. Výrobné procesy:
• Kovanie za studena: Procesy ako valcovanie za studena alebo ťahanie (používané pre pásový materiál) môžu zvýšiť pevnosť a tvrdosť materiálu prostredníctvom zpevňovania.
• Presné lisovanie a tvarovanie: Presné tvarovanie komponentov zaručuje správne uloženie a vyrovnanie, čo vedie k rovnomernejšiemu rozloženiu zaťaženia a menšiemu počtu nežiaducich bodov namáhania.
• Kvalita zvárania/spojov: Pri svorkách so zváranými komponentmi (napr. zváranými puzdrami) je kvalita zvaru kritická. Nekvalitné zvary spôsobujú defekty, ktoré pôsobia ako silné koncentrátory napätia, čo vedie k predčasnému zlyhaniu.
4. Inštalácia Riadenie krútiaceho momentu:
• Špecifikované hodnoty krútiaceho momentu: Výrobcovia uvádzajú odporúčané hodnoty krútiaceho momentu pri inštalácii. Tieto hodnoty sú odvodené z rozsiahlych testov, ktorých cieľom je zabezpečiť, aby bola svorka dostatočne utiahnutá, aby vytvorila bezpečné tesnenie, ale bez prekročenia medze pevnosti akéhokoľvek komponentu. Nedostatočné utiahnutie vedie k netesnosti; nadmerné utiahnutie môže spôsobiť trvalú deformáciu alebo okamžité zlyhanie. Použitie momentového kľúča je rozhodujúce pre konzistentný výkon.

Prepojenie na konzistentný a spoľahlivý výkon

Vďaka dôslednému riadeniu napätia prostredníctvom inteligentného dizajnu a výberu materiálov sú hadicové svorky optimalizované tak, aby:

• Konzistentné pôsobenie upínacej sily: Upínadlo dokáže spoľahlivo udržiavať požadovaný radiálny tlak na hadici, aby vytvorilo a udržalo tesnenie bez úniku, a to aj pri prevádzkových tlakoch.
• Odolnosť voči prevádzkovým zaťaženiam: Svorka vydrží dynamické zaťaženia, ako sú vibrácie, tlakové pulzácie a teplotné cykly počas svojej predpokladanej životnosti bez únavy alebo katastrofického zlyhania.
• Zabezpečte odolnosť: Komponenty svorky sú navrhnuté tak, aby odolali namáhaniu pri inštalácii a prevádzke, čo vedie k dlhšej a spoľahlivejšej životnosti a znižuje potrebu častých výmen.

Príslušné normy

Normy ako SAE J1508 (špecifikácie hadicových svoriek) v USA sú dôležitými referenčnými dokumentmi. Hoci neuvádzajú podrobné informácie o konkrétnych úrovniach namáhania pre každú súčiastku, často špecifikujú požiadavky na výkon, ako napríklad:

• Deštruktívny krútiaci moment (predtým maximálny krútiaci moment): Minimálny krútiaci moment, pri ktorom musí svorku zlyhať (napr. zlomenie skrutky, odtrhnutie pásky). Tým sa zaručuje minimálna úroveň pevnosti.
• Testovanie zaťaženia: Niektoré normy alebo interné testy výrobcu zahŕňajú aplikovanie špecifického zaťaženia na svorku, aby sa zabezpečilo, že sa natrvalo nedeformuje.
• Skúšky únavy: V určitých aplikáciách môžu byť svorky podrobené cyklickým skúškam s cieľom vyhodnotiť ich odolnosť voči únavovému poškodeniu v priebehu času.

Záver: Inžinierstvo trvalého výkonu

Špecifikácie namáhania hadicovej svorky predstavujú prísne strojárske konštrukčné riešenie, ktoré sa skrýva za jej zdanlivo jednoduchým tvarom. Pečlivou analýzou a optimalizáciou toho, ako každá súčiastka zvládne ťahové, šmykové, ohybové a únavové namáhanie, prostredníctvom inteligentného výberu materiálov, presného geometrického návrhu a kvalitnej výroby, konštruktéri svoriek zabezpečujú, že produkt môže poskytovať spoľahlivý a dlhotrvajúci výkon. Pri kritických aplikáciách, kde sú dôsledky zlyhania závažné, je mimoriadne dôležité pochopiť a uprednostniť svorky navrhnuté tak, aby odolali špecifikovaným namáhaniam. Je to dôkazom toho, že skutočná spoľahlivosť vyplýva z hlbokého pochopenia pôsobiacich síl, čo umožňuje svorke spoľahlivo plniť svoju základnú úlohu ako základný kameň bezpečných systémov na prenos tekutín.
