Hadicové spony pro ropu a plyn: Navržené pro vysoký tlak a drsné prostředí

V neúprosném světě těžby, zpracování a přepravy ropy a zemního plynu nejsou hadicové spony běžnými spojovacími prvky. Jedná se o kritické komponenty, které jsou konstruovány tak, aby odolávaly některým z nejextrémnějších podmínek na Zemi – od korozivních hlubin oceánu po spalující horko pouštních potrubí a ledový chlad Arktidy. Požadavky vysokého tlaku, agresivních chemikálií, výbušného prostředí a neustálých vibrací vyžadují specializovaná řešení hadicových svorek, která upřednostňují především bezpečnost, spolehlivost a dlouhou životnost.

Jedinečné výzvy v aplikacích v ropném a plynárenském průmyslu

Provozní prostředí v ropném a plynárenském průmyslu představuje pro hadicové spony celou řadu náročných výzev:

• Extrémní tlaky: Hadice často přepravují kapaliny a plyny pod velmi vysokým tlakem, což vyžaduje svorky, které dokážou udržet bezpečné a těsné utěsnění i při obrovské síle.
• Koroze a chemické působení: Vystavení slané vodě, kyselému plynu (sirovodíku – H₂S), ropě, rafinovaným uhlovodíkům, vrtným kapalinám a různým chemikáliím vyžaduje výjimečnou odolnost proti korozi.
• Extrémní teploty: Provoz může probíhat v podmínkách arktických teplot pod bodem mrazu až po vysokoteplotní rafinační procesy, což vyžaduje materiály, které si zachovávají integritu v širokém teplotním spektru.
• Vibrace a nárazy: Čerpadla, kompresory, vrtné práce a přeprava vystavují hadicové sestavy neustálým vibracím a náhlým nárazům, což vyžaduje použití svorek, které se neuvolní ani nezlyhají.
• Opotřebení a eroze: V určitých aplikacích mohou suspendované pevné látky nebo abrazivní média způsobit opotřebení vnějších součástí.
• UV záření a ozon: Venkovní instalace jsou vystaveny dlouhodobému slunečnímu záření a ozonu, které mohou narušovat odolnost materiálů.
• Požární odolnost: V některých kritických oblastech je schopnost zachovat integritu během požáru bezpečnostním požadavkem.
• Nebezpečné prostředí: Přítomnost hořlavých plynů a kapalin vyžaduje v určitých zónách použití materiálů a konstrukcí odolných proti jiskrám.

Speciální typy hadicových svorek pro ropu a plyn

Zatímco některé obecné typy průmyslových svorek jsou přizpůsobeny, ropný a plynárenský sektor často spoléhá na konstrukce pro těžké použití a speciálně vyrobené konstrukce:

1. Těžké svorky s T-šroubem:
• Popis: Tyto svorky jsou díky své vynikající pevnosti a schopnosti poskytovat vysokou a rovnoměrnou upínací sílu nepostradatelným pomocníkem. Skládají se z robustního pásku, T-šroubu a pojistné matice.
• Použití: Vysokotlaké vzduchové potrubí, hydraulické hadice, přeprava kalů, sací a výtlačné hadice a obecně těžká připojení na vrtných soupravách, potrubích a zpracovatelských závodech.
• Hlavní vlastnosti: Široké pásky pro lepší kontakt s povrchem, robustní T-šrouby a samosvorné matice, které zabraňují uvolnění při vibracích.

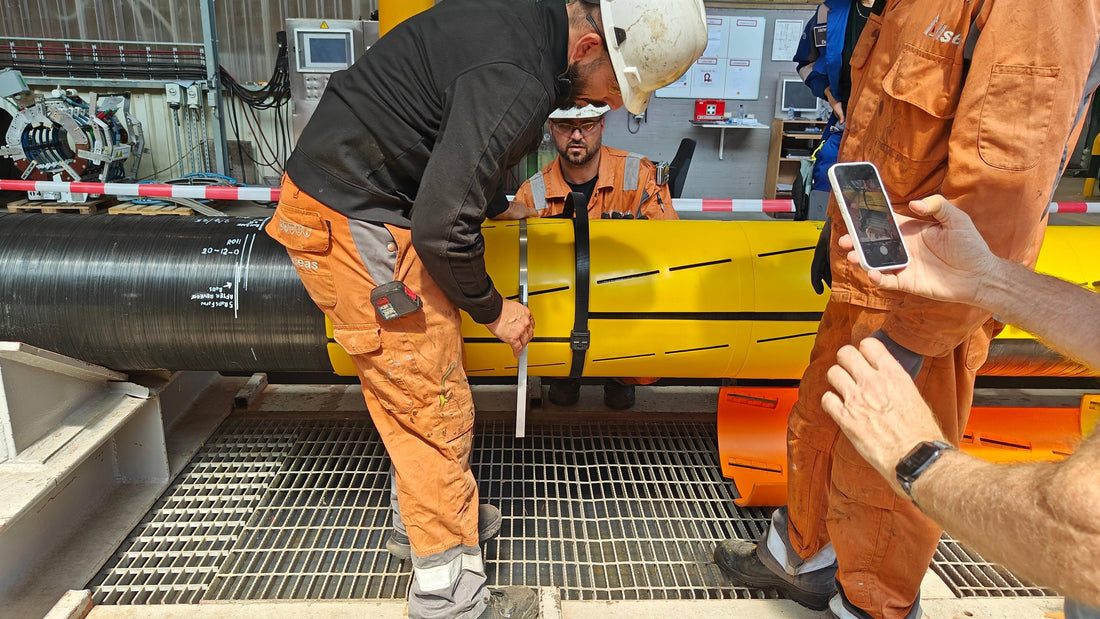

2. Páskové svorky (páskovací systémy):
• Popis: Tyto systémy využívají souvislé role vysoce pevných nerezových pásků se samostatnými sponami nebo svorkami a nabízejí mimořádnou univerzálnost pro hadice na míru a hadice s velmi velkým průměrem. Páska se nastříhá na požadovanou délku, omotá se, napne se a zajistí se pomocí speciálního nástroje.
• Použití: Upevnění hadic s velkým průměrem, trvalé instalace na potrubích, upevnění značek nebo izolace a zpevnění spojů v náročných podmínkách.
• Hlavní vlastnosti: Nastavitelná délka, výjimečná pevnost a schopnost přizpůsobit se nepravidelným tvarům.
3. Těžké šroubové svorky (dvojité šroubové svorky):
• Popis: Tyto svorky jsou vybaveny dvěma nebo více šrouby a poskytují ještě větší upínací sílu a bezpečnost než konstrukce s jedním T-šroubem, protože rozkládají napětí na větší plochu.
• Použití: Potrubí pro extrémně vysoký tlak, hadice s velkým průměrem v kritických aplikacích, jako jsou vzestupné potrubí pro vrtání na moři, vysokotlaké potrubí pro bahno a hadice pro těžké sací a výtlačné aplikace.
• Hlavní vlastnosti: Maximální upínací síla, robustní konstrukce pro extrémní zatížení.
4. Šnekové svorky (pro vysoké zatížení a celonerezové):
• Popis: Zatímco v průmyslu se běžně používají lehčí verze, pro méně kritické, ale přesto náročné aplikace v ropném a plynárenském průmyslu se používají speciální šnekové svorky z nerezové oceli s extra širokými pásy a robustním pouzdrem.
• Použití: Nízkotlaké až středotlaké potrubí, potrubí pro přístroje a přeprava nekritických kapalin.
• Hlavní vlastnosti: Snadná instalace, celonerezová konstrukce odolná proti korozi.

Materiály pro hadicové spony pro ropu a plyn

Výběr materiálu je zásadní pro zajištění přežití v drsném prostředí ropného a plynárenského průmyslu:

• Nerezová ocel 316L: Materiál pro náročné použití díky své vynikající obecné odolnosti proti korozi, zejména proti důlkové a štěrbinové korozi v prostředí bohatém na chloridy (např. slaná voda, mořské prostředí). Písmeno „L“ označuje nízký obsah uhlíku, který zlepšuje svařitelnost a odolnost proti mezikrystalické korozi, což je zásadní pro použití v prostředí s vysokou chemickou zátěží.
• Super duplexní nerezové oceli (např. F55/2507, F53/2205): Tyto slitiny nabízejí výrazně vyšší odolnost proti korozi a pevnost ve srovnání se standardními nerezovými ocelemi. Jsou obzvláště odolné proti koroznímu praskání pod napětím a prostředí s kyselými plyny (H₂S), což je činí ideálními pro vysoce korozivní aplikace v oblasti těžby ropy a zemního plynu.
• Monel® (slitiny niklu a mědi): Známé svou výjimečnou odolností proti korozi způsobené rychle proudící mořskou vodou, díky čemuž jsou vhodné pro použití v pobřežních a námořních aplikacích, kde je slaná voda hlavním problémem.
• Inconel® (slitiny niklu a chromu): Používají se v aplikacích s extrémně vysokými teplotami a v prostředích, které vyžadují odolnost proti oxidaci a tečení při zvýšených teplotách, často se vyskytují ve zpracování a rafinaci.
• Uhlíková ocel (povlakovaná): Občas se používá pro velmi velké, nekritické nebo dočasné aplikace, kde je hlavním faktorem cena, ale vždy s odolnými ochrannými povlaky (např. žárové zinkování, speciální epoxidové povlaky) pro ochranu proti korozi.

Konstrukční vlastnosti pro náročné podmínky

Kromě materiálů přispívají ke spolehlivosti hadicových spon pro ropu a plyn také specifické konstrukční prvky:

• Zahnuté hrany: Zabraňují proříznutí materiálu hadice, což je důležité zejména u vysokotlakých hadic, které se mohou pod tlakem vyboulet.
• Odolná konstrukce: Silnější pásky, větší šrouby a robustní pouzdra, které odolají extrémním silám a vibracím.
• Samojistné matice: Používají se s T-šrouby a šroubovými svorkami, aby se zabránilo uvolnění při vibracích a dynamickém zatížení.
• Hladký vnitřní povrch: Minimalizuje potenciální poškození krytu hadice.
• Široká upínací plocha: Rovnoměrněji rozkládá upínací sílu, čímž snižuje lokální namáhání hadice.
• Sledovatelnost a certifikace: Vysoce kvalitní svorky jsou často dodávány s certifikáty materiálu a jsou sledovatelné, aby byla zajištěna shoda s průmyslovými normami.

Relevantní průmyslové normy a certifikace

Dodržování přísných průmyslových norem a certifikací je nezbytným aspektem používání hadicových svorek v ropném a plynárenském průmyslu:

• API (American Petroleum Institute): Stanovuje normy pro zařízení používaná v ropném a plynárenském průmyslu, včetně některých norem týkajících se hadicových sestav a spojů.
• NACE International (Národní asociace inženýrů zabývajících se korozí): Poskytuje normy pro kontrolu koroze, které jsou zvláště důležité pro výběr materiálů v prostředí s obsahem H₂S (např. NACE MR0175/ISO 15156 pro materiály odolné proti sulfidovému praskání v kyselém prostředí).
• ISO (Mezinárodní organizace pro normalizaci): Různé normy ISO se vztahují k hadicovým sestavám, testování a specifikacím materiálů, které jsou relevantní.
• DNV (Det Norske Veritas) a ABS (American Bureau of Shipping): Klasifikační společnosti, které stanovují normy pro námořní a pobřežní zařízení, včetně hadicových systémů.
• Směrnice ATEX (Evropa): Pro zařízení používaná v prostředí s nebezpečím výbuchu, která vyžadují použití neiskřivých nebo jiskrově bezpečných materiálů, kde je to vhodné.

Díky integraci pokročilých materiálů, robustní konstrukci a dodržování přísných průmyslových norem jsou hadicové spony v ropném a plynárenském sektoru více než jen spojovacími prvky; jsou to technicky propracované bezpečnostní prvky, které jsou zásadní pro zachování integrity vysokotlakých potrubí a zabezpečení kritické výrobní a dopravní infrastruktury v nejnáročnějších podmínkách na světě.
