Minimizar la distorsión de las mangueras: geometría de las abrazaderas y conexiones fiables de las mangueras

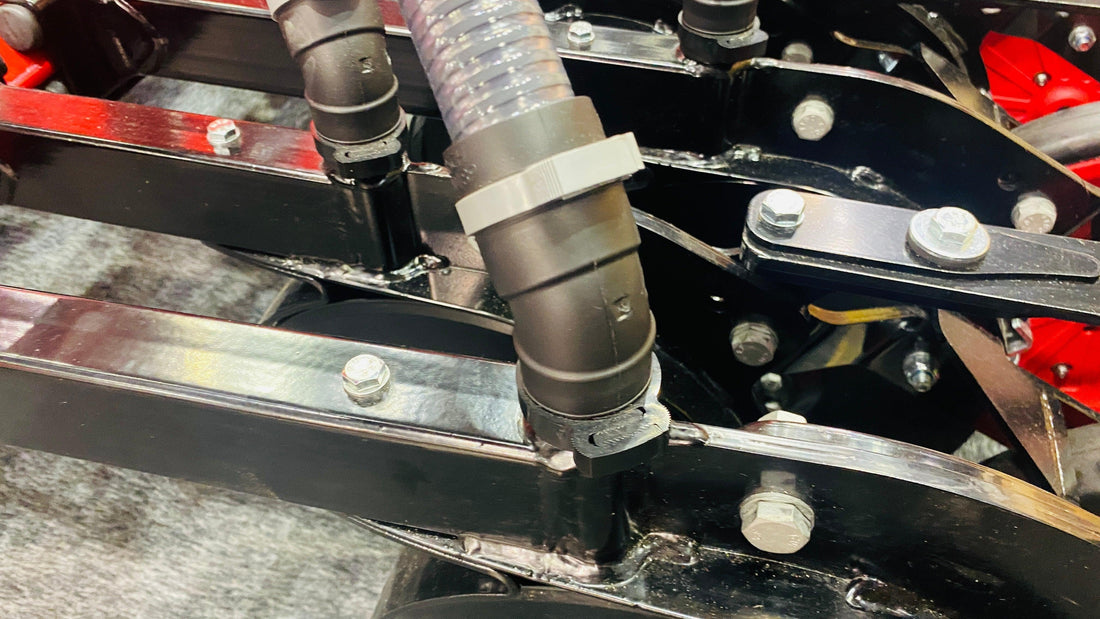

La integridad de una conexión de manguera depende no solo de la fuerza que ejerce una abrazadera, sino también de cómo se aplica esa fuerza. Un factor crítico para garantizar un sellado fiable y sin fugas y prolongar la vida útil de la manguera es la geometría de la abrazadera y su capacidad para minimizar la distorsión de la manguera. Cuando se aprieta una abrazadera de manguera, ejerce una fuerza de compresión sobre la manguera. Si esta fuerza se aplica de forma desigual o hace que la manguera se deforme con respecto a su forma prevista, puede comprometer gravemente el sellado y provocar un fallo prematuro del sistema en aplicaciones que van desde la automoción hasta la industria, tanto en Estados Unidos como en el resto del mundo.

Comprender la distorsión de las mangueras y sus consecuencias

La distorsión de la manguera se refiere a cualquier deformación no uniforme de la sección transversal de la manguera cuando se aprieta la abrazadera. Las formas más comunes incluyen:

• Ovalización: La manguera se comprime hasta adoptar una forma ovalada en lugar de permanecer perfectamente circular.
• Aplastamiento o pellizco localizado: la banda de sujeción, especialmente si es demasiado estrecha o tiene bordes afilados, se clava en zonas específicas de la manguera.
• Deformación o arrugas: El material de la manguera forma pliegues o arrugas debajo de la abrazadera, especialmente en mangueras más blandas o de paredes más finas.
• Extrusión: Material blando de la manguera que sale forzado por debajo de la abrazadera.

Las consecuencias de tal distorsión son significativas:

• Eficacia del sellado comprometida: un sellado verdaderamente fiable requiere una presión de contacto uniforme entre la manguera y el racor. La distorsión crea una distribución desigual de la presión, lo que da lugar a puntos de alta presión (que pueden dañar la manguera) y puntos críticos de baja presión (que se convierten en posibles vías de fuga).
• Reducción de la vida útil de la manguera: los aplastamientos o pellizcos localizados dañan las capas estructurales de la manguera (revestimiento, refuerzo, cubierta). Este debilitamiento hace que la manguera sea más susceptible de agrietarse, reventar o degradarse más rápidamente bajo presiones operativas, lo que acorta significativamente su vida útil.
• Flujo de fluido restringido: una distorsión grave puede reducir el diámetro interno de la manguera en el punto de conexión, lo que dificulta el flujo de fluido y puede afectar a la eficiencia del sistema.
• Fatiga acelerada: El material de las mangueras deformadas, especialmente en condiciones dinámicas como vibraciones o pulsaciones de presión, experimenta una distribución desigual de la tensión, lo que puede acelerar la fatiga del material y provocar fallos prematuros.
• Preocupaciones estéticas y de calidad: La deformación visible de la manguera puede indicar una instalación deficiente o una abrazadera mal elegida, lo que repercute negativamente en la calidad general y la profesionalidad del montaje.

Optimización de la geometría de la abrazadera para minimizar la distorsión

Los fabricantes de abrazaderas para mangueras diseñan estratégicamente la geometría de las abrazaderas para garantizar una compresión más uniforme y suave de la manguera:

1. Band Width:
• Bandas más anchas: generalmente preferibles, ya que distribuyen la fuerza de sujeción sobre una superficie mayor de la manguera. Esto reduce la presión localizada, minimizando significativamente el riesgo de pellizcos, cortes o deformaciones graves. Por el contrario, las bandas demasiado estrechas concentran la tensión, actuando como un alambre cortante.
• Cobertura adecuada: El ancho de la banda también debe ser suficiente para cubrir toda el área de sellado de la lengüeta o reborde del accesorio, garantizando una presión uniforme en toda la superficie de sellado crítica.
2. Perfil de la banda interior (fundamental para las abrazaderas de transmisión por tornillo sinfín):
• Smooth Inner Liner or Floating Bridge: Many high-quality worm drive clamps incorporate a smooth inner liner or a floating bridge (e.g., certain Jubilee® Original clamps or constant torque clamps). This design ensures the perforated outer band does not directly contact the hose, preventing its sharp edges from digging into soft hose materials and causing localized distortion or damage. This ensures a truly 360-degree uniform pressure distribution.
• Bordes enrollados o contorneados: Los bordes internos de la banda de sujeción, donde entra en contacto con la manguera, suelen estar enrollados, redondeados o suavizados de alguna otra forma. Esto elimina los puntos afilados que podrían cortar o desgastar la manguera, evitando daños localizados que contribuyen a la distorsión.
3. Espesor y rigidez de la banda:
• Una banda suficientemente gruesa y rígida (elegida en función de los requisitos de fuerza de sujeción de la aplicación y del material de la manguera) ayuda a que la abrazadera mantenga su forma circular cuando se aprieta. Una banda endeble podría deformarse excesivamente en el punto de apriete, lo que provocaría una ovalización significativa de la manguera.
4. Diseño de la carcasa/puente:
• El diseño de la carcasa del tornillo o puente influye en la uniformidad con la que la tensión generada por el tornillo se traduce en compresión radial alrededor de la manguera. Las carcasas bien diseñadas garantizan que la fuerza se distribuya de la forma más uniforme posible, lo que reduce la carga en un solo punto y favorece una compresión uniforme.
5. Consideraciones sobre el tipo de abrazadera:
• Worm Drive Clamps with Inner Liner: Excellent for minimizing distortion due to their smooth and continuous inner contact surface.
• T-Bolt Clamps: Often utilize wide, robust bands that provide excellent, uniform clamping pressure, making them a strong choice for minimizing distortion in heavy-duty applications.
• Spring Clamps/Constant Tension Clamps: These clamps are designed to apply a more uniform radial force due to their inherent elasticity, and they can also adapt to changes in hose diameter (e.g., due to thermal expansion/contraction) without inducing additional distortion.
• Abrazaderas para orejas: Es fundamental utilizar una técnica de prensado adecuada. Aunque están diseñadas para ejercer una presión uniforme, un prensado incorrecto puede provocar fácilmente una compresión desigual y la deformación de la manguera.

El enlace directo a conexiones fiables

La optimización de la geometría de la abrazadera para minimizar la distorsión de la manguera se traduce directamente en el logro de una presión de interfaz constante y uniforme entre la manguera, el racor y la abrazadera. Esta presión uniforme es la base para:

• Máxima eficacia de sellado: Garantizar que cada parte de la interfaz entre la manguera y el racor contribuya de forma óptima al sellado.
• Mayor vida útil de la manguera: El material de la manguera se somete a una tensión uniforme, lo que reduce significativamente la fatiga y los daños localizados.
• Mayor fiabilidad: la conexión se vuelve más estable, menos propensa a fugas y más resistente a desconexiones en condiciones operativas variables.

Al seleccionar una abrazadera para manguera, es fundamental elegir el tipo y tamaño correctos para el material específico de la manguera, su rigidez y las exigencias de la aplicación. Una abrazadera que minimiza eficazmente la distorsión de la manguera es una inversión en la integridad y longevidad generales del sistema de transferencia de fluidos. Aunque es posible que las normas específicas no definan explícitamente la «prevención de la distorsión de la manguera», los principios que rigen el diseño de abrazaderas de alta calidad, como las que cumplen con la norma SAE J1508, tienen como objetivo implícito la distribución uniforme de la presión y el contacto sin daños con la manguera.

Conclusión: La geometría de un sello seguro

La geometría de la abrazadera es un aspecto fundamental, aunque a menudo subestimado, del diseño de las abrazaderas para mangueras, que desempeña un papel fundamental a la hora de minimizar la distorsión de las mangueras y garantizar la fiabilidad a largo plazo de las conexiones de las mismas. Al incorporar características como bandas anchas, revestimientos interiores lisos, bordes enrollados y diseños que favorecen una distribución uniforme de la presión, los fabricantes producen abrazaderas que protegen la integridad de la manguera, optimizan la eficacia del sellado y prolongan la vida útil de todo el conjunto de la manguera. Para aplicaciones críticas en los Estados Unidos y en todo el mundo, la selección de una abrazadera de manguera con una geometría diseñada específicamente para evitar la distorsión de la manguera es un paso crucial para lograr sistemas de transferencia de fluidos verdaderamente seguros, sin fugas y duraderos.
