  • Mikalor | SUPRA Heavy Duty Hose Clamp | Bolt & Barrel Construction | W4 304 Stainless Steel 17.0mm - 19.0mm (0.67-0.75in) - HCL Fasteners EU - Image 1
  • Mikalor | SUPRA Heavy Duty Hose Clamp | Bolt & Barrel Construction | W4 304 Stainless Steel 17.0mm - 19.0mm (0.67-0.75in) - HCL Fasteners EU - Image 2
  • Mikalor | SUPRA Heavy Duty Hose Clamp | Bolt & Barrel Construction | W4 304 Stainless Steel 17.0mm - 19.0mm (0.67-0.75in) - HCL Fasteners EU - Image 3
  • Mikalor | SUPRA Heavy Duty Hose Clamp | Bolt & Barrel Construction | W4 304 Stainless Steel 17.0mm - 19.0mm (0.67-0.75in) - HCL Fasteners EU - Image 4
  • Mikalor | SUPRA Heavy Duty Hose Clamp | Bolt & Barrel Construction | W4 304 Stainless Steel 17.0mm - 19.0mm (0.67-0.75in) - HCL Fasteners EU - Image 5
  • Mikalor | SUPRA Heavy Duty Hose Clamp | Bolt & Barrel Construction | W4 304 Stainless Steel 17.0mm - 19.0mm (0.67-0.75in) - HCL Fasteners EU - Image 6
1 6

Mikalor | SUPRA Heavy Duty slangklem | Bout- en cilinderconstructie | W4 roestvrij staal

Mikalor | SUPRA Heavy Duty slangklem | Bout- en cilinderconstructie | W4 roestvrij staal

4

118,52 Kč
118,52 Kč
Verkoop Uitverkocht

50 op voorraad
  • Gratis standaardverzending. Levering de volgende dag mogelijk. Meer informatie
Bekijk alle details

Advies nodig? Neem contact op met ons deskundige klantenserviceteam.

Bellen

TBC-
Maandag t/m vrijdag van 8.00 tot 16.00 uur

E-mail

sales@hcl-clamping.eu
Scroll
Klemdiameter mm ?

Klemdiameter mm: De vereiste metrische maat voor een stevige bevestiging, waarbij de buitendiameter (in mm) wordt aangegeven van het onderdeel dat met de klem moet worden vastgezet.
Klemdiameter In ?

Klemdiameter: De minimale tot maximale binnendiameter (in inch) die de klem veilig kan omsluiten, waarmee het bruikbare maatbereik wordt bepaald.
Bandbreedte ?

Bandbreedte: De afmeting van de band of riem van de klem, die de breedte (vaak in mm of inches) en het oppervlak dat deze beslaat aangeeft.
HCL-onderdeelnummer ?

HCL/ PN: Het unieke identificatienummer dat door HCL aan een onderdeel wordt toegekend.
MFG P/N ?

MFG P/N: Het unieke identificatienummer dat door de fabrikant aan een onderdeel wordt toegekend.
Maximale torsie ?

Maximaal koppel (Nm): De maximale rotatie- of draaikracht, gemeten in Newtonmeter
Boutmaat
2D PDF ?

2D PDF: Een standaard documentformaat dat tweedimensionale tekeningen bevat.
2D DXF ?

2D DXF: Een standaardbestandsformaat voor het uitwisselen van tweedimensionale CAD-tekeningen (Computer-Aided Design) tussen verschillende softwareprogramma's.
3D STP ?

3D STEP: Een standaardbestandsformaat dat wordt gebruikt om driedimensionale productmodelgegevens uit te wisselen tussen verschillende CAD-softwareprogramma's.
Prijs ?

Prijs: De kosten per eenheid

Voorraad ?

Voorraad: beschikbare producten die kunnen worden gekocht

Aantal bestellen ?

Bestelhoeveelheid: het totale aantal eenheden dat u wilt bestellen

17.0- 19.0 - 0.69- 0.75 - 18.0(0.70) - 4 - 03013016 - 89 lbf-in (10 Nm) - M6 - 2D PDF - 2D DXF - 3D STP - 115,55 Kč 0
19.0- 21.0 - 0.75- 0.81 - 18.0(0.70) - 4 - 03013024 - 89 lbf-in (10 Nm) - M6 - 2D PDF - 2D DXF - 3D STP - 116,79 Kč 0
21.0- 23.0 - 0.81- 0.88 - 18.0(0.70) - 4 - 03013032 - 89 lbf-in (10 Nm) - M6 - 2D PDF - 2D DXF - 3D STP - 118,52 Kč 50
23.0- 25.0 - 0.88- 1.00 - 18.0(0.70) - 4 - 03013040 - 89 lbf-in (10 Nm) - M6 - 2D PDF - 2D DXF - 3D STP - 120,26 Kč 0
25.0- 27.0 - 1.00- 1.06 - 18.0(0.70) - 4 - 03013059 - 89 lbf-in (10 Nm) - M6 - 2D PDF - 2D DXF - 3D STP - 121,75 Kč 0
27.0- 29.0 - 1.06- 1.13 - 18.0(0.70) - 4 - 03013067 - 89 lbf-in (10 Nm) - M6 - 2D PDF - 2D DXF - 3D STP - 124,23 Kč 50
29.0- 31.0 - 1.13- 1.25 - 20.0(0.81) - 4 - 03013075 - 115 lbf-in (13 Nm) - M7 - 2D PDF - 2D DXF - 3D STP - 144,31 Kč 100
31.0- 34.0 - 1.25- 1.31 - 20.0(0.81) - 4 - 03013083 - 115 lbf-in (13 Nm) - M7 - 2D PDF - 2D DXF - 3D STP - 146,05 Kč 0
34.0- 37.0 - 1.31- 1.44 - 20.0(0.81) - 4 - 03013091 - 115 lbf-in (13 Nm) - M7 - 2D PDF - 2D DXF - 3D STP - 150,01 Kč 50
37.0- 40.0 - 1.44- 1.56 - 20.0(0.81) - 4 - 03013104 - 115 lbf-in (13 Nm) - M7 - 2D PDF - 2D DXF - 3D STP - 151,75 Kč 50
40.0- 43.0 - 1.56- 1.69 - 20.0(0.81) - 4 - 03013112 - 115 lbf-in (13 Nm) - M7 - 2D PDF - 2D DXF - 3D STP - 153,98 Kč 50
43.0- 47.0 - 1.69- 1.88 - 20.0(0.81) - 4 - 03013120 - 141 lbf-in (16 Nm) - M7 - 2D PDF - 2D DXF - 3D STP - 194,40 Kč 50
47.0- 51.0 - 1.88- 2.00 - 20.0(0.81) - 4 - 03013139 - 141 lbf-in (16 Nm) - M7 - 2D PDF - 2D DXF - 3D STP - 195,64 Kč 50
51.0- 55.0 - 2.00- 2.19 - 20.0(0.81) - 4 - 03013147 - 141 lbf-in (16 Nm) - M7 - 2D PDF - 2D DXF - 3D STP - 200,10 Kč 0
55.0- 59.0 - 2.19- 2.31 - 20.0(0.81) - 4 - 03013155 - 141 lbf-in (16 Nm) - M7 - 2D PDF - 2D DXF - 3D STP - 203,57 Kč 50
59.0- 63.0 - 2.94- 2.50 - 20.0(0.81) - 4 - 03013163 - 141 lbf-in (16 Nm) - M7 - 2D PDF - 2D DXF - 3D STP - 205,56 Kč 50
63.0- 68.0 - 2.50- 2.69 - 20.0(0.81) - 4 - 03013171 - 141 lbf-in (16 Nm) - M7 - 2D PDF - 2D DXF - 3D STP - 207,79 Kč 0
68.0- 73.0 - 2.69- 2.88 - 25.0(1.0) - 4 - 03013180 - 265 lbf-in (30 Nm) - M8 - 2D PDF - 2D DXF - 3D STP - 292,59 Kč 50
73.0- 79.0 - 2.88- 3.13 - 25.0(1.0) - 4 - 03013198 - 265 lbf-in (30 Nm) - M8 - 2D PDF - 2D DXF - 3D STP - 302,26 Kč 0
79.0- 85.0 - 3.13- 3.38 - 25.0(1.0) - 4 - 03013200 - 265 lbf-in (30 Nm) - M8 - 2D PDF - 2D DXF - 3D STP - 308,21 Kč 50
85.0- 91.0 - 3.38- 3.56 - 25.0(1.0) - 4 - 03013219 - 265 lbf-in (30 Nm) - M8 - 2D PDF - 2D DXF - 3D STP - 315,40 Kč 0
91.0- 97.0 - 3.56- 3.81 - 25.0(1.0) - 4 - 03013227 - 265 lbf-in (30 Nm) - M8 - 2D PDF - 2D DXF - 3D STP - 321,85 Kč 50
97.0- 104.0 - 3.81- 4.13 - 25.0(1.0) - 4 - 03013235 - 265 lbf-in (30 Nm) - M8 - 2D PDF - 2D DXF - 3D STP - 329,04 Kč 50
104.0- 112.0 - 4.13- 4.44 - 25.0(1.0) - 4 - 03013243 - 265 lbf-in (30 Nm) - M8 - 2D PDF - 2D DXF - 3D STP - 336,73 Kč 25
112.0- 121.0 - 4.44- 4.75 - 25.0(1.0) - 4 - 03013251 - 265 lbf-in (30 Nm) - M8 - 2D PDF - 2D DXF - 3D STP - 342,93 Kč 75
121.0- 130.0 - 4.75- 5.13 - 25.0(1.0) - 4 - 03013260 - 265 lbf-in (30 Nm) - M8 - 2D PDF - 2D DXF - 3D STP - 349,12 Kč 50
130.0- 140.0 - 5.13- 5.50 - 28.0(1.25) - 4 - 03013278 - 398 lbf-in (45 Nm) - M10 - 2D PDF - 2D DXF - 3D STP - 489,22 Kč 40
140.0- 150.0 - 5.50- 5.88 - 28.0(1.25) - 4 - 03013286 - 398 lbf-in (45 Nm) - M10 - 2D PDF - 2D DXF - 3D STP - 499,14 Kč 20
150.0- 162.0 - 5.88- 6.38 - 28.0(1.25) - 4 - 03013294 - 398 lbf-in (45 Nm) - M10 - 2D PDF - 2D DXF - 3D STP - 511,04 Kč 100
162.0- 174.0 - 6.38- 6.88 - 28.0(1.25) - 4 - 03013307 - 398 lbf-in (45 Nm) - M10 - 2D PDF - 2D DXF - 3D STP - 517,24 Kč 50
174.0- 187.0 - 6.88- 7.38 - 28.0(1.25) - 4 - 03013315 - 398 lbf-in (45 Nm) - M10 - 2D PDF - 2D DXF - 3D STP - 525,17 Kč 50
187.0- 200.0 - 7.38- 7.88 - 28.0(1.25) - 4 - 03013323 - 398 lbf-in (45 Nm) - M10 - 2D PDF - 2D DXF - 3D STP - 535,09 Kč 20
200.0- 213.0 - 7.88- 8.38 - 28.0(1.25) - 4 - 03013331 - 398 lbf-in (45 Nm) - M10 - 2D PDF - 2D DXF - 3D STP - 543,03 Kč 10
213.0- 226.0 - 8.38- 8.88 - 28.0(1.25) - 4 - 03013340 - 398 lbf-in (45 Nm) - M10 - 2D PDF - 2D DXF - 3D STP - 549,23 Kč 0
226.0- 239.0 - 8.88- 9.44 - 28.0(1.25) - 4 - 03013358 - 398 lbf-in (45 Nm) - M10 - 2D PDF - 2D DXF - 3D STP - 559,15 Kč 10
239.0- 252.0 - 9.44- 10.00 - 28.0(1.25) - 4 - 03013366 - 398 lbf-in (45 Nm) - M10 - 2D PDF - 2D DXF - 3D STP - 567,08 Kč 10
252.0- 265.0 - 10.00- 10.44 - 28.0(1.25) - 4 - 03013374 - 398 lbf-in (45 Nm) - M10 - 2D PDF - 2D DXF - 3D STP - 713,13 Kč 0
265.0- 278.0 - 10.44- 11.00 - 28.0(1.25) - 4 - 03013390 - 398 lbf-in (45 Nm) - M10 - 2D PDF - 2D DXF - 3D STP - 763,21 Kč 20
278.0- 291.0 - 11.00- 11.44 - 28.0(1.25) - 4 - 03013422 - 398 lbf-in (45 Nm) - M10 - 2D PDF - 2D DXF - 3D STP - 816,53 Kč 0
291.0- 304.0 - 11.44- 12.00 - 28.0(1.25) - 4 - 03013433 - 398 lbf-in (45 Nm) - M10 - 2D PDF - 2D DXF - 3D STP - 873,80 Kč 10
304.0- 317.0 - 12.00- 12.50 - 28.0(1.25) - 4 - 03013444 - 398 lbf-in (45 Nm) - M10 - 2D PDF - 2D DXF - 3D STP - 934,80 Kč 0
317.0- 330.0 - 12.50- 13.00 - 28.0(1.25) - 4 - 03013403 - 398 lbf-in (45 Nm) - M10 - 2D PDF - 2D DXF - 3D STP - 1.019,11 Kč 0
330.0- 343.0 - 13.00- 13.50 - 28.0(1.25) - 4 - 03013455 - 398 lbf-in (45 Nm) - M10 - 2D PDF - 2D DXF - 3D STP - 1.110,85 Kč 0
343.0- 356.0 - 13.50- 14.00 - 28.0(1.25) - 4 - 03013466 - 398 lbf-in (45 Nm) - M10 - - - - 1.210,78 Kč 0
356.0- 369.0 - 14.00- 14.50 - 28.0(1.25) - 4 - 03013477 - 398 lbf-in (45 Nm) - M10 - 2D PDF - 2D DXF - 3D STP - 1.319,63 Kč 0
369.0- 382.0 - 14.50- 15.00 - 28.0(1.25) - 4 - 03013488 - 398 lbf-in (45 Nm) - M10 - 2D PDF - 2D DXF - 3D STP - 1.438,40 Kč 0
382.0- 395.0 - 15.00- 15.56 - 28.0(1.25) - 4 - 03013499 - 398 lbf-in (45 Nm) - M10 - 2D PDF - 2D DXF - 3D STP - 1.567,84 Kč 0
395.0- 408.0 - 15.56- 16.00 - 28.0(1.25) - 4 - 03013500 - 398 lbf-in (45 Nm) - M10 - 2D PDF - 2D DXF - 3D STP - 1.709,17 Kč 0

Beschrijving

De W4 voldoet volledig aan de RoHs-richtlijn EU 20032/95/EG. De roestvrijstalen bout in combinatie met het vergrendelingsmoer- en afstandhoudersysteem maakt het mogelijk om zelfs de meest veeleisende slangassemblages vast te klemmen. Supra W4 een volledig roestvrijstalen klem, ontworpen voor veeleisende toepassingen waar een hoge corrosiebestendigheid van cruciaal belang is.

Dankzij de revolutionaire draaibare brug W4 Supra W4 zelfs in de meest lastige toepassingen worden gemonteerd zonder dat de slang hoeft te worden verwijderd. Hij kan worden geopend en weer worden vastgezet zonder dat andere onderdelen van de klem moeten worden losgemaakt, wat de montage aanzienlijk vergemakkelijkt.

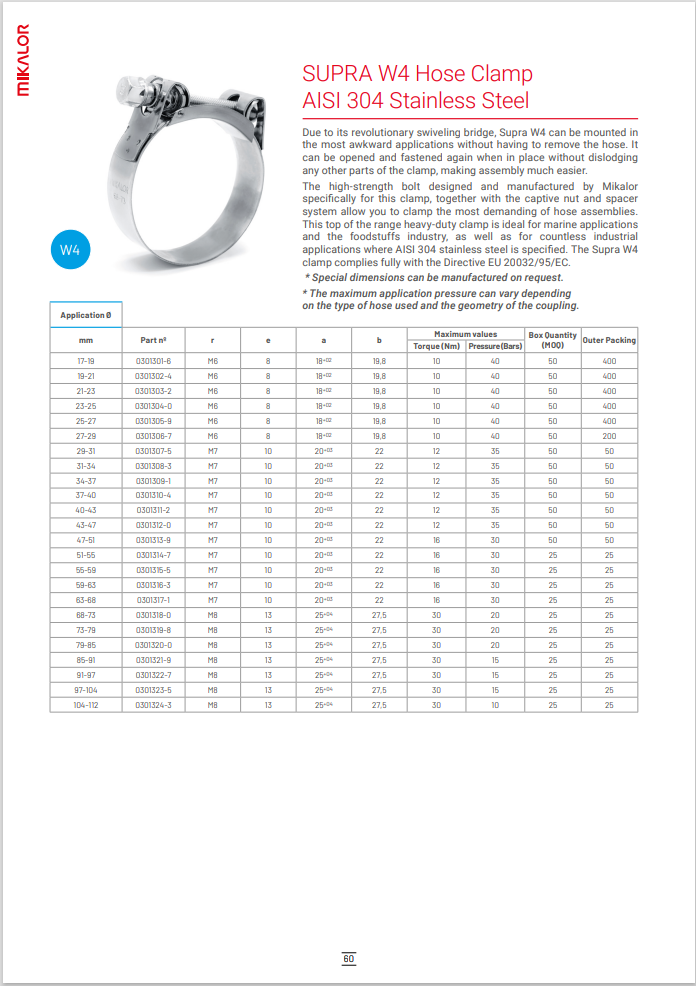

Productspecificatieblad

Downloaden

Specificatie

Vervaardigd door Mikalor
HCL-onderdeelnummer W4
Serie Mikalor SUPRA W4
Corrosiebestendigheid Zeer goed
Corrosiespecificatie 400 uur zoutsproeitest (ASTM B-117)
Slangklembreedte mm/in 18,0 mm (0,71 inch) 20,0 mm (0,79 inch) 25,0 mm (0,98 inch) 28,0 mm (1,10 inch)
Bandstijl Gevoerde band
Bandmateriaal W4 roestvrij staal
Bout/schroef type Zeskantmoer
Materiaal bout/schroef W4 roestvrij staal
Afwerking Roestvrij staal
Kleur Zilver
Maximale aanspansnelheid RPM 540 +/-5
Specificatie 1 EU-richtlijn 2002/95/EG
Land van fabricage Spanje
Tariefcode 7326 90 92
Gevaarlijke goederen Nee
RoHS-conform Ja

Onverzettelijke sterkte en ultieme corrosiebestendigheid: Mikalor SUPRA heavy-duty slangklem - volledig 304 roestvrij staal (17,0-408,0 mm)

De Mikalor SUPRA Heavy-Duty slangklem is ontworpen voor de meest veeleisende toepassingen die uitzonderlijke sterkte en maximale corrosiebestendigheid vereisen, en levert ongeëvenaarde prestaties. Deze klem is volledig vervaardigd uit hoogwaardig 304 roestvrij staal, inclusief de band en bout, en is ontworpen om extreme omstandigheden te weerstaan en een veilige, lekvrije afdichting te bieden voor een breed scala aan maten van 17,0 mm tot 408,0 mm. De SUPRA-klem is ideaal voor zware machines, maritieme omgevingen, chemische verwerking en slangen met een grote diameter en biedt onwrikbare betrouwbaarheid waar dat het meest belangrijk is.

Waarom kiezen voor de Mikalor SUPRA heavy-duty slangklem - volledig 304 roestvrij staal?

  • Extreme klemkracht: Het robuuste bout- en draaischotsysteem, in combinatie met de sterke band, levert een aanzienlijk hogere klemkracht dan standaard slangklemmen.
  • Robuuste constructie: gebouwd om hoge druk, trillingen en veeleisende werkomgevingen te weerstaan.
  • Volledig 304 roestvrij staal: biedt de ultieme corrosiebestendigheid, ideaal voor maritieme, chemische en voedselverwerkende toepassingen (houd rekening met specifieke voedselkwaliteit voor direct contact) en andere veeleisende omgevingen.
  • Breed assortiment voor grote diameters: omvat een uitgebreid assortiment van 17,0 mm tot 408,0 mm, ideaal voor grote slangen, kanalen en leidingen.
  • Robuust bout- en draaischotsysteem: vergemakkelijkt het toepassen van een hoog koppel en zorgt voor een gelijkmatige drukverdeling voor een superieure afdichting.
  • Afgeschuinde bandranden: Voorkom schade aan de slang en zorg voor een veilige en duurzame bevestiging zonder snijden of schuren.
  • Vertrouwde Mikalor-kwaliteit: een wereldwijd erkende leider op het gebied van hoogwaardige klem- en bevestigingsoplossingen.

Perfect voor:

  • Uitlaat- en inlaatsystemen voor schepen
  • Chemische verwerkingsinstallaties
  • Voedingsmiddelen- en drankenindustrie (houd rekening met specifieke voedselkwaliteiten voor direct contact)
  • Zware machines en bouwmachines in corrosieve omgevingen
  • Industriële slangen en leidingen met grote diameter
  • Elke toepassing die een extreme klemkracht en maximale corrosiebestendigheid vereist.

Ervaar ongeëvenaarde hechtkracht en ultieme bescherming tegen corrosie:

De Mikalor SUPRA Heavy-Duty slangklem van volledig 304 roestvrij staal is de definitieve oplossing voor het vastzetten van verbindingen met een grote diameter en hoge druk in de meest uitdagende omgevingen. Het robuuste ontwerp en het krachtige klemmechanisme zorgen voor een lekvrije afdichting, zelfs onder extreme bedrijfsomstandigheden. De volledig 304 roestvrijstalen constructie biedt een ongeëvenaarde weerstand tegen roest, putcorrosie en chemische aantasting. Vertrouw op de Mikalor SUPRA-klem voor een ongekende klemkracht en langdurige prestaties in uw meest kritieke en corrosieve systemen.

Belangrijkste kenmerken:

  • Materiaal: volledig 304 roestvrij staal (band, bout en draaitappen)
  • Type: Zwaar uitgevoerde slangklem
  • Bandbreedte: Heavy Duty (De specifieke breedte kan enigszins variëren per maat)
  • Maatbereik: 17,0 mm-408,0 mm
  • Extreme klemkracht voor veeleisende toepassingen
  • Robuuste en duurzame constructie
  • Ultieme corrosiebestendigheid (volledig 304 roestvrij staal)
  • Afgeschuinde bandranden om slangen te beschermen

Voor de allerbeste klemkracht bij zware belasting en ultieme corrosiebestendigheid bij verbindingen met een grote diameter kiest u voor de Mikalor SUPRA Heavy-Duty slangklem van volledig 304 roestvrij staal. Garandeer de integriteit en levensduur van uw meest kritieke en corrosiegevoelige systemen – bestel de uwe vandaag nog!
