Cleme pentru furtunuri de petrol și gaze: proiectate pentru medii cu presiune ridicată și condiții dure

În lumea nemiloasă a extracției, prelucrării și transportului petrolului și gazelor, clemele pentru furtunuri sunt departe de a fi simple elemente de fixare obișnuite. Acestea sunt componente critice proiectate pentru a rezista la unele dintre cele mai extreme condiții de pe Pământ – de la adâncurile corozive ale oceanului la căldura toridă a conductelor din deșert și la înghețul arctic. Cerințele de presiune ridicată, substanțe chimice agresive, atmosfere explozive și vibrații constante necesită soluții specializate de cleme pentru furtunuri care prioritizează siguranța, fiabilitatea și longevitatea mai presus de orice.

Provocări unice în aplicațiile din domeniul petrolului și gazelor

Mediile de operare din industria petrolieră și gazieră prezintă o serie de provocări formidabile pentru colierele de furtun:

• Presiuni extreme: Furtunurile transportă adesea fluide și gaze la presiuni foarte ridicate, necesitând cleme care pot menține o etanșare sigură și fără scurgeri sub o forță imensă.
• Coroziune și atac chimic: Expunerea la apă sărată, gaze acide (hidrogen sulfurat - H₂S), țiței, hidrocarburi rafinate, fluide de foraj și diverse substanțe chimice necesită o rezistență excepțională la coroziune.
• Temperaturi extreme: Operațiunile pot varia de la condiții arctice sub zero grade la procese de rafinare la temperaturi ridicate, necesitând materiale care să își mențină integritatea într-un spectru larg de temperaturi.
• Vibrații și șocuri: Pompele, compresoarele, operațiunile de foraj și transportul supun ansamblurile de furtunuri la vibrații constante și șocuri bruște, necesitând cleme care nu se slăbesc și nu cedează.
• Abraziune și eroziune: În anumite aplicații, solidele în suspensie sau mediile abrazive pot provoca uzura componentelor externe.
• Radiații UV și ozon: Instalațiile exterioare sunt expuse la lumina solară și ozonul prelungite, care pot degrada materialele ne-rezistente.
• Rezistența la foc: În unele zone critice, capacitatea de a menține integritatea în timpul unui incendiu este o cerință de siguranță.
• Mediile periculoase: Prezența gazelor și lichidelor inflamabile necesită utilizarea de materiale și proiecte rezistente la scântei în anumite zone.

Tipuri specializate de cleme pentru furtunuri pentru petrol și gaze

În timp ce unele tipuri de cleme industriale generale sunt adaptate, sectorul petrolier și gazier se bazează adesea pe modele rezistente și special concepute:

1. Cleme cu șurub în T pentru sarcini grele:
• Descriere: Acestea sunt un element de bază datorită rezistenței lor superioare și capacității de a oferi o forță de strângere mare și uniformă. Sunt alcătuite dintr-o bandă robustă, un șurub în T și o piuliță de blocare.
• Aplicații: Conducte de aer de înaltă presiune, furtunuri hidraulice, transfer de nămol, furtunuri de aspirație și descărcare și conexiuni generale pentru sarcini grele pe platforme, conducte și instalații de procesare.
• Caracteristici principale: Benzi late pentru un contact mai bun cu suprafața, șuruburi T robuste și piulițe autoblocante pentru a preveni slăbirea sub vibrații.
2. Cleme cu bandă (sisteme de legare):

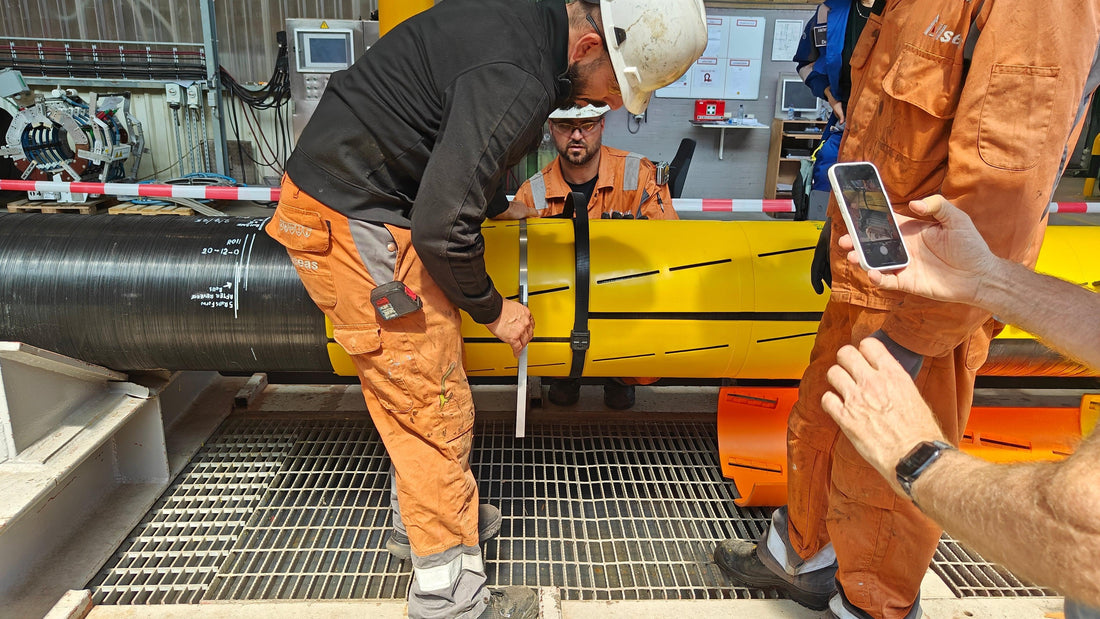

• Descriere: Utilizând role continue de bandă din oțel inoxidabil de înaltă rezistență cu catarame sau cleme separate, aceste sisteme oferă o versatilitate extremă pentru dimensiuni personalizate și furtunuri cu diametru foarte mare. Banda este tăiată la lungime, înfășurată, apoi tensionată și blocată cu o unealtă specializată.
• Aplicații: Fixarea furtunurilor cu diametru mare, instalații permanente pe conducte, fixarea semnelor sau izolației și consolidarea conexiunilor în medii dificile.
• Caracteristici cheie: Lungime personalizabilă, rezistență excepțională și capacitatea de a se adapta la forme neregulate.
3. Cleme cu șuruburi pentru sarcini grele (cleme cu șuruburi duble):
• Descriere: Dotate cu două sau mai multe șuruburi, aceste cleme oferă o forță de prindere și o siguranță chiar mai mare decât modelele cu un singur șurub în T, distribuind tensiunea pe o suprafață mai mare.
• Aplicații: Conducte de înaltă presiune, furtunuri cu diametru mare în aplicații critice, cum ar fi conductele de foraj offshore, conductele de noroi de înaltă presiune și furtunurile de aspirație și descărcare pentru sarcini grele.
• Caracteristici principale: Forță maximă de prindere, construcție robustă pentru sarcini extreme.
4. Cleme cu angrenaj melcat (pentru sarcini grele și complet din oțel inoxidabil):
• Descriere: În timp ce versiunile mai ușoare sunt comune în industrie, clemele specializate cu angrenaj melcat din oțel inoxidabil, cu benzi extra-late și carcase robuste, sunt utilizate pentru aplicații mai puțin critice, dar totuși exigente, din domeniul petrolului și gazelor.
• Aplicații: Conducte de presiune scăzută până la medie, conducte pentru instrumente și transferul de fluide necritice.
• Caracteristici principale: Ușurință de instalare, construcție integrală din oțel inoxidabil pentru rezistență la coroziune.

Materiale pentru cleme pentru furtunuri de petrol și gaze

Alegerea materialelor este esențială pentru a asigura supraviețuirea în mediul dur al industriei petroliere și gaziere:

• Oțel inoxidabil 316L: Materialul de bază datorită rezistenței sale excelente la coroziune generală, în special împotriva coroziunii punctiforme și a coroziunii în fisuri în medii bogate în cloruri (de exemplu, apă sărată, atmosfere marine). Litera „L” indică un conținut redus de carbon, ceea ce îmbunătățește sudabilitatea și rezistența la coroziunea intergranulară, esențiale pentru expunerea la substanțe chimice agresive.
• Oțeluri inoxidabile Super Duplex (de exemplu, F55/2507, F53/2205): Aceste aliaje oferă o rezistență la coroziune și o duritate semnificativ îmbunătățite în comparație cu oțelurile inoxidabile standard. Sunt deosebit de rezistente la fisurarea sub tensiune și la mediile cu gaze acide (H₂S), ceea ce le face ideale pentru aplicații cu grad ridicat de coroziune în sectorul petrolier și gazier din amonte.
• Monel® (aliaje de nichel-cupru): Cunoscute pentru rezistența excepțională la coroziunea provocată de apa de mare cu curgere rapidă, ceea ce le face potrivite pentru aplicații offshore și marine, unde apa sărată reprezintă o preocupare principală.
• Inconel® (aliaje de nichel-crom): Utilizat în aplicații și medii cu temperaturi extrem de ridicate, care necesită rezistență la oxidare și fluaj la temperaturi ridicate, adesea întâlnite în procesarea și rafinarea.
• Oțel carbon (acoperit): Utilizat ocazional pentru aplicații foarte mari, necritice sau temporare, în care costul este un factor important, dar întotdeauna cu acoperiri protectoare rezistente (de exemplu, zincare la cald, acoperiri epoxidice specializate) pentru a combate coroziunea.

Caracteristici de proiectare pentru medii dificile

Pe lângă materiale, elementele specifice de proiectare contribuie la fiabilitatea colierelor pentru furtunuri de petrol și gaze:

• Margini rulate: Previn tăierea materialului furtunului, fiind deosebit de importante pentru furtunurile de înaltă presiune care se pot umfla sub presiune.
• Construcție robustă: benzi mai groase, șuruburi mai mari și carcase robuste pentru a rezista la forțe și vibrații extreme.
• Piulițe autoblocante: Utilizate împreună cu șuruburi în T și cleme cu șurub pentru a preveni slăbirea sub vibrații și sarcini dinamice.
• Suprafață internă netedă: minimizează potențialele deteriorări ale învelișului furtunului.
• Zonă largă de prindere: Distribuie forța de prindere mai uniform, reducând tensiunea localizată pe furtun.
• Trasabilitate și certificare: Clemele de înaltă calitate sunt adesea însoțite de certificate de material și sunt trasabile pentru a asigura conformitatea cu standardele industriale.

Standarde și certificări relevante din industrie

Respectarea standardelor și certificărilor riguroase din industrie este un aspect ne negociabil al utilizării colierelor de furtun în industria petrolieră și gazieră:

• API (American Petroleum Institute): Stabilește standardele pentru echipamentele utilizate în industria petrolieră și a gazelor naturale, inclusiv unele referitoare la ansamblurile și racordurile pentru furtunuri.
• NACE International (Asociația Națională a Inginerilor în Coroziune): Oferă standarde pentru controlul coroziunii, deosebit de importante pentru selectarea materialelor în medii cu H₂S (de exemplu, NACE MR0175/ISO 15156 pentru materiale rezistente la fisurarea sub tensiune provocată de sulfuri în medii acide).
• ISO (Organizația Internațională pentru Standardizare): Diverse standarde ISO se referă la ansamblurile de furtunuri, testarea și specificațiile materialelor relevante.
• DNV (Det Norske Veritas) și ABS (American Bureau of Shipping): Societăți de clasificare care stabilesc standardele pentru echipamentele marine și offshore, inclusiv sistemele de furtunuri.
• Directivele ATEX (Europa): Pentru echipamentele utilizate în atmosfere potențial explozive, care necesită materiale care nu produc scântei sau sunt intrinsec sigure, după caz.

Prin integrarea materialelor avansate, a designului robust și a respectării standardelor stricte din industrie, clemele pentru furtunuri din sectorul petrolier și gazier sunt mai mult decât simple elemente de fixare; ele sunt dispozitive de siguranță proiectate special, esențiale pentru menținerea integrității conductelor de înaltă presiune și pentru securizarea infrastructurii critice de producție și transport în cele mai dificile medii din lume.
